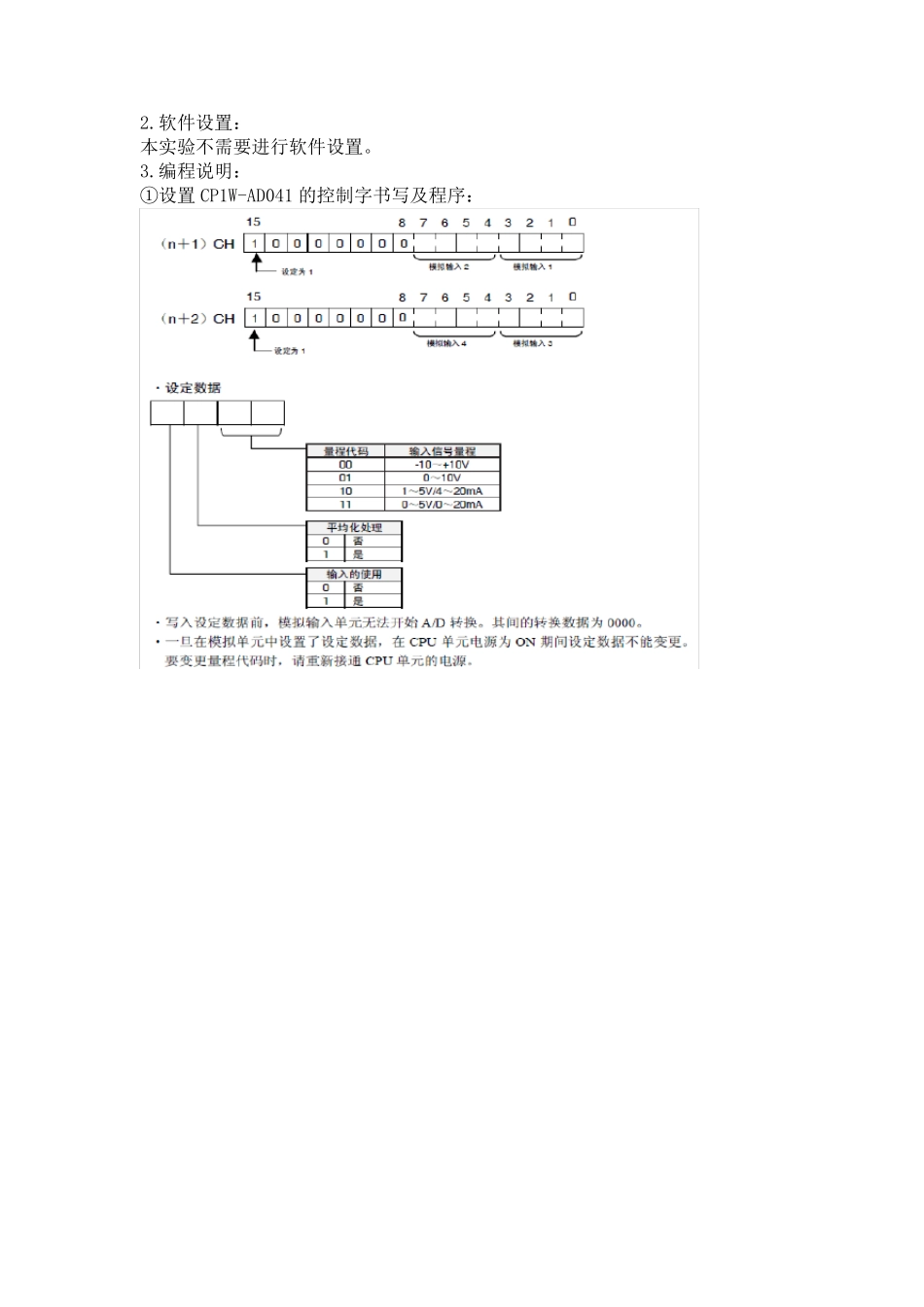

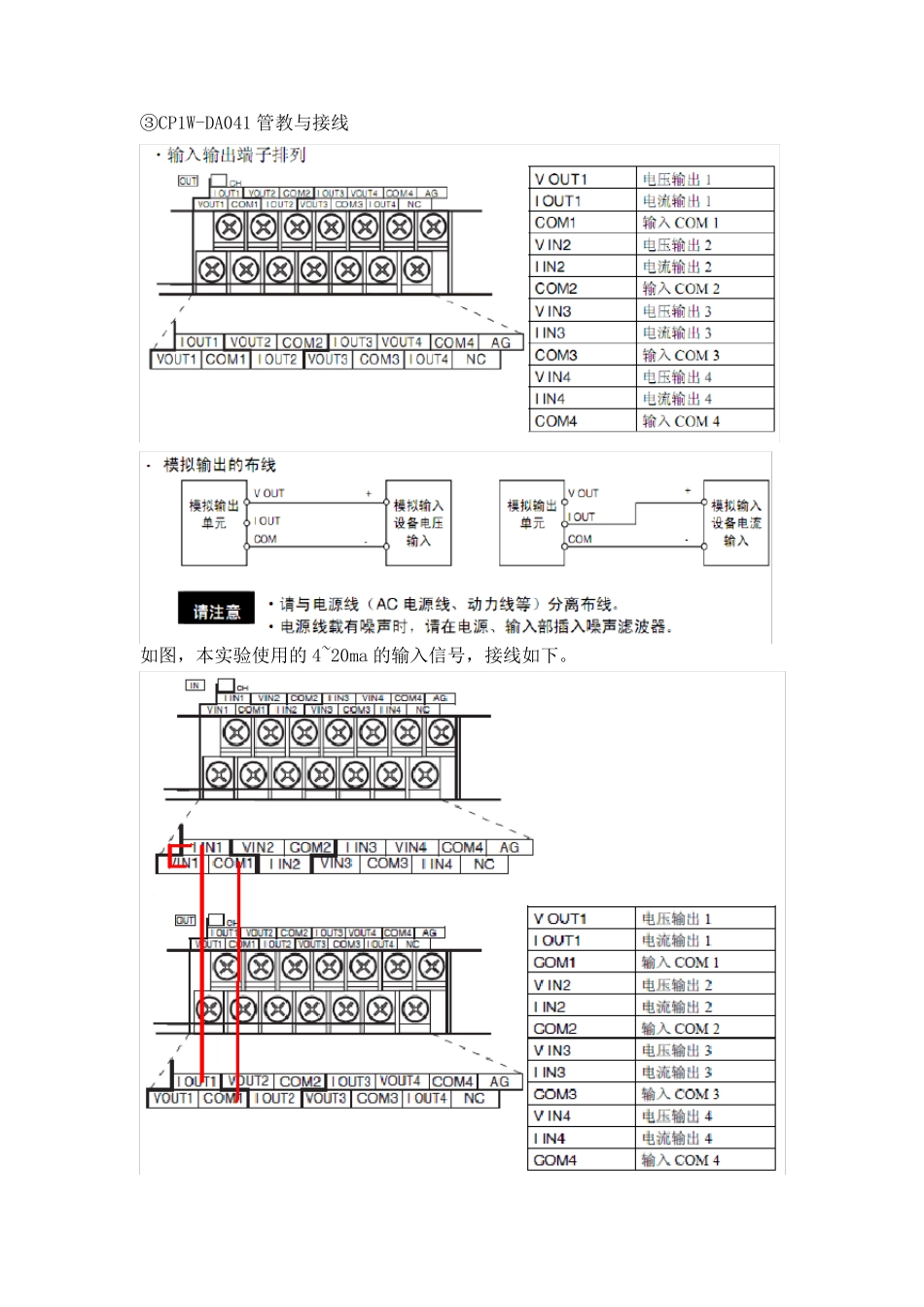

CP 系列AD/DA 模块使用 实验设备：CP1H-XA40DR-A、CP1W-AD041、CP1W-DA041 实验目的: 熟悉CP 系列AD/DA 模块的使用 1.系统概述，硬件搭建与连接。 ①硬件连接。如下图，直接挂在CP1H 后面 ②CP1W-AD041 管脚与接线 ③CP1W-DA041 管教与接线 如图，本实验使用的 4~20ma 的输入信号，接线如下。 2.软件设置： 本实验不需要进行软件设置。 3.编程说明： ①设置CP1W-AD041 的控制字书写及程序： 0 CP1W-AD041 是直接接在CP1H-XA40DR-A 后面的，所以N+1 和N+2 通道对应为102,103。对102 通道赋值#800A，启动 1 通道的1~5V/4~20ma 转换。对103 赋值#8000，不启用其他通道。CP1W-DA041 在CP1H 本体和AD041 后面，所以n+1 和n+2 地址为104,105。对104 赋值#800C，代表输出的是4~20ma 的电流，对105赋值#8000，不启用其他通道。 实验现象： 1.在10 进制模式下监控，对104 通道赋值 80，在2 通道显示 78,基本正确 实验总结： 1.控制字写如模块要2-3 个周期的时候，才能响应，要注意输出的时间。 2.不使用的通道，也要在 N+1，或者 N+2 的通道内赋值#8000，否则也会导致没有输入输出。
