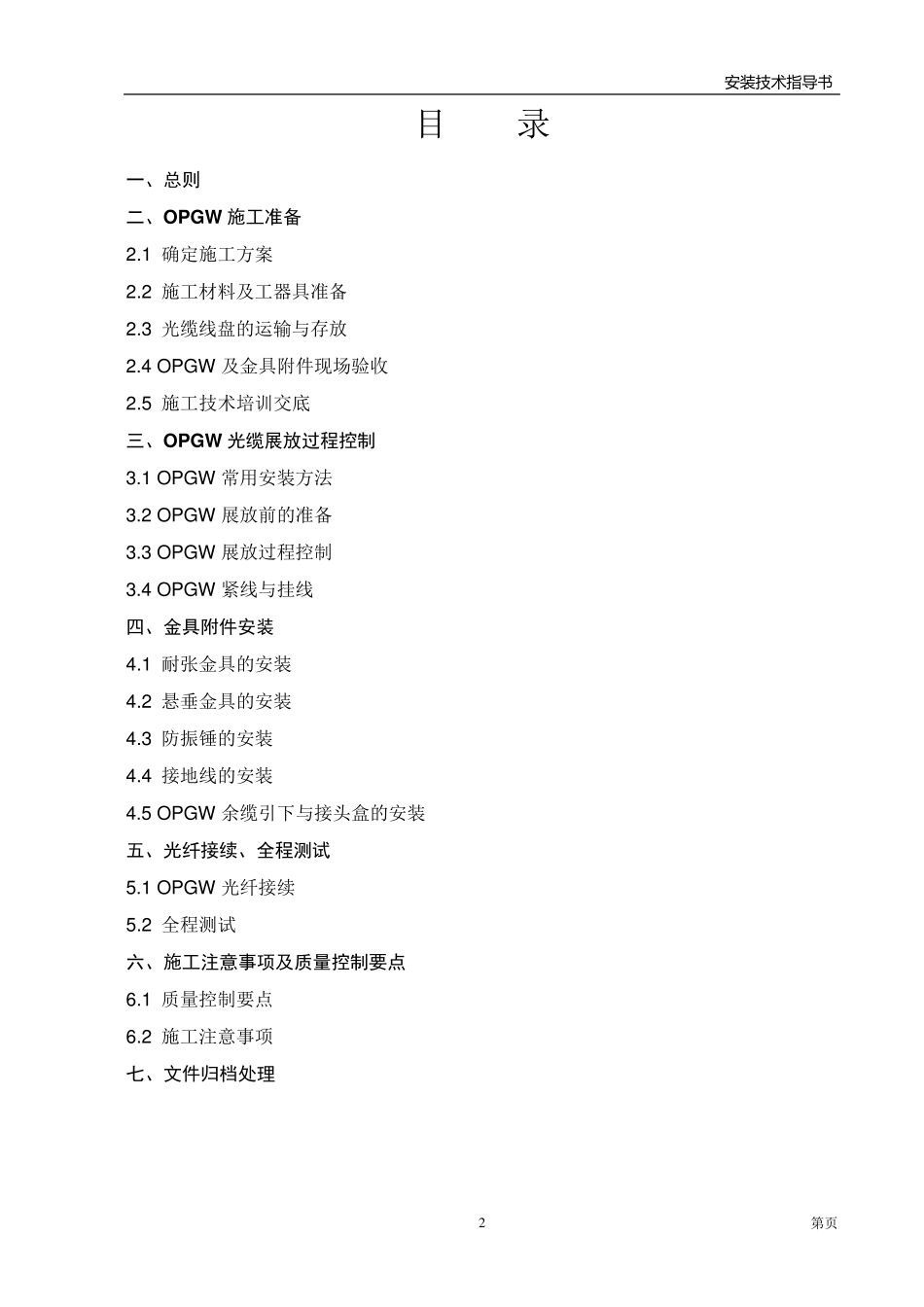

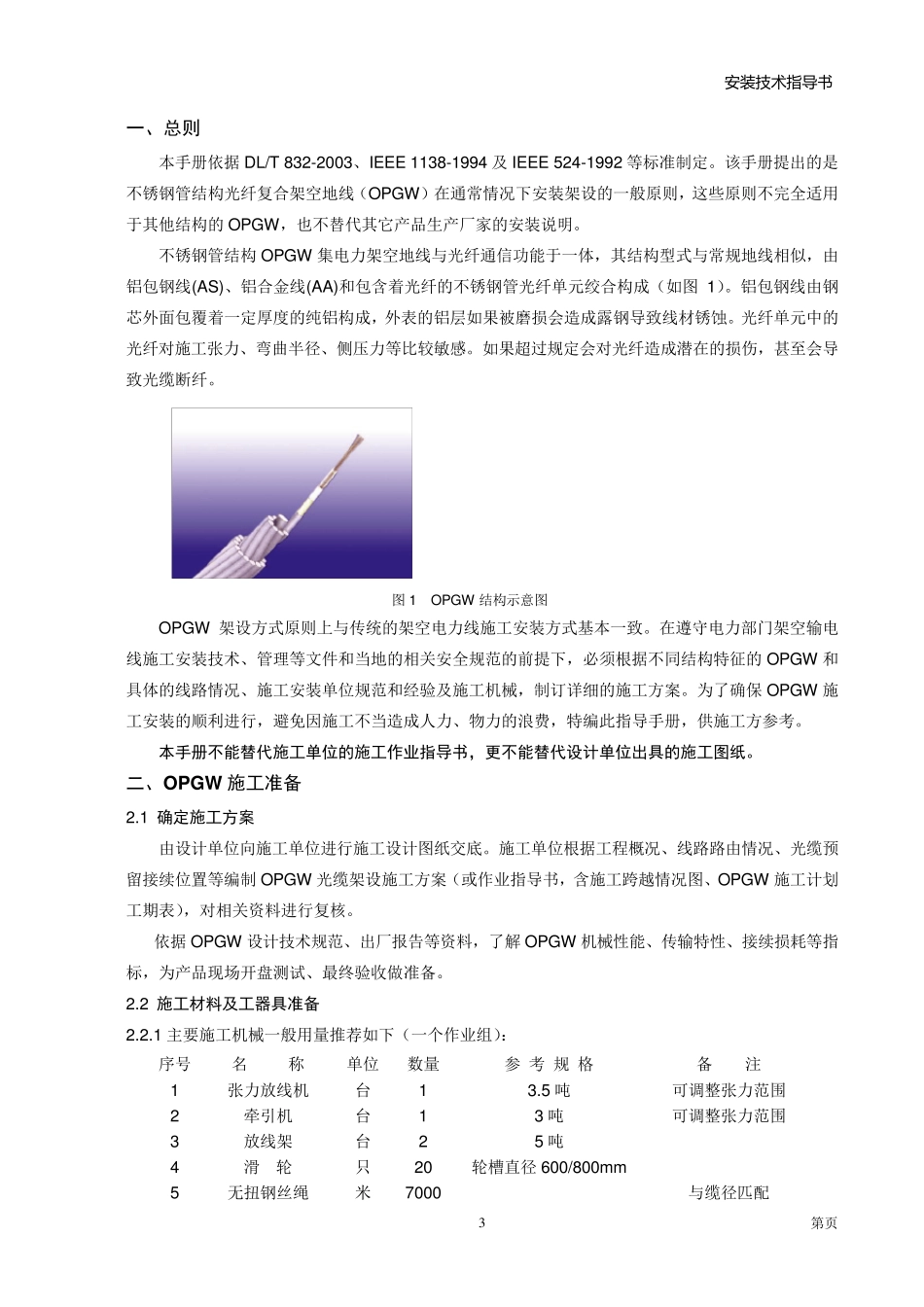

光纤复合架空地线 OPGW 安装技术指导书 安 装 技 术 指 导 书 第页 2 目 录 一、总则 二、OPGW 施工准备 2.1 确定施工方案 2.2 施工材料及工器具准备 2.3 光缆线盘的运输与存放 2.4 OPGW 及金具附件现场验收 2.5 施工技术培训交底 三、OPGW 光缆展放过程控制 3.1 OPGW 常用安装方法 3.2 OPGW 展放前的准备 3.3 OPGW 展放过程控制 3.4 OPGW 紧线与挂线 四、金具附件安装 4.1 耐张金具的安装 4.2 悬垂金具的安装 4.3 防振锤的安装 4.4 接地线的安装 4.5 OPGW 余缆引下与接头盒的安装 五、光纤接续、全程测试 5.1 OPGW 光纤接续 5.2 全程测试 六、施工注意事项及质量控制要点 6.1 质量控制要点 6.2 施工注意事项 七、文件归档处理 安 装 技 术 指 导 书 第页 3 一、总则 本手册依据DL/T 832-2003、IEEE 1138-1994 及 IEEE 524-1992 等标准制定。该手册提出的是不锈钢管结构光纤复合架空地线（OPGW）在通常情况下安装架设的一般原则，这些原则不完全适用于其他结构的 OPGW，也不替代其它产品生产厂家的安装说明。 不锈钢管结构 OPGW 集电力架空地线与光纤通信功能于一体，其结构型式与常规地线相似，由铝包钢线(AS)、铝合金线(AA)和包含着光纤的不锈钢管光纤单元绞合构成（如图 1）。铝包钢线由钢芯外面包覆着一定厚度的纯铝构成，外表的铝层如果被磨损会造成露钢导致线材锈蚀。光纤单元中的光纤对施工张力、弯曲半径、侧压力等比较敏感。如果超过规定会对光纤造成潜在的损伤，甚至会导致光缆断纤。 图 1 OPGW 结构示意图 OPGW 架设方式原则上与传统的架空电力线施工安装方式基本一致。在遵守电力部门架空输电线施工安装技术、管理等文件和当地的相关安全规范的前提下，必须根据不同结构特征的 OPGW 和具体的线路情况、施工安装单位规范和经验及施工机械，制订详细的施工方案。为了确保 OPGW 施工安装的顺利进行，避免因施工不当造成人力、物力的浪费，特编此指导手册，供施工方参考。 本手册不能替代施工单位的施工作业指导书，更不能替代设计单位出具的施工图纸。 二、OPGW 施工准备 2.1 确定施工方案 由设计单位向施工单位进行施工设计图纸交底。施工单位根据工程概况、线路路由情况、光缆预留接续位置等编制 OPGW 光缆架设施工方案（或作业指导书，含施工跨越情况图、OPGW 施工计划工期表），对相关资料进行复核。 依据OPGW 设计技...
