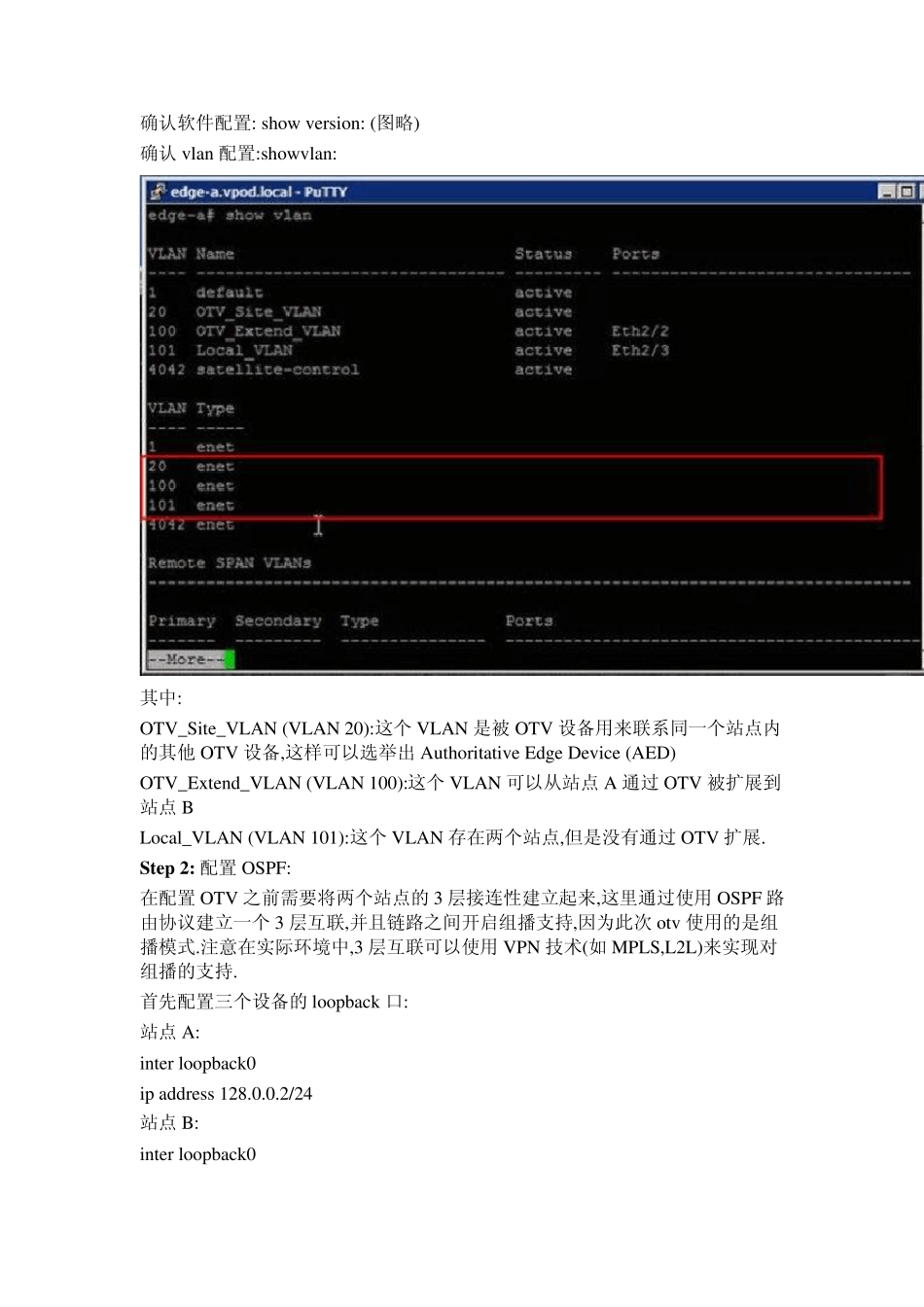

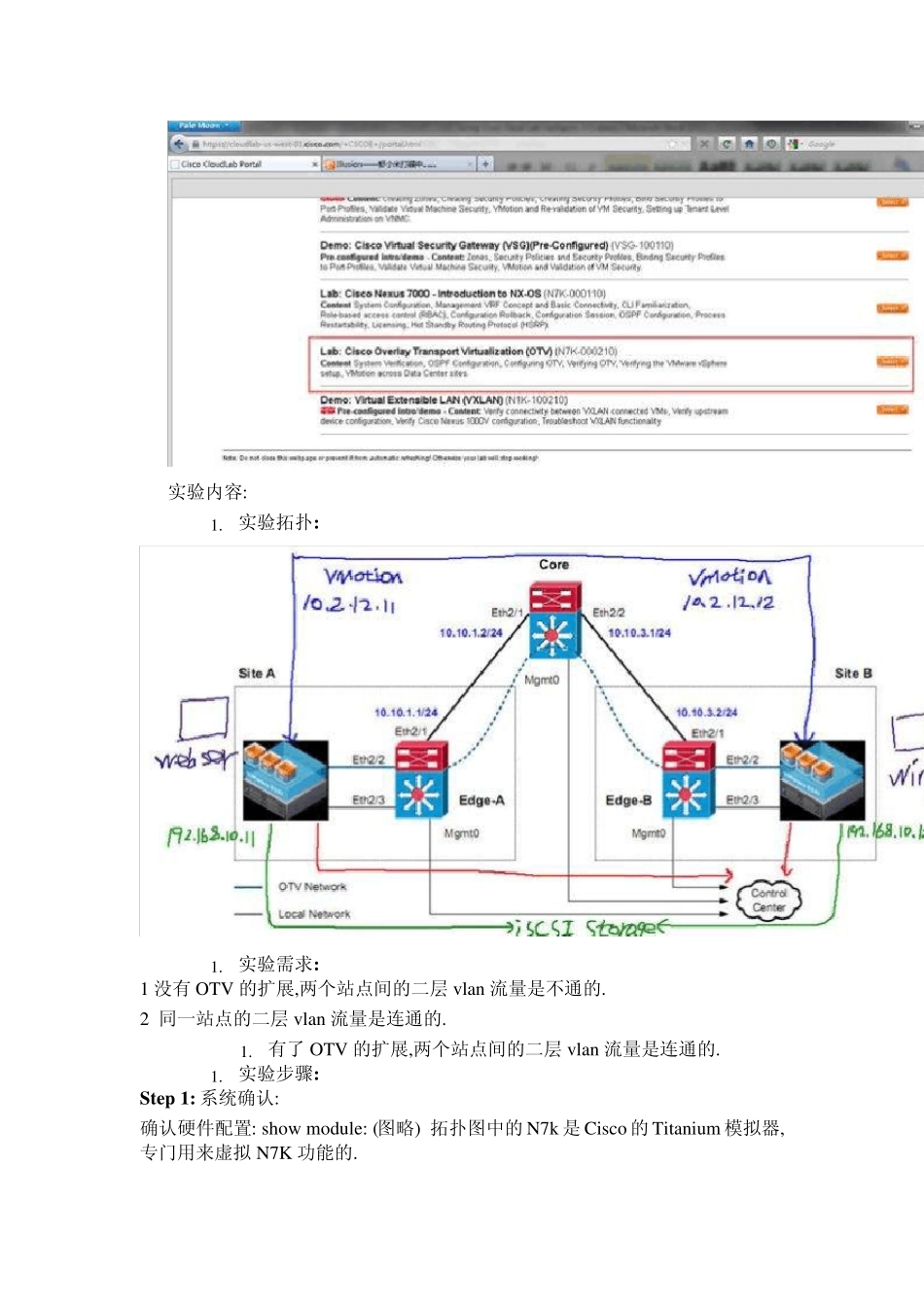

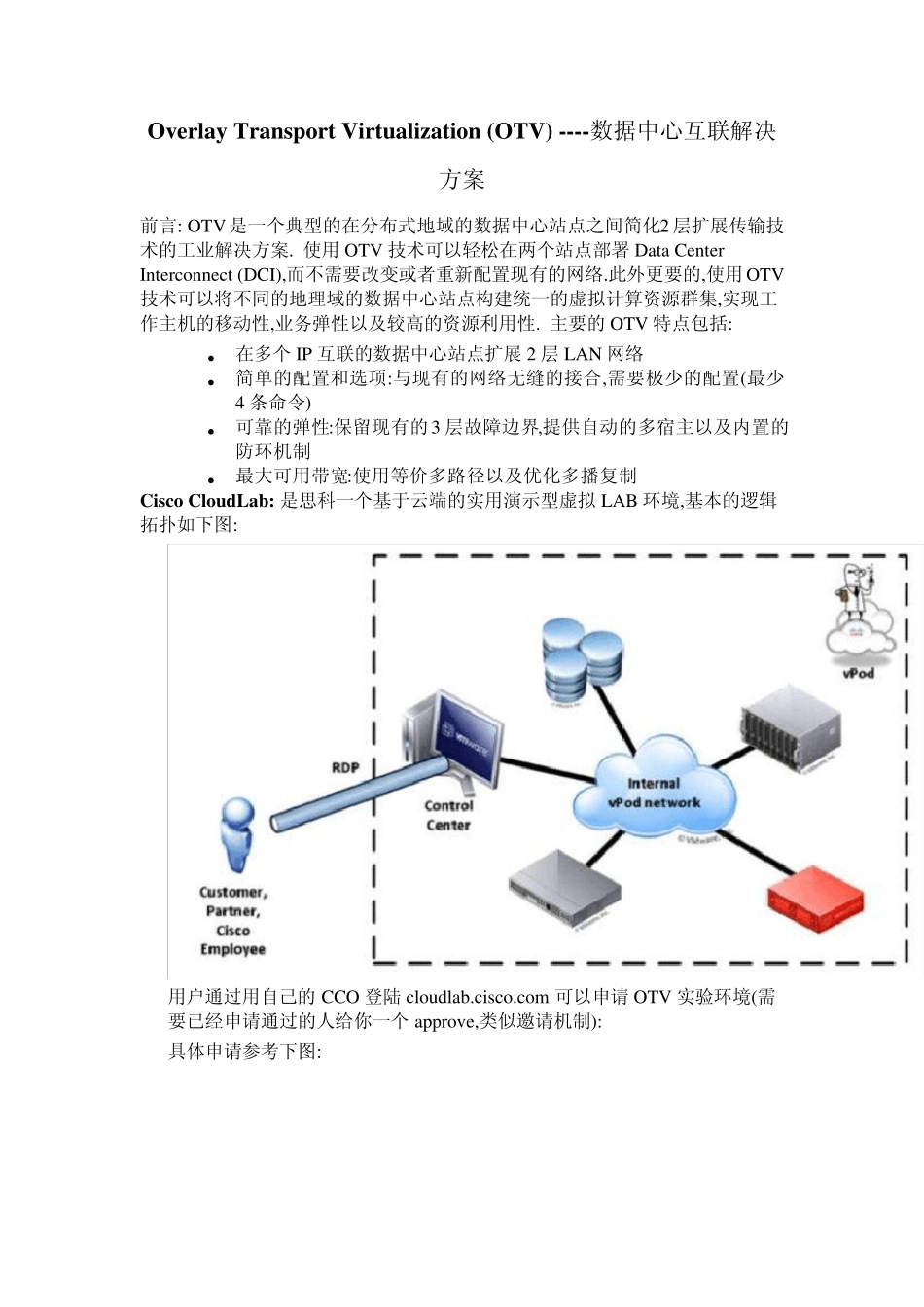

Overlay Transport Virtualization (OTV) ----数据中心互联解决方案 前言: OTV是一个典型的在分布式地域的数据中心站点之间简化2 层扩展传输技术的工业解决方案. 使用 OTV 技术可以轻松在两个站点部署 Data Center Interconnect (DCI),而不需要改变或者重新配置现有的网络.此外更要的,使用 OTV技术可以将不同的地理域的数据中心站点构建统一的虚拟计算资源群集,实现工作主机的移动性,业务弹性以及较高的资源利用性. 主要的 OTV 特点包括:  在多个 IP 互联的数据中心站点扩展 2 层 LAN 网络  简单的配置和选项:与现有的网络无缝的接合,需要极少的配置(最少4 条命令)  可靠的弹性:保留现有的 3 层故障边界,提供自动的多宿主以及内置的防环机制  最大可用带宽:使用等价多路径以及优化多播复制 Cisco CloudLab: 是思科一个基于云端的实用演示型虚拟 LAB 环境,基本的逻辑拓扑如下图: 用户通过用自己的 CCO 登陆 clou dlab.cisco.com 可以申请 OTV 实验环境(需要已经申请通过的人给你一个 approv e,类似邀请机制): 具体申请参考下图: 实验内容: 1. 实验拓扑: 1. 实验需求: 1 没有OTV 的扩展,两个站点间的二层vlan 流量是不通的. 2 同一站点的二层vlan 流量是连通的. 1. 有了 OTV 的扩展,两个站点间的二层vlan 流量是连通的. 1. 实验步骤: Step 1: 系统确认: 确认硬件配置: show module: (图略) 拓扑图中的N7k 是Cisco 的Titanium 模拟器,专门用来虚拟 N7K 功能的. 确认软件配置: show version: (图略) 确认vlan 配置:showvlan: 其中: OTV_Site_VLAN (VLAN 20):这个VLAN 是被OTV 设备用来联系同一个站点内的其他 OTV 设备,这样可以选举出 Authoritative Edge Device (AED) OTV_Extend_VLAN (VLAN 100):这个VLAN 可以从站点 A 通过 OTV 被扩展到站点 B Local_VLAN (VLAN 101):这个VLAN 存在两个站点,但是没有通过 OTV 扩展. Step 2: 配置OSPF: 在配置OTV 之前需要将两个站点的 3 层接连性建立起来,这里通过使用OSPF 路由协议建立一个3 层互联,并且链路之间开启组播支持,因为此次 otv 使用的是组播模式.注意在实际环境中,3 层互联可以使用VPN 技术(如 MPLS,L2L)来实现对组播的支持. 首先配置三个设备的 loopback 口: 站点 A: inter loopback0 ip address 128.0.0.2/24 站点 B: inter loopback0...
