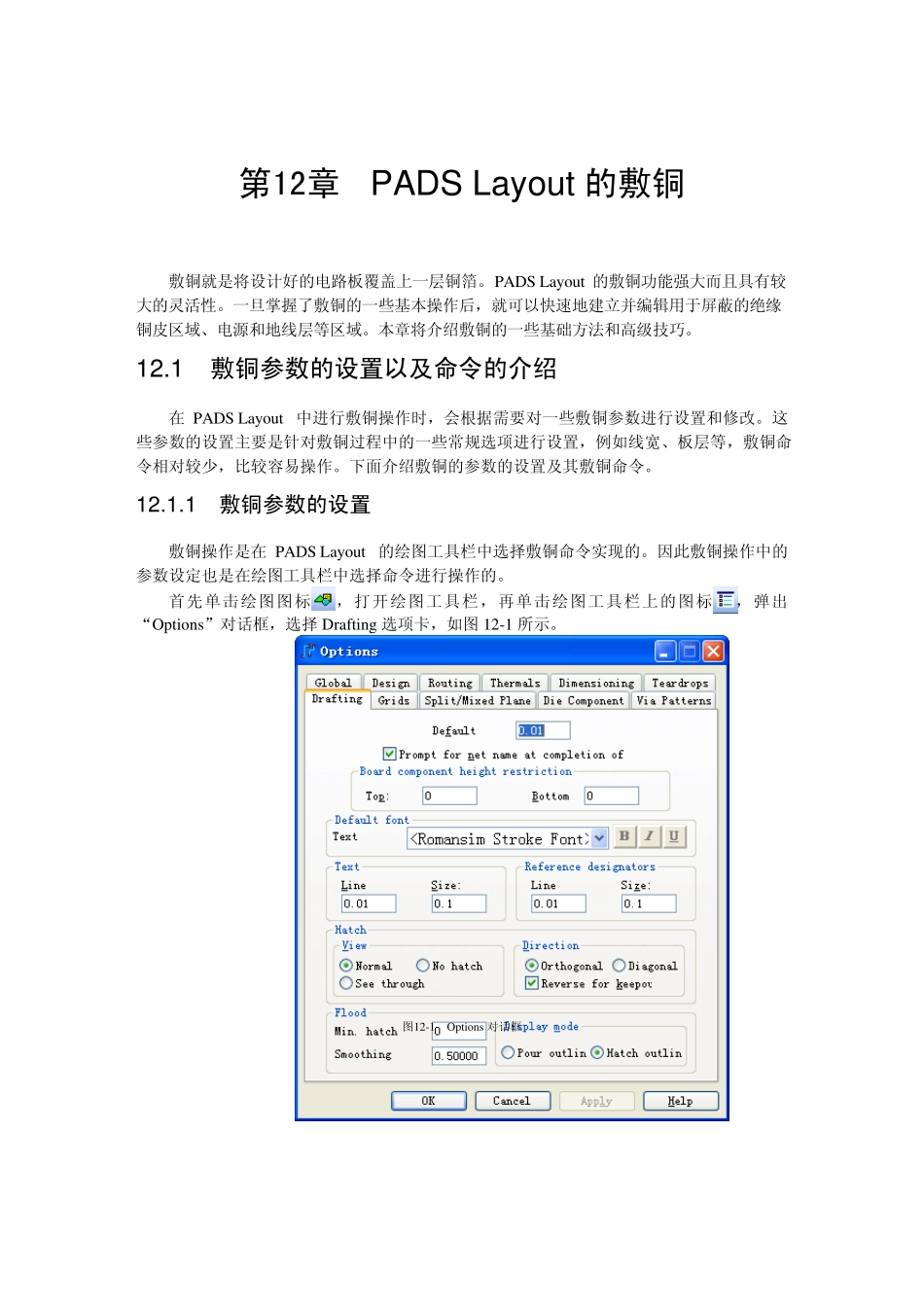

第12章 PADS Layout 的敷铜 敷 铜 就 是 将 设 计 好 的 电 路 板 覆 盖 上 一 层 铜 箔 。 PADS Lay ou t 的 敷 铜 功 能 强 大 而 且 具 有 较大 的 灵 活 性 。 一 旦 掌 握 了 敷 铜 的 一 些 基 本 操 作 后 ， 就 可 以 快 速 地 建 立 并 编 辑 用 于 屏 蔽 的 绝 缘铜 皮 区 域 、 电 源 和 地 线 层 等 区 域 。 本 章 将 介 绍 敷 铜 的 一 些 基 础 方 法 和 高 级 技 巧 。 12.1 敷铜参数的设置以及命令的介绍 在PADS Lay ou t 中 进 行 敷 铜 操 作 时 ， 会 根 据 需 要 对 一 些 敷 铜 参 数 进 行 设 置 和 修 改 。 这些 参 数 的 设 置 主 要 是 针 对 敷 铜 过 程 中 的 一 些 常 规 选 项 进 行 设 置 ， 例 如 线 宽 、 板 层 等 ， 敷 铜 命令 相 对 较 少 ， 比 较 容 易 操 作 。 下 面 介 绍 敷 铜 的 参 数 的 设 置 及 其 敷 铜 命 令 。 12.1.1 敷铜参数的设置 敷 铜 操 作 是 在PADS Lay ou t 的 绘 图 工 具 栏 中 选 择 敷 铜 命 令 实 现 的 。 因 此 敷 铜 操 作 中 的参 数 设 定 也 是 在 绘 图 工 具 栏 中 选 择 命 令 进 行 操 作 的 。 首 先 单击绘 图 图 标， 打开绘 图 工 具 栏 ， 再单击绘 图 工 具 栏 上 的 图 标， 弹出“Options”对 话框， 选 择 Drafting 选 项 卡， 如 图 12-1 所示。 图 12-1 Options 对 话框 第12 章 PADS Lay ou t 的敷铜 246在 图12-1 中Hatch（ 影 线 ） 和Flood（ 灌 制 ） 区 域 的 设 置 是 针 对 敷 铜 操 作 而 言 的 ， 也 就是 说 在 敷 铜 的 参 数 设 定 中 只 要 对 这 两 项 进 行 设 置 就 可 以 了 。 注 意 在 敷 铜 时 点 击 右 键 可 以 对 其 参 数 进 行 修 改 设 置 ， 为 了 便 于 理 解 这 些 设 置 内 容 会 在 后 面 作简 要 说 明 。 下 面 对 这 两 项 内 容 进 行 说 明 ： 一、 Hatch（影线） 影 线 的 设 置 可 分 为 两 部 分 。 (1) 观 察 影 线 的 效 ...
