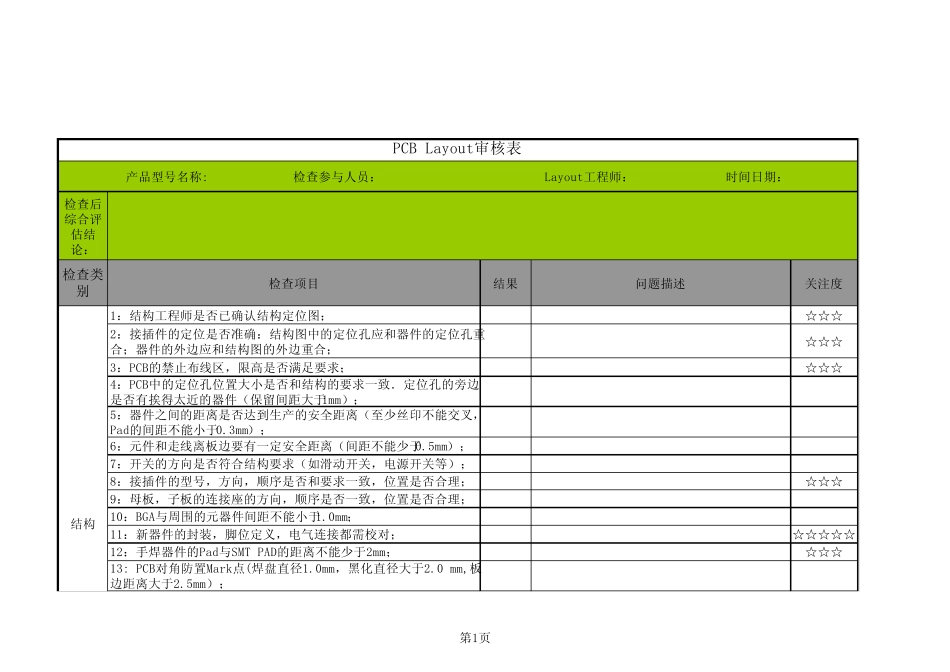

PCBLAYOUT审核表_第1页
1/6
PCBLAYOUT审核表_第2页
2/6

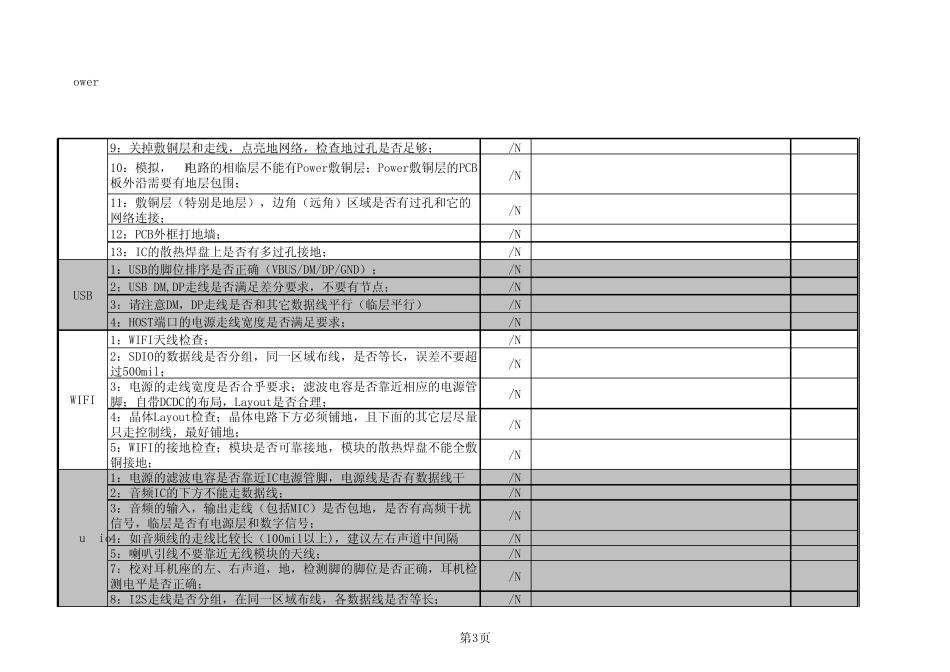

PCBLAYOUT审核表_第3页
3/6
检查后综合评估结论:检查类别检查项目结果问题描述关注度1:结构工程师是否已确认结构定位图;Y/N☆☆☆2:接插件的定位是否准确:结构图中的定位孔应和器件的定位孔重合;器件的外边应和结构图的外边重合;Y/N☆☆☆3:PCB的禁止布线区,限高是否满足要求;Y/N☆☆☆4:PCB中的定位孔位置大小是否和结构的要求一致.定位孔的旁边是否有挨得太近的器件(保留间距大于1mm);Y/N5:器件之间的距离是否达到生产的安全距离(至少丝印不能交叉,Pad的间距不能小于0.3mm);Y/N6:元件和走线离板边要有一定安全距离(间距不能少于0.5mm);Y/N7:开关的方向是否符合结构要求(如滑动开关,电源开关等);Y/N8:接插件的型号,方向,顺序是否和要求一致,位置是否合理;Y/N☆☆☆9:母板,子板的连接座的方向,顺序是否一致,位置是否合理;Y/N10:BGA与周围的元器件间距不能小于1.0mm;Y/N11:新器件的封装,脚位定义,电气连接都需校对;Y/N☆☆☆☆☆12:手焊器件的Pad与SMT PAD的距离不能少于2mm;Y/N☆☆☆13: PCB对角防置Mark点(焊盘直径1.0mm,黑化直径大于2.0 mm,板边距离大于2.5mm);Y/NPCB Layout审核表产品型号名称: 检查参与人员: Layout工程师: 时间日期:结构第1页14:贴片元器件的管脚上是否有过孔(0402的排组Pad上不能有过孔,其它器件的Pad尽量不要有过孔,如果无法避免,需要考虑焊接的可靠性)Y/N15:PCB需要按功能模块划分shielding(最少应分数字和RF两个不同的shielding区域);Y/N16:Shielding框的宽度设为0.9mm,PAD做波段设计,每4mm长度,以0.7mm的绿漆隔开;shielding定位孔的周边pad需比定位孔寬0.3--0.5mm;兩Shielding can之間Pad間距應至少保持1mm或以上;Y/N17:确认Shielding边框没有除地网络的其他网络;Y/N1:确保从原理图导入的网表无误(务必在审核PCB时实际导入,核对);Y/N☆☆☆☆☆2:核对PCB的板层设置是否合理;Y/N3:用PCB软件检查安全间距和连接,PCB设计规则检查中出现的错误需要逐一确认、排除;Y/N☆☆☆☆☆1:电池到系统电源的的检查,要求尽量短,粗,考虑温升;Y/N2:Adapter、USB到系统电源的检查,要求尽量短,粗,考虑温升;Y/N3:Adapter经充电IC到电池的检查,要求尽量短,粗,考虑温升;Y/N5:PMU和RK3066距离20-10MM的距离比较合适,发热器件(如电感)也应该保持10mm左右的距离;Y/N4:系统电源到core,Logic的检查:主 要检查DCDC,Vcore的走 线 ,滤 波电容 ,一般 主...
