PCB优先选项设定、设计规则设定VIP免费

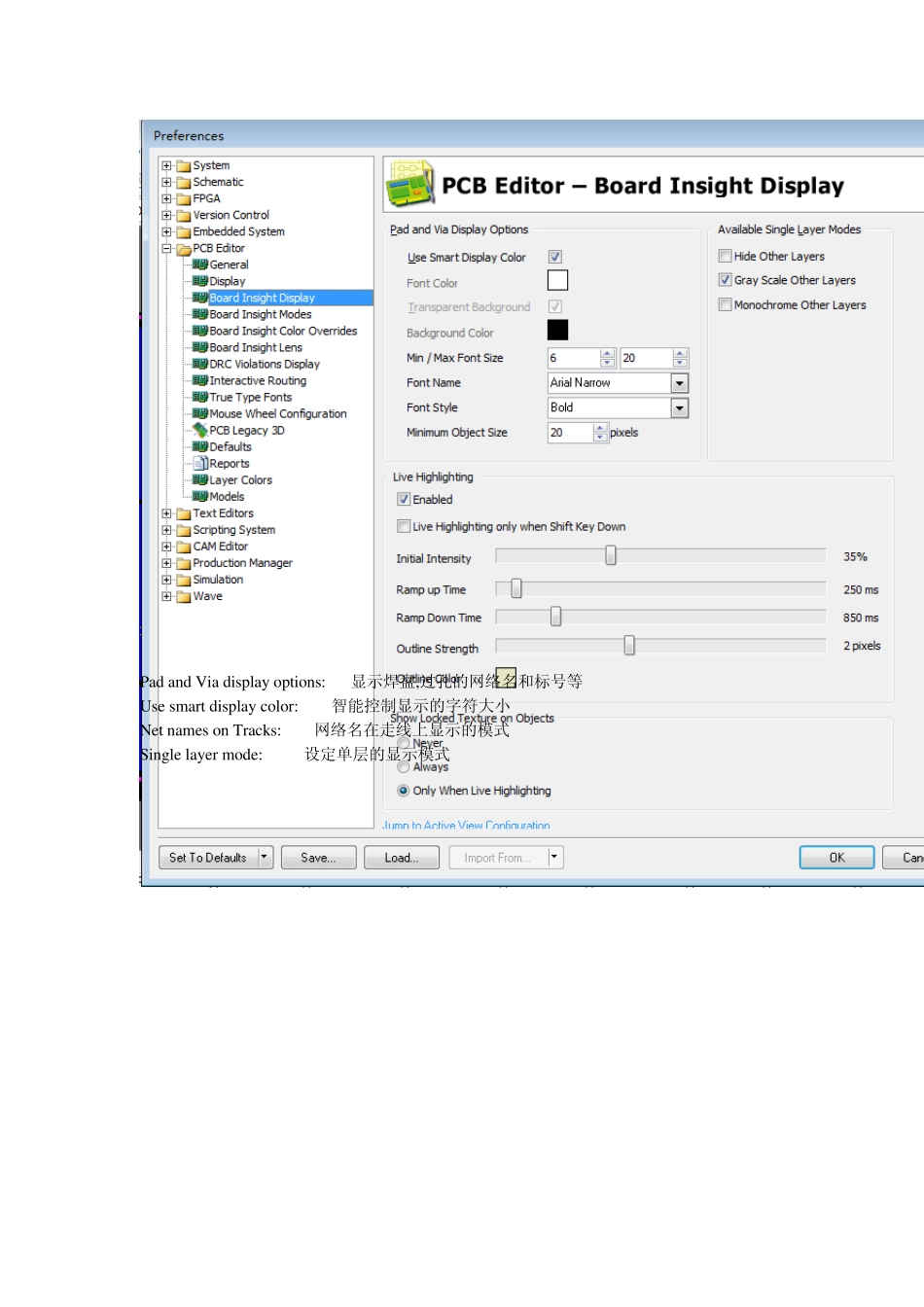

一、PCB 优先选项设定 PCB 优先选项设定对话框设定和 PCB 操作相关的参数,可以通过 Tools\preferences 命令进 入.这些设定会保存在系统环境中,打开不同的 PCB 会使用相同的设定项 Online DRC: 实时错误检测选择 Snap to center: 移动焊盘和过孔时,鼠标定位于中心. 移动元件时定位于参考点.移动走线 时定位于顶点 Dou ble click Ru ns Inspector: 双击打开 Inspector, 而不是通常的属性对话框 Remov e du plicates: 在输出数据时移去属性相同的元素 Confirm Global edit: 确认全局编辑 Protect locked objects: 锁定元素不能移动 Click clears selection: 单击鼠标清除选择 Shift click to select: Shift+click 组合键选择相应元素(建议选择元件,铜皮等较大元素) Smart track Ends: 设定鼠线的显示方式 Undo/Redo: 设定次数(建议设定较小数值,大数值对内存要求比较高) Rotation Step: 设定旋转角度 Cu rsor ty pe: 设定鼠标形状 Comp Drag: 设定移动元件时连接的走线是否一起拖动 Au topan options: 设定平移窗口的类型 Poly gon repou r: 设定重新铺铜的一些属性 Use DirectX: 使用 6.3 版图形引擎,处理图形速度增加 20 倍 Convert special String: 转换特殊字符.(如时间,日期等) Redraw layers: 在层切换时重新刷新屏幕 Transparent layers: 透明层选项 Use alpha blending: 选择该项,当元素重叠时会以半透明方式显示 High light in Full: 以高亮方式显示选择的目标 Use net color for highlight: 使用网络特有颜色高亮显示网络 Use transparent mode when masking: 筛选时使用半透明模式 Apply Mask during interactive editing: 布线时灰色显示不活动网络 Apply highlight during interactive editing: 布线时高亮显示活动网络(不推荐使用) Draft threshold: 当线宽或字符小于设定值时以外形轮廓显示 Plane drawing: 设定平面层显示的方式, 选择 “outlined layer control”或“outlined net control”时,以负片格式显示,如一段走线表示这一段没有铜皮. “solid net color” 则以半 透明的方式显示平面层上的网络 Pad and Via display options: 显示焊盘,过孔的网络名和标号等 Use smart display color: 智能控制显示的字符大小 Net names on Tracks: 网络名在走线上显示的...
