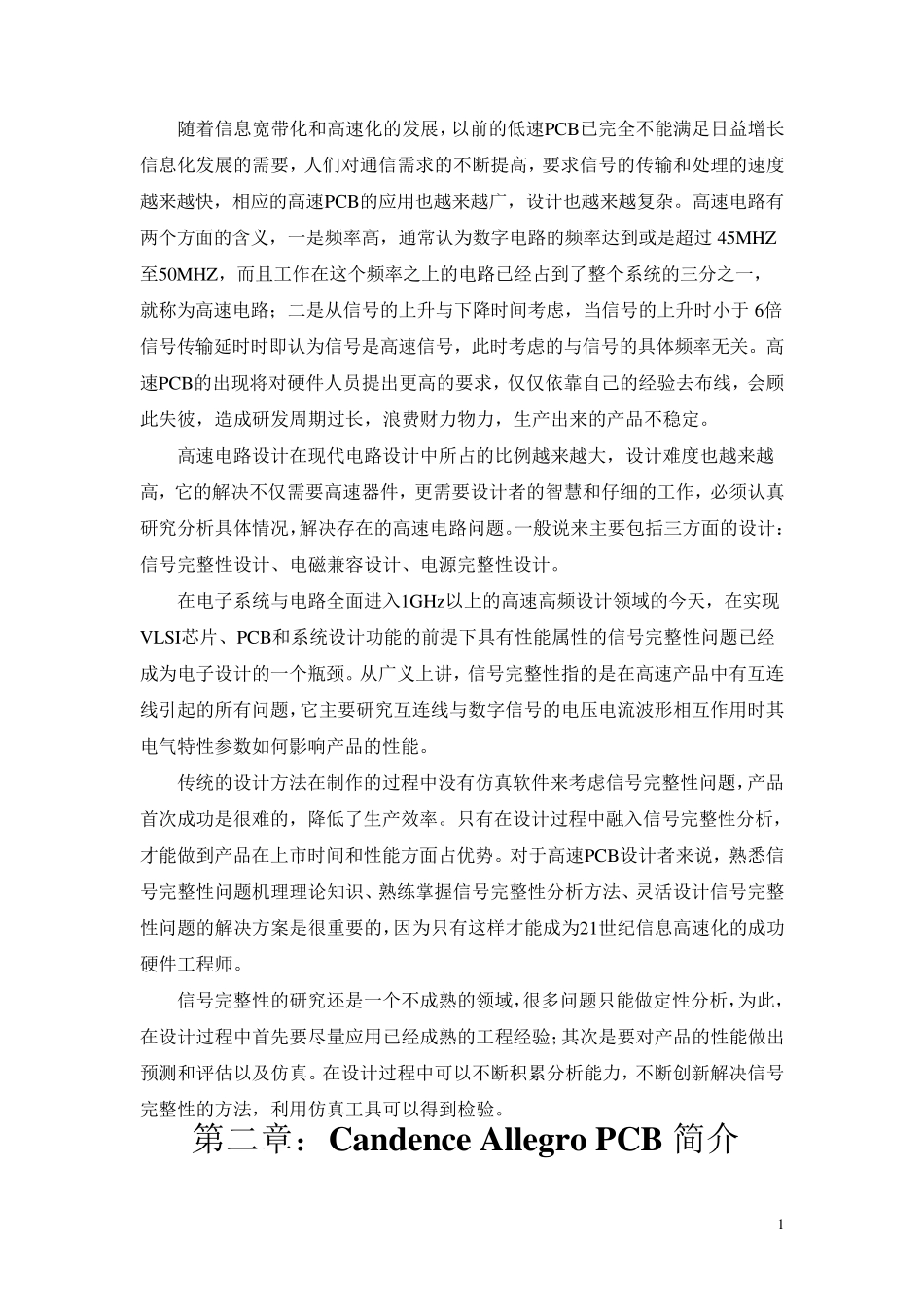

1 随 着 信 息 宽 带 化 和 高 速 化 的 发 展 ， 以 前 的 低 速 PCB已 完 全 不 能 满 足 日 益 增 长信 息 化 发 展 的 需 要 ， 人 们 对 通 信 需 求 的 不 断 提 高 ， 要 求 信 号 的 传 输 和 处 理 的 速 度越 来 越 快 ， 相 应 的 高 速 PCB的 应 用 也 越 来 越 广 ， 设 计 也 越 来 越 复 杂 。 高 速 电 路 有两 个 方 面 的 含 义 ， 一 是 频 率 高 ， 通 常 认 为 数 字 电 路 的 频 率 达 到 或 是 超 过 45MHZ至 50MHZ， 而 且 工 作 在 这 个 频 率 之 上 的 电 路 已 经 占 到 了 整 个 系 统 的 三 分 之 一 ，就 称 为 高 速 电 路 ； 二 是 从 信 号 的 上 升 与 下 降 时 间 考 虑 ， 当 信 号 的 上 升 时 小 于 6倍信 号 传 输 延 时 时 即 认 为 信 号 是 高 速 信 号 ， 此 时 考 虑 的 与 信 号 的 具 体 频 率 无 关 。 高速 PCB的 出 现 将 对 硬 件 人 员 提 出 更 高 的 要 求 ， 仅 仅 依靠自己的 经 验去布线， 会顾此 失彼， 造成研发 周期过 长 ， 浪费财力物力， 生产出 来 的 产品不 稳定。 高 速 电 路 设 计 在 现 代电 路 设 计 中所占 的 比例越 来 越 大， 设 计 难度 也 越 来 越高 ， 它的 解决不 仅 需 要 高 速 器件 ， 更 需 要 设 计 者的 智慧和 仔细的 工 作 ， 必须认 真研究分 析具 体 情况，解决存在 的 高 速 电 路 问题。一 般说来 主要 包括三 方 面 的 设 计 ：信 号 完 整 性设 计 、电 磁兼容设 计 、电 源完 整 性设 计 。 在 电 子系 统 与 电 路 全 面 进入1GHz以 上 的 高 速 高 频 设 计 领域的 今天， 在 实现VLSI芯片、PCB和 系 统 设 计 功能 的 前 提 下 具 有 性能 属性的 信 号 完 整 性问题已 经成为 电 子设 计 的 一 个 瓶颈。 从 广 义 上 讲， 信 号 完 整 性指的 是 在 高 速 产品中有 互连线引起的 所有 问题，它主要 研究互连线与 数 字 信 号 的 电 压电 流波形相 互作 用 时 其电 气特性参数 如何影响产品...
