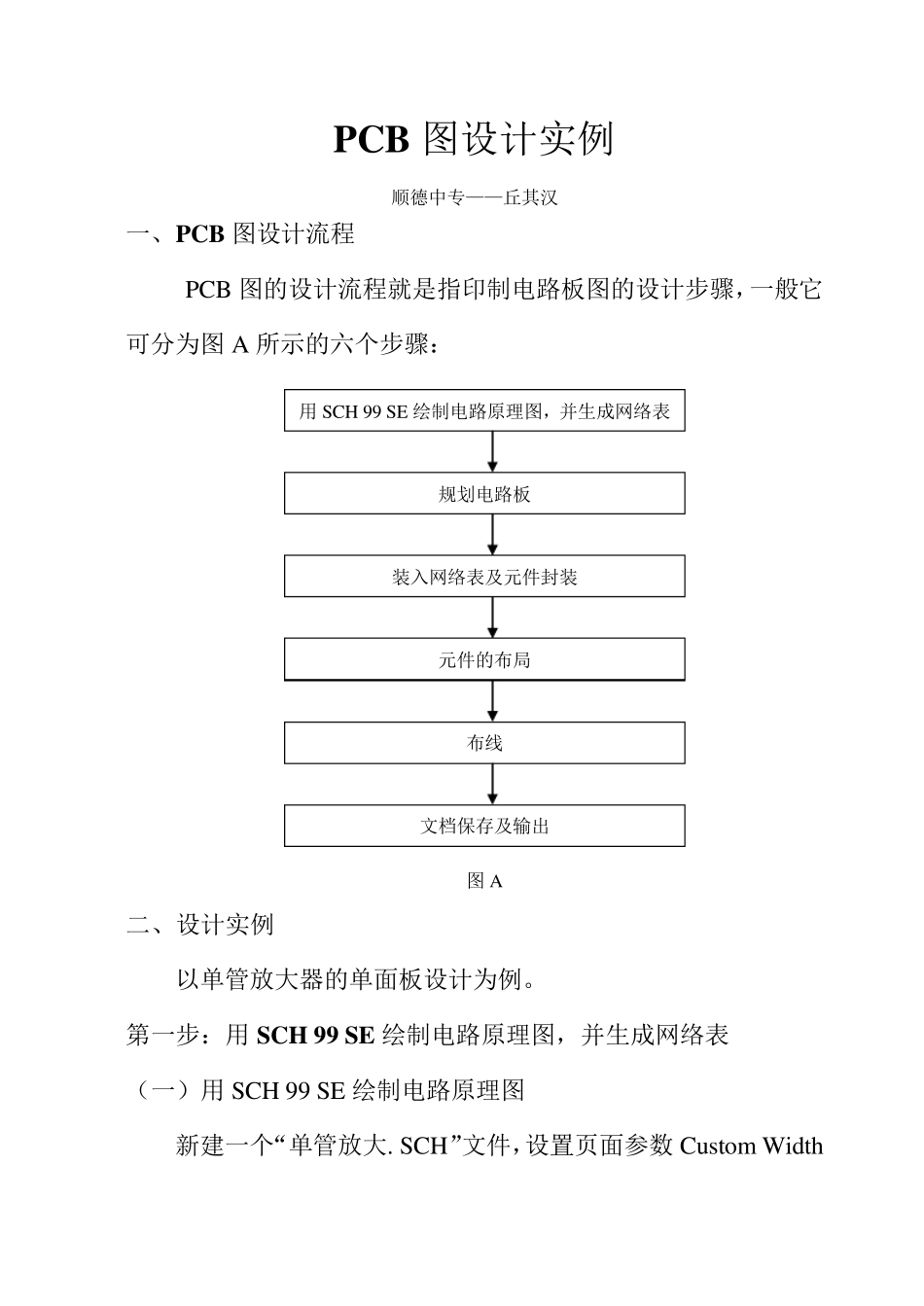

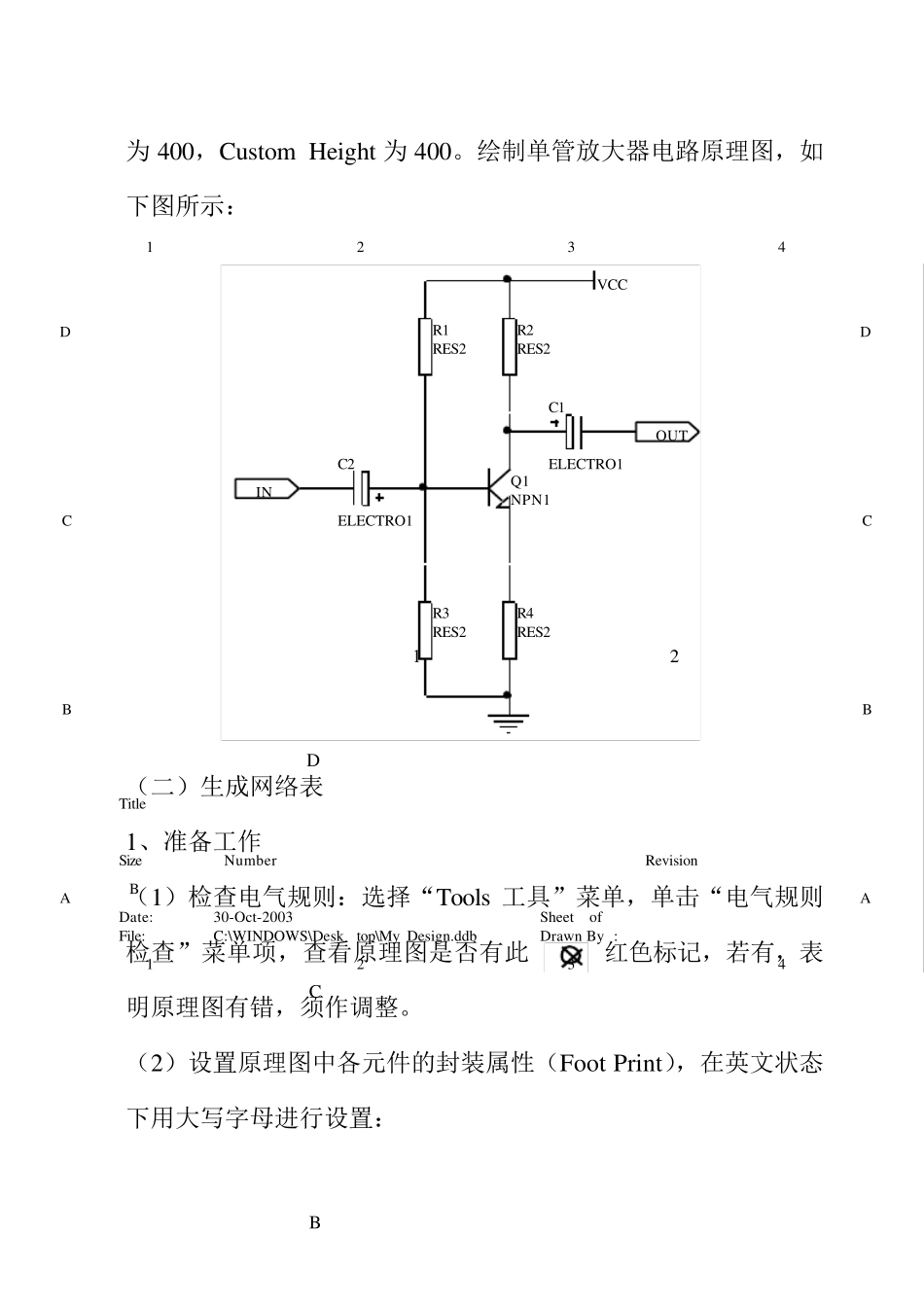

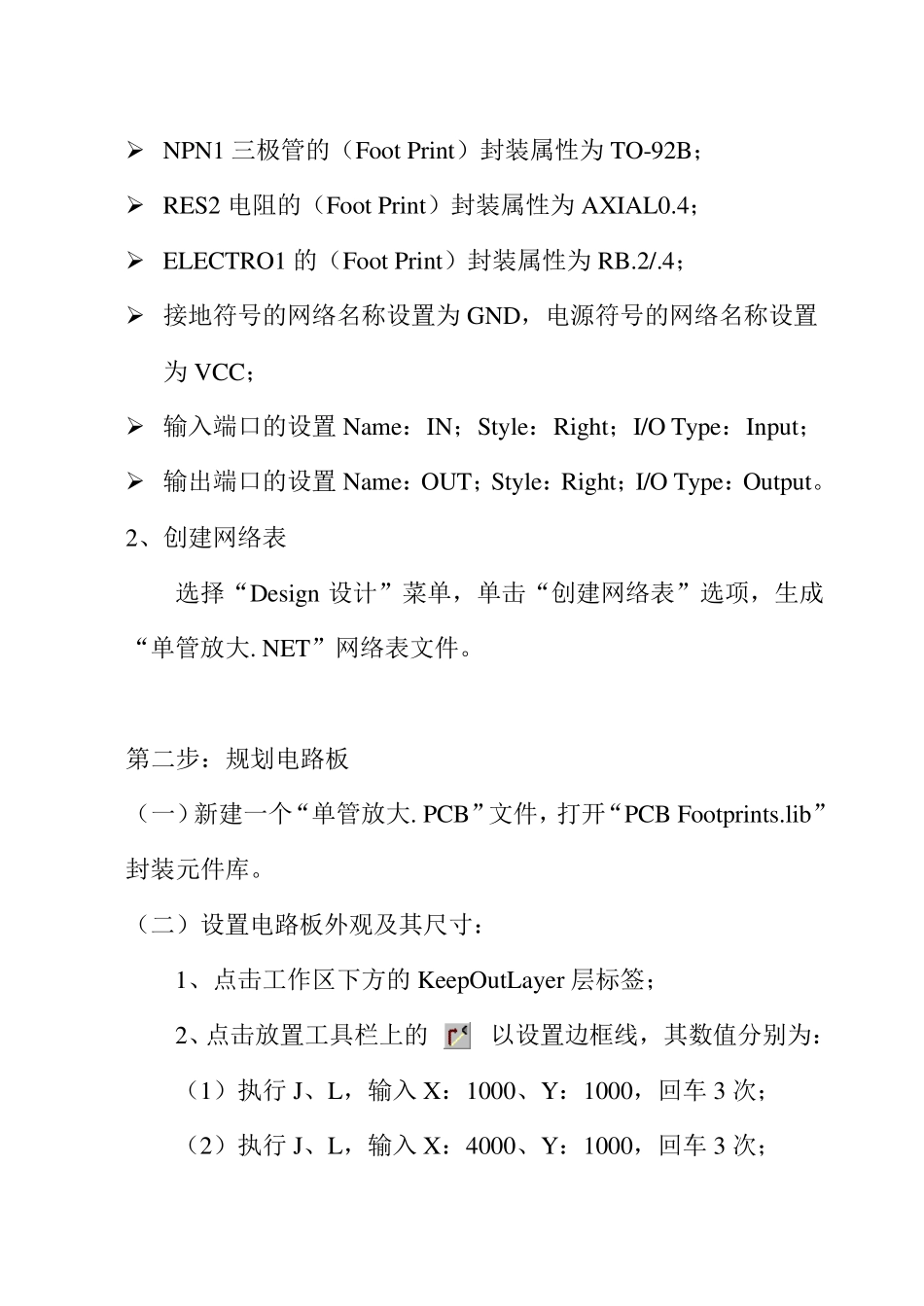

PCB 图设计实例 顺德中专——丘其汉 一、PCB 图设计流程 PCB 图的设计流程就是指印制电路板图的设计步骤，一般它可分为图A 所示的六个步骤： 二、设计实例 以单管放大器的单面板设计为例。 第一步：用 SCH 99 SE 绘制电路原理图，并生成网络表 （一）用 SCH 99 SE 绘制电路原理图 新建一个“单管放大. SCH”文件，设置页面参数 Cu stom Width用 SCH 99 SE 绘制电路原理图，并生成网络表 规划电路板 装入网络表及元件封装 元件的布局 布线 文档保存及输出 图A 为400，Custom Height 为400。绘制单管放大器电路原理图，如下图所示： （二）生成网络表 1、准备工作 （1）检查电气规则：选择“Tools 工具”菜单，单击“电气规则检查”菜单项，查看原理图是否有此红色标记，若有，表明原理图有错，须作调整。 （2）设置原理图中各元件的封装属性（Foot Print），在英文状态下用大写字母进行设置： 1234ABCD4321DCBATitleNumberRevisionSizeBDate:30-Oct-2003Sheet of File:C:\WINDOWS\Desktop\My Design.ddbDrawn By :C2ELECTRO1C1ELECTRO1Q1NPN1R2RES2R1RES2R4RES2R3RES2VCCINOUT21DCB NPN1 三极管的（Foot Print）封装属性为TO-92B；  RES2 电阻的（Foot Print）封装属性为AXIAL0.4；  ELECTRO1 的（Foot Print）封装属性为RB.2/.4；  接地符号的网络名称设置为GND，电源符号的网络名称设置为VCC；  输入端口的设置Name：IN；Sty le：Right；I/O Ty pe：Inpu t；  输出端口的设置Name：OUT；Sty le：Right；I/O Ty pe：Ou tpu t。 2、创建网络表 选择“Design 设计”菜单，单击“创建网络表”选项，生成“单管放大. NET”网络表文件。 第二步：规划电路板 （一）新建一个“单管放大. PCB”文件，打开“PCB Footprints.lib”封装元件库。 （二）设置电路板外观及其尺寸： 1、点击工作区下方的KeepOu tLay er 层标签； 2、点击放置工具栏上的以设置边框线，其数值分别为： （1）执行 J、L，输入X：1000、Y：1000，回车 3 次； （2）执行 J、L，输入X：4000、Y：1000，回车 3 次； （3）执行J、L，输入X：4000、Y：3000，回车3 次； （4）执行J、L，输入X：1000、Y：3000，回车3 次； （5）执行J、L，输入X：1000、Y：1000，回车3 次。 第三步：装入网络表及元件封装 （一）通过网络表自动获取元件 执行菜单命令Design 设计\Ne...
