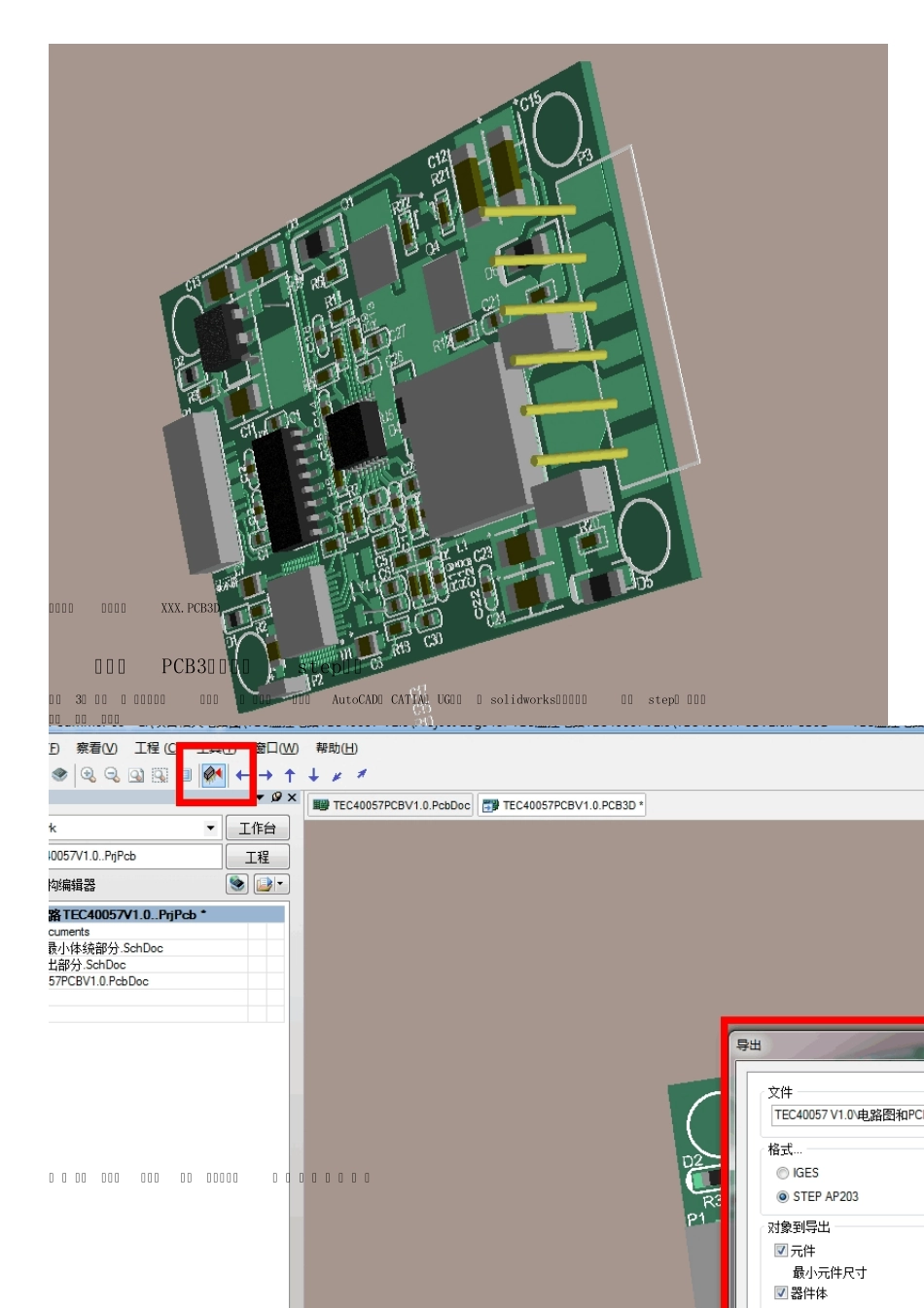

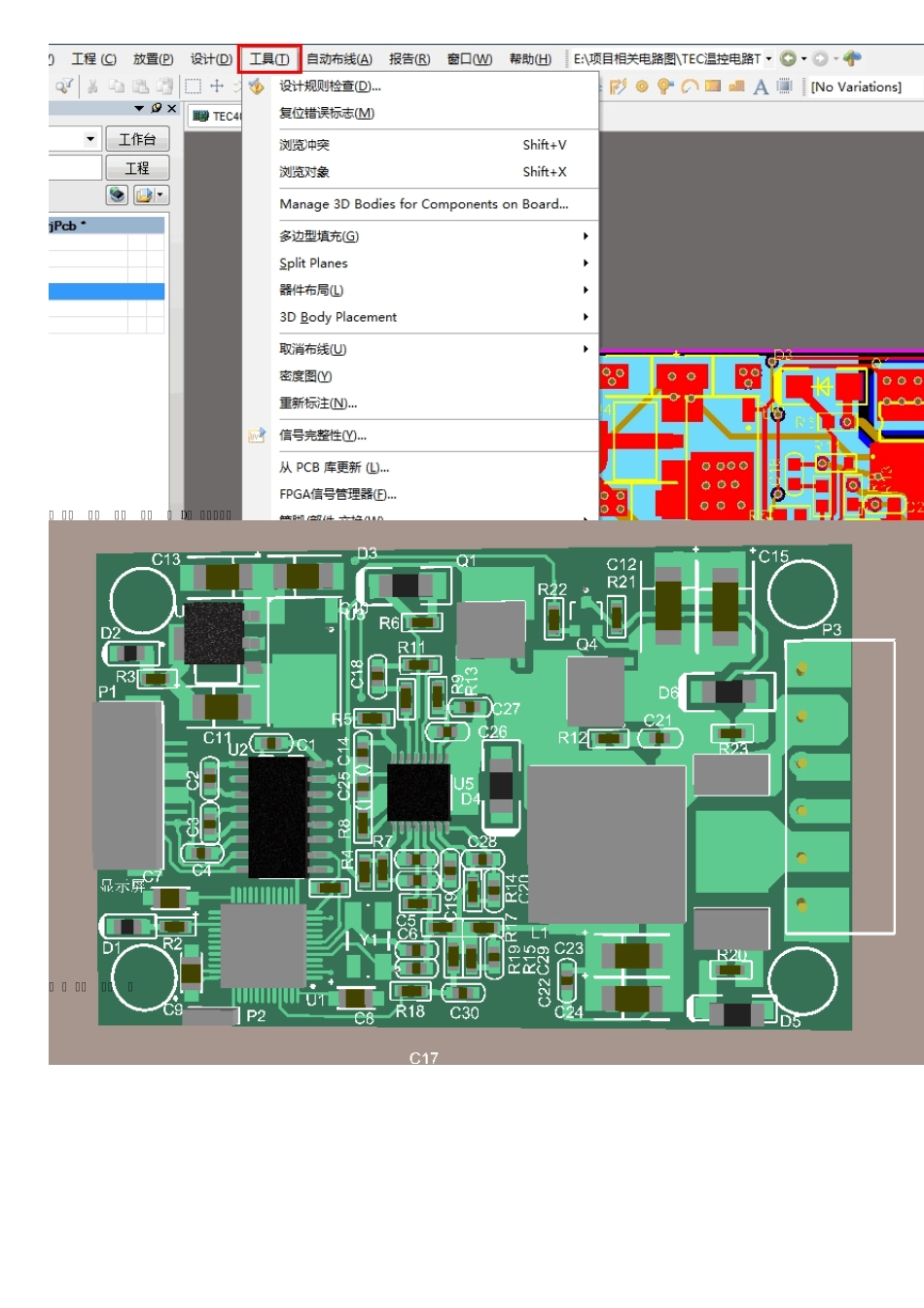

PCB电路板与solidworks的完美结合 最近在做一个100A的脉冲激光电源,由于体积严格受限,所以在设计电路板的时候,PCB板的大小,还有元件的大小都都得设计好,才能装进盒子。玩AD这么多年了,知道它能导出3D图,但是一直没有试过,最近尝试了一下,发现挺好玩的,里面的设置有挺多地方都需要注意的,因此总结了一下。 一、将PCB生成3D图玩过AD的人都只到,要看板子的3D图,在查看里面就能找到这样就能看到PCB板的3D图。但是。。。你以为这样就行了吗?(要是这么简单, 我 就 不用发 帖 了 )由于我 的元件封 装 默认没有3D封 装,所以就只能看到板子的3D图,而 看 不 到元件的3D封 装。但由于一次操作的 失败, 让我发现一个挺有意思 的东西在 工具->Legacy Tools->3D 显示, 对 就是这个牛 b而神奇的 3D显示。。。大 部分元件居然都有3 D封 装了。。。换 个 角度看看:这个图的后缀名叫 XXX.PCB3D 二、将PCB3D导出到step文件导过3D 图的可 能都知道,将AD的 PCB图导到AutoCAD, CATIA, UG,以及 solidworks,都是需要生成step文 件的。点击导出按钮:接 下 来会看到一些选项(这些选项折磨了 我 挺 长 时 间 的 )第 一个为导出路径 , 第二个为导出格式 , 选择STEP AP203就行(IGES其实也行,不 过 用 solidworks打开时 会生成一大堆文件 ) 。第三个 选项为 对象到导出,需要勾选元件,最小元件尺寸设置越 大,小元件的3D模型就 无法导出,设置小了导出的元件就多,文 件 也 就 越 大。第四个 选项为 器 件体,如果需要导出过孔和带孔的 焊盘,需要勾选。接 下 来 最 后三个 选项, 折 腾 了 我 最 久 , 经 过 反复试 验 发现,只要选 了 文 本那个 选项,导出的文 件就特别大,用 solidworks打开时,直接 内存耗尽 。所以选择的时候,千万不 要 选文本 选项, 虽 然 导出来后没有文 字 ,但总比软件 崩溃好 吧 。。。选择好 后 , 点击确定, 然后等等在你设置的路径 下,就会 出现一个XXX.step的 文 件 三、用solidworks打开step文件先 打开solidworks, 我用的是solidworks12, 然后将step文 件直接 拖拽到 solidworks窗口中。注意,直接 双 击 step文 件 可 能 无法打开。接 下 来 请耐心等待一小会 儿 , 或者可 以 先去上个 厕 所 啦 , 嘿嘿上完厕所后回来,如果发现还...
