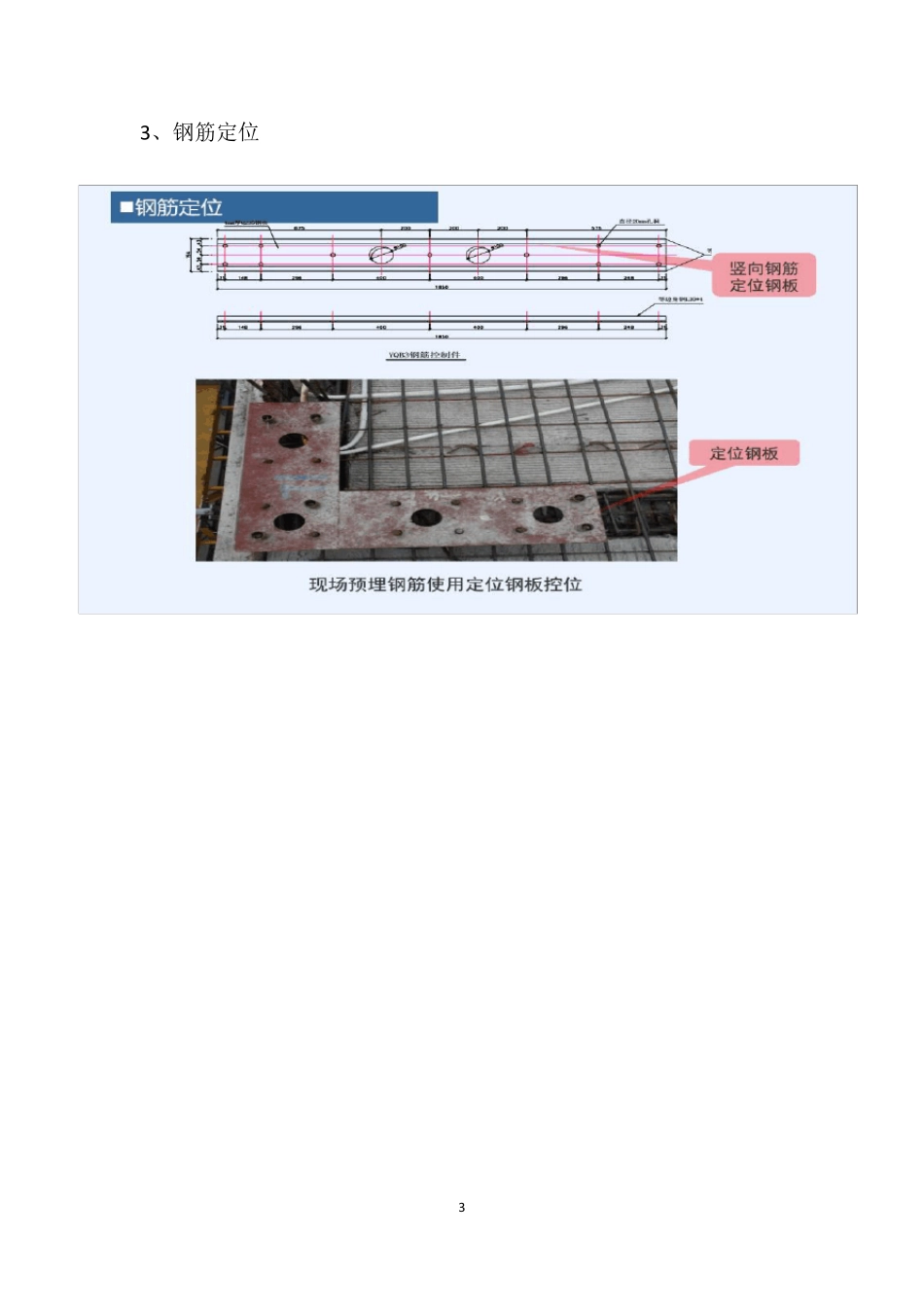

1 PC 构件施工 一、施工组织要点 1、施工策划 1）预制构件生产及施工预埋 2）预制构件运输与存放 3）施工组织策划 ①预制构件安装工人准备 吊装作业班组组织：1、标准吊装班组的构成（班组长、吊装工、测量工、司索工、杂工）；2、标准作业流程的建立 人员培训：1、质量意识培训；2、操作技能培训 ②预制构件吊装机械选型 ③预制构件安装工具准备（斜支撑、斜支撑连接件、吊装钢梁、铝合金梁、铝合金梁 U 托、楼梯吊装角耳等） 2、预留预埋准备 二、施工技术与管理 1、施工策划 1）灌浆套筒连接的钢筋定位 2）套筒灌浆连接 3）预制墙板吊装工艺 4）预制叠合板吊装工艺 2、施工工序简介 2 吊装前测量控制 墙板吊装及内墙钢筋绑扎 墙板校正及灌浆操作 墙模板施工 墙体混凝土浇筑 模板拆除 墙体放线清理 水平支撑搭设 支设水平模板 吊叠合板 电气预留预埋施工及现浇楼板钢筋绑扎 顶板混凝土浇筑 3 3 、钢筋定位 4 4、灌浆作业—准备 5、灌浆作业—作业 5 6、预制墙板吊装 6 7、现浇节点模板施工 7 8、外防护架体系 9、预制叠合板吊装 8 三、平、立面排版布置 9 1、预制钢筋混凝土外墙板 2、预制钢筋混凝土内墙板 3、预制钢筋混凝土叠合楼板 10 4、预制钢筋混凝土叠合梁 11 5、预制钢筋混凝土楼梯 四、关键节点连接示意图 1、外侧墙柱构件与板的连接及外墙柱构件上下连接 1）节点 12 2）外墙柱与楼板连接 3）外侧墙柱构件与板的连接工艺流程 13 2、内墙柱构件与板的连接（及内墙柱构件上下连接） 1）节点 2）内墙柱与楼板连接 14 3）内墙柱构件与板的连接工艺流程 15 3、外墙柱构件转角连接形式（一） 转角部位预留槽口进行现浇，保证结构的整体性并满足钢筋连接的要求。 1）节点 2）外墙转角连接形式 16 4、外墙柱构件转角连接形式（二） 1）节点 2）外墙转角连接形式 17 3）外墙柱构件转角连接工艺流程 5、外墙柱构件“T 型”连接形式 1）节点 18 2）外墙“T 型”连接 19 3）外墙柱构件“T 型”连接工艺流程 6、内墙柱构件“T 型”连接形式 20 1）节点 2）内墙“T 型”连接 21 3）内墙柱构件“T 型”连接工艺流程 五、安装工程预留预埋 1、构件施工图中安装管道的预留预埋 1）构件转化图纸中应对应设计施工图，标明相应构件中预留预埋情况； 2）构件转化图纸中对预埋的线管、预留管洞等应精确定位，详细标注使用材料、规格、数量等内容。 ...
