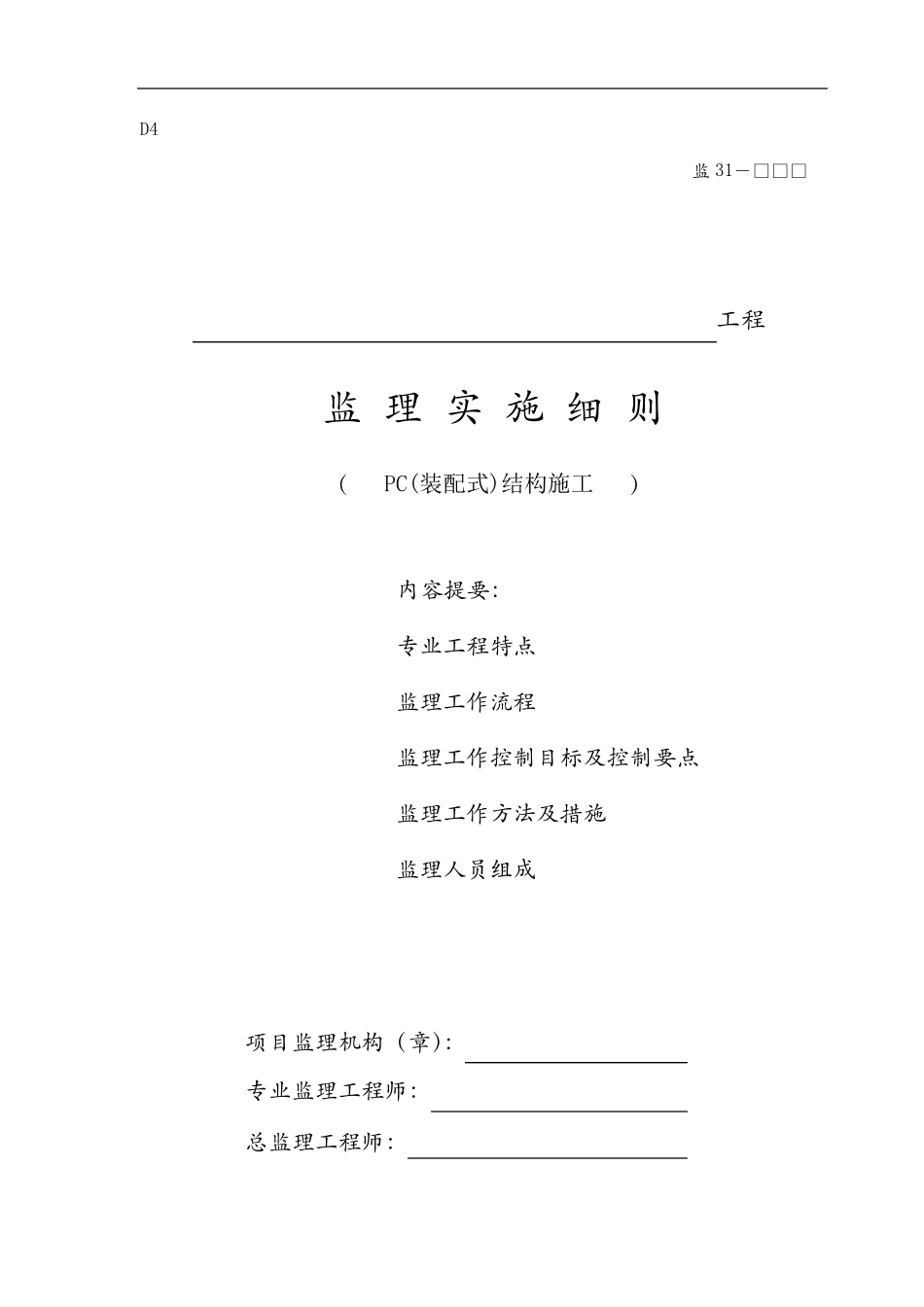

D4 监31－ □ □ □ 工 程 监 理 实 施 细 则 （ PC(装配式)结构施工 ） 内 容 提 要 ： 专 业 工 程 特 点 监 理 工 作 流 程 监 理 工 作 控 制 目 标 及 控 制 要 点 监 理 工 作 方 法 及 措 施 监 理 人 员 组 成 项 目 监 理 机 构 （ 章 ） ： 专 业 监 理 工 程 师 ： 总 监 理 工 程 师 ： 日 期 ： 一、 工程概况 1、 编 制 说 明 为了更好的在构件施工阶段做好监理工作，根据本工程的具体情况，结合有关规范技术标准之规定、设计文件和说明及施工组织设计，特编制本细则，作为本工程在构件安装使用阶段的具有针对性的专业监理文件。 2、 参建单位 工程名称： 工程地址： 建设单位： 设计单位： 合作设计： 监理单位： 施工单位： 构件单位： 3 工程特点： 本项目建筑面积 90175.8m2,住宅为剪力墙结构，商业为框架结构，其中 1#、2#、3#、4#楼为住宅工程，17-18 层，总高 58m 和 54.9m。其中 1-3 层为现浇混凝土结构，4 层以上，外墙为装配式结构（PC）安装，外墙 PC 参与结构受力，阳台、楼梯、设备平台等也为预制装配式构件。外墙为面砖装饰面，采用预制构件厂反打施工。 工程难点，我工地实施精细化管理，每个施工细节都要提前策划，施工专项方案必须提前完成，所有预埋件、预留孔都要在工厂 PC 加工时定位准确，没有遗漏。因外墙为面砖，对外脚手架有特殊要求，一般脚手架不能满 足 要求。项目追 求无 外架施工，即 为工具式脚手架。本脚手架要经 专家 评 审 。本工程的难点主 要体现在： 1）、所有方案策划必须前置 ，对 PC 构件进 行 深 化设计，充 分 体现精细化； 2）、工厂 PC 加工的质 量 控 制； 3）、PC 的吊 装策划，现场 平面布 置 ； 4）、吊 装过 程人 的不安全 因素 ； 5）、工具化脚手架安装、使用、拆 卸 ； 6）防 水 构造 施工，防 渗 漏措 施的落 实； 二 、 编 制 依 据 1 设计文件 2 PC 专项施工方案 3 《混凝土结构工程施工质量验收规范》GB50204-2002（2011 年版） 4 《装配式住宅混凝土构件制作、施工及质量验收规程》DG/TJ08-2069-2010 5 《装配整体式钢筋混凝土结构施工及质量验收规范》DJ08-2117-2012 6 《混凝土预制装配式住宅构造节点图集》DJ08-2012 7《 建筑装饰装修工程质量验收规范》 GB5021...
