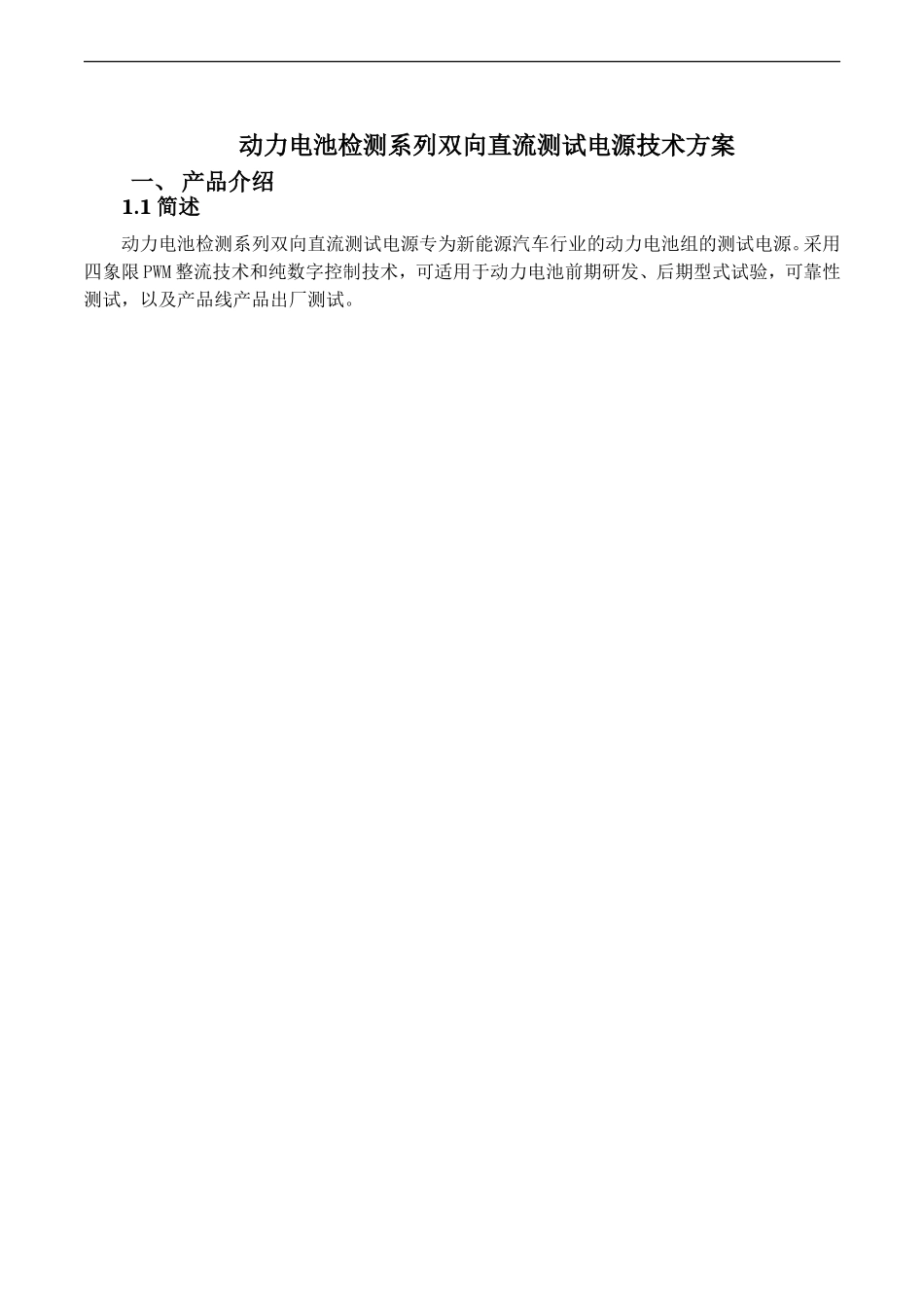

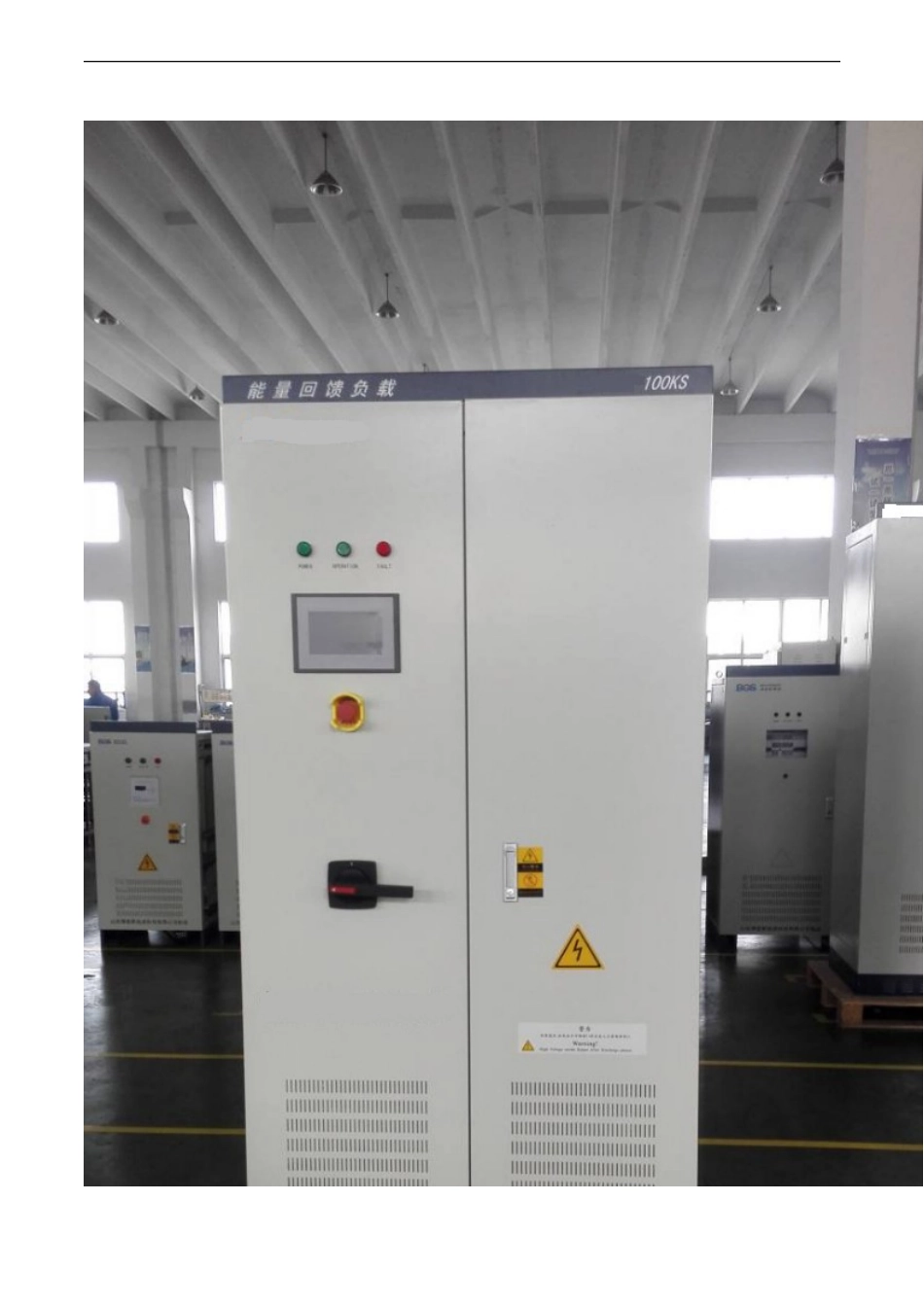

动力电池检测系列双向直流测试电源技术方案一、产品介绍1.1简述动力电池检测系列双向直流测试电源专为新能源汽车行业的动力电池组的测试电源。采用四象限PWM整流技术和纯数字控制技术,可适用于动力电池前期研发、后期型式试验,可靠性测试,以及产品线产品出厂测试。1.2产品特点(1)具有恒压、恒流、恒功率多种输出模式。(2)具有自动压降补偿功能,自动补偿线压降。(3)采用PWM整流技术,功率因素>0.99,输入谐波<3%,效率大于93%。(4)采用高速数字控制技术,输出精度达到0.1%。(5)采用7寸触摸屏操作、友好的人机界面。(6)输出参数、保护参数可编程,可适用于不同类型设备测试。(7)内部器件采用施耐德、英飞凌等国际品牌,设备可靠性高。(8)具有多种操作接口、可实现远程操作、无人值守以及嵌入测试系统。(9)采用模块化设计,设备后期维护简便。(10)一体式散热通道设计、温升低、运行可靠性高、使用寿命长。(11)多级滤波电路设计以及电磁干扰屏蔽吸收措施,保障设备可靠运行。(12)维护系统内置交流隔离变压器+LC交直流滤波,输入输出电气隔离;交流断路器有漏电流保护功能,有效防止电气安全事故;(13)采用两极变换,IGBT式电路方式,纯数字化工频隔离电源,技术领先输出可模拟多种直流电压(14)可将能量回馈电网:同时具有电源、负载两种特性,具备大功率直流电源性能外,实现能量自动回馈电网的负载功能,具有节能降耗、绿色环保的突出优势;原理和主要元器件(1)采用PWM整流+PWM逆变原理,功率因素>0.99;THD和注入谐波电流满足国标GB/T14549-93;(2)DC/DC变换单元采用英飞凌高压IGBT模组,驱动部分为英飞凌高压IGBT专用驱动电路;(3)直流支撑电容选用高压薄膜电容,性能可靠寿命长;(4)直流输出侧采用高压直流熔断器,可有效进行短路保护;(5)电源主控部分采用全数字控制电路,主控芯片为TI公司DSP芯片2812;触摸屏显示;1.3使用条件(1)需将电源置于通风良好的室内,避免放置于阳光直射处。(2)工作环境湿度不用超出电源使用的环境湿度要求。(3)工作环境不应有大量灰尘或金属粉末。(4)工作环境中不应有可燃性气体、化学气体、腐蚀性气体。(5)工作环境海拔高度应小于2000米。当工作环境海拔高度超过2000米,应降额使用。1.4引用标准GB/T21560.3-2008低压直流电源第3部分:电磁兼容性(EMC)GB/T21560.6-2008低压直流电源第6部分:评价低压直流电源性能的要求GB/T10236-2006半导体变流器与供电系统的兼容及干扰防护措施IEC60146-1-1-2000半导体变流器一般要求和电网换相变流器GB/T12325-2008电能质量供电允许偏差GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T15945-2008电能质量电力系统频率偏差GB/Z18039.1-2000电磁兼容环境电磁环境的分类GB/T24337-2009电能质量公用电网间谐波GB/T50063-2008电力装置的电测量仪表装置设计规范二、应用技术方案2.1系统测试解决方案双向可回馈直流电源控制精度高,电机测试过程更为稳定、精准。强过载能力,适用电机范围更广。适用于实验室以及电机开发、型式试验。2.2原理介绍星转星隔离变压器交流输入电流传感器IGBT模块IGBT模块薄膜电容组交流接触器电抗器+-直流输出直流软起电流传感器DCDC双向变换双向变换交流软起单元原理图双向可回馈直流电源的核心电路由PWM双向整流电路和DC/DC两部分构成,可以为包括电池在内的多种直流负载进行性能测试;可以将电池内的能量直接回馈至电网,也可通过电网对电池进行充电测试,满足产品的测试需求。2.3产品技术参数产品型号SDBOS-240/350-200-1C额定功率60kW峰值功率70kW额定电流150A峰值电流200A交流特性输入方式三相四线电压380V+10%频率50Hz+5Hz功率因数≥0.99总电流谐波≤3%直流特性电压范围240V~350V输出电压精度≤0.2%F.S电压纹波≤0.3%F.S输出电流精度≤0.2%F.S显示电压精度≤0.2%F.S显示电流精度≤0.2%F.S响应时间≤5ms回馈特性交流电压342V~440V(允许电压范围)交流频率47.5Hz~52.5Hz(允许电网频率)功率因数≥0.99总谐波含量≤3%切换时间≤10mS回馈功率支持满量程功率回馈通讯接口RS485(标配)、CAN(可选)、以太网(可选)外部模拟接口支持紧急...
