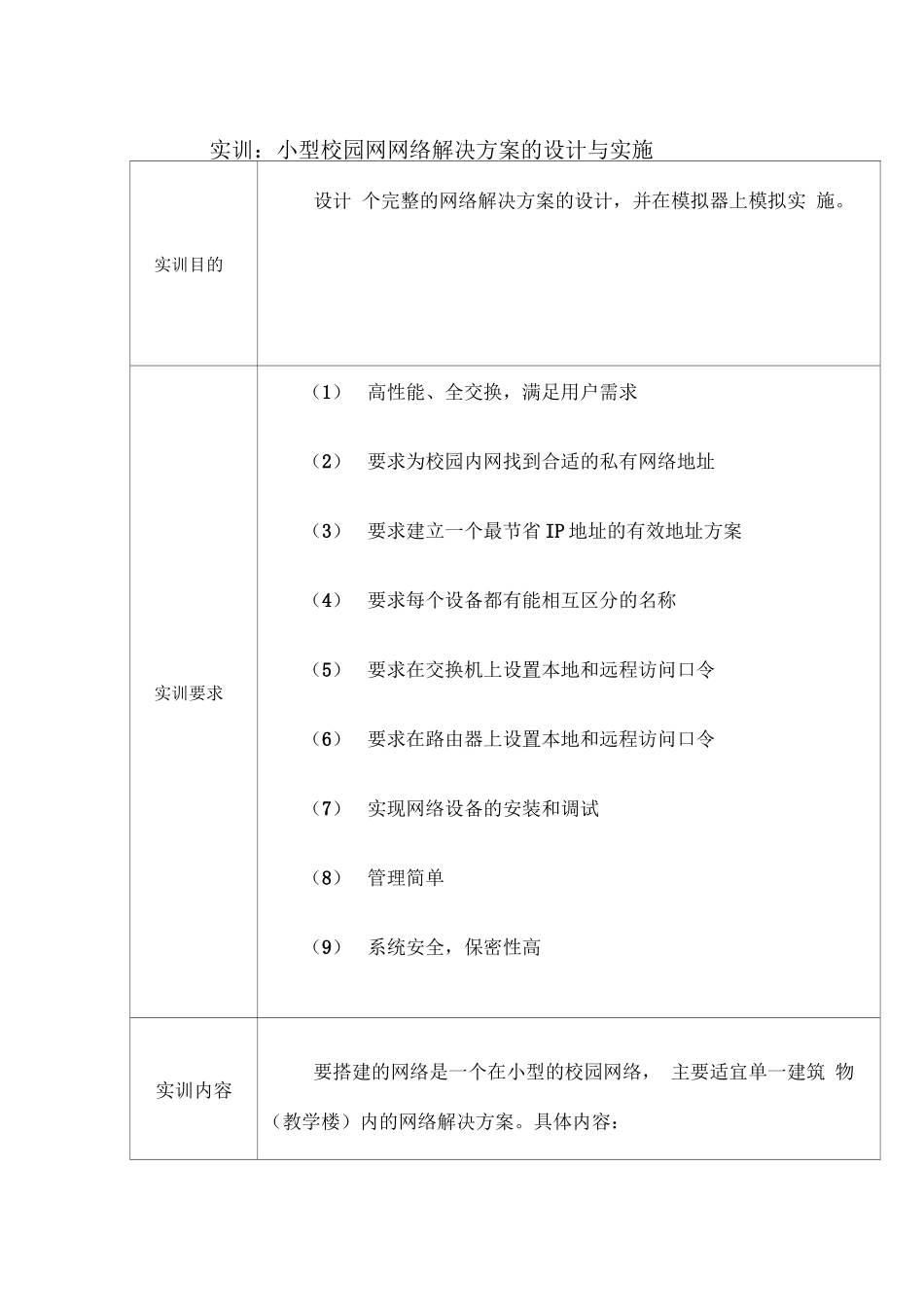

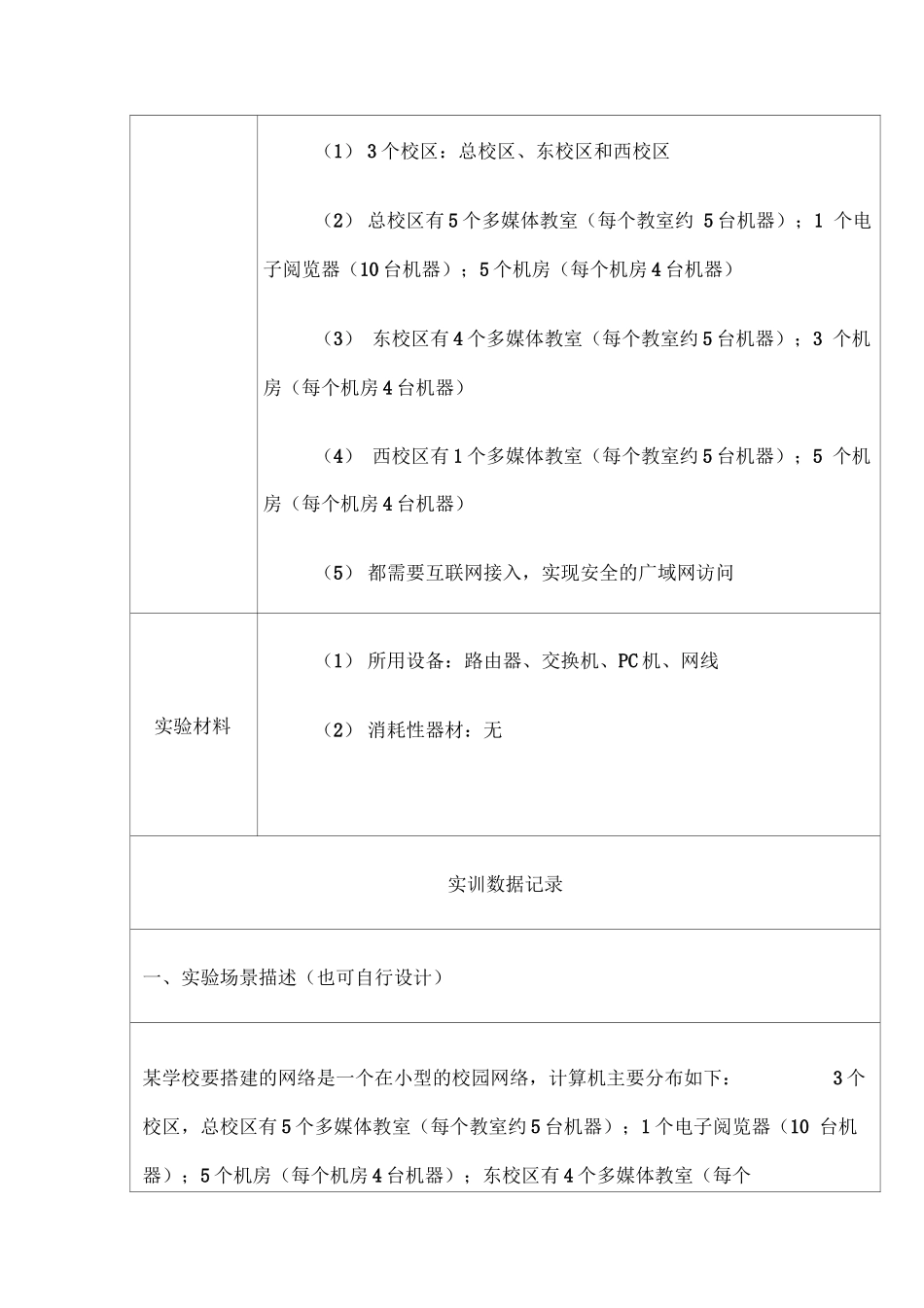

实训：小型校园网网络解决方案的设计与实施实训目的设计 个完整的网络解决方案的设计，并在模拟器上模拟实 施。实训要求（1）高性能、全交换，满足用户需求（2）要求为校园内网找到合适的私有网络地址（3）要求建立一个最节省 IP 地址的有效地址方案（4）要求每个设备都有能相互区分的名称（5）要求在交换机上设置本地和远程访问口令（6）要求在路由器上设置本地和远程访问口令（7）实现网络设备的安装和调试（8）管理简单（9）系统安全，保密性高实训内容要搭建的网络是一个在小型的校园网络， 主要适宜单一建筑 物（教学楼）内的网络解决方案。具体内容：（1） 3 个校区：总校区、东校区和西校区（2） 总校区有 5 个多媒体教室（每个教室约 5 台机器）；1 个电子阅览器（10 台机器）；5 个机房（每个机房 4 台机器）（3） 东校区有 4 个多媒体教室（每个教室约 5 台机器）；3 个机房（每个机房 4 台机器）（4） 西校区有 1 个多媒体教室（每个教室约 5 台机器）；5 个机房（每个机房 4 台机器）（5） 都需要互联网接入，实现安全的广域网访问实验材料（1） 所用设备：路由器、交换机、PC 机、网线（2） 消耗性器材：无实训数据记录一、实验场景描述（也可自行设计）某学校要搭建的网络是一个在小型的校园网络，计算机主要分布如下：3 个校区，总校区有 5 个多媒体教室（每个教室约 5 台机器）；1 个电子阅览器（10 台机器）；5 个机房（每个机房 4 台机器）；东校区有 4 个多媒体教室（每个教室约 5 台机器）； 3 个机房（每个机房 4 台机器）；西校区有 1 个多媒体 教室（每个教室约 5 台机器）； 5 个机房（每个机房 4 台机器）；都需要互 联网接入，实现安全的广域网访问二、网络拓扑图及描述三、实验步骤步礫尺简述^i＞光没计一下各个主机的厅和子网掩码.并在模抑器上画岀自 2 的拓扑图.如下 PSubnet Mask：255. 255.255.0Default Gateway: 192.168.10. 3Subnet Mask:255. 255.2S5. 0Default Gateway： 192. 168. 11. 4Address: 192 ・ 16$. 10.6Subnet Mack:255. 255.255.0Default Gateway：192.168. 10. 3PC3; IP Address： 192. 168. 3. 2Subnet Mask: 255. 255. 255. 0Default Gateway： 192 ・ 168. 3. 1PC4; IP Address : 192. 168. 1. 2Subnet Mask:255. 255. 255. 0Default Gateway： 192 ・ 168. 1....
