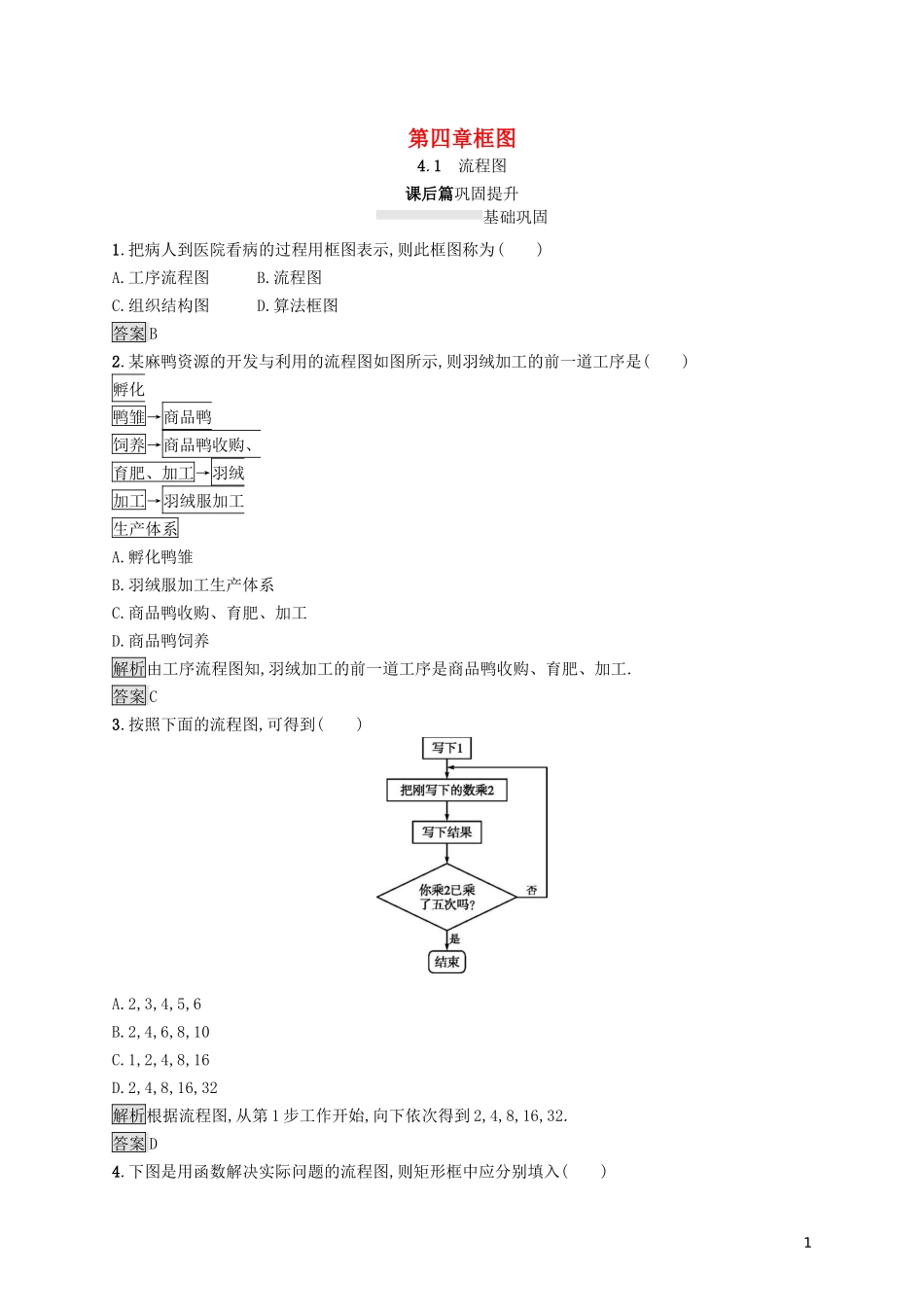

第四章框图4.1 流程图课后篇巩固提升基础巩固1.把病人到医院看病的过程用框图表示,则此框图称为( )A.工序流程图B.流程图C.组织结构图D.算法框图答案 B2.某麻鸭资源的开发与利用的流程图如图所示,则羽绒加工的前一道工序是( )孵化鸭雏→商品鸭饲养→商品鸭收购、育肥、加工→羽绒加工→羽绒服加工生产体系A.孵化鸭雏B.羽绒服加工生产体系C.商品鸭收购、育肥、加工D.商品鸭饲养解析由工序流程图知,羽绒加工的前一道工序是商品鸭收购、育肥、加工.答案 C3.按照下面的流程图,可得到( )A.2,3,4,5,6B.2,4,6,8,10C.1,2,4,8,16D.2,4,8,16,32解析根据流程图,从第 1 步工作开始,向下依次得到 2,4,8,16,32.答案 D4.下图是用函数解决实际问题的流程图,则矩形框中应分别填入( )1A.整理数据、求函数表达式B.画散点图、进行模型修改C.画散点图、求函数表达式D.整理数据、进行模型修改解析运用函数解决实际问题的步骤是收集数据、画散点图、选择函数模型、求函数表达式,然后进行检验,如果符合实际情况,就用该函数模型解决实际问题.答案 C5.执行下面的程序框图,若输入的 a,b,k 分别为 1,2,3,则输出的 M=( )A.203B.165C.72D.158解析当 n=1 时,M=1+12=32,a=2,b=32;当 n=2 时,M=2+23=83,a=32,b=83;当 n=3 时,M=32+ 38=158,a=83,b=158;n=4 时,终止循环.输出 M=158.答案 D6.椭圆 x2a2 + y2b2 =1(a>b>0)的面积为 S=πab,当 a=4,b=2 时,计算椭圆面积的流程图如图所示,则空白处应为 . 2解析由 S=πab 知,需要 a,b 的值,由已知 a=4,b=2,而且用的是处理框,故应为赋值.答案 a=4,b=27.数学证明常用方法之一的反证法,其操作流程为:第 1 步: ; 第 2 步: ; 第 3 步:所以假设不成立,原命题结论成立.解析反证法的步骤:第 1 步,假设命题结论不成立,即其反面成立;第 2 步,运用假设及其他条件进行推理,得到矛盾;第 3 步,所以假设不成立,原命题结论成立.答案假设命题结论不成立,即其反面成立 运用假设及其他条件进行推理,得到矛盾8.某市质量监督局计量认证审查流程图如下:从图中可得在审查过程中可能不被通过审查的环节有 处. 解析凡流程图中有关于审查判断框的都有可能不被通过审查.答案 39.景泰蓝是深受人们喜爱的手工艺品,现在我们把它的制作流程叙述如下:第一步是制胎,第二步是掐丝,第三步是点蓝,第四步是烧蓝,第五步是打磨,第六步是镀金.请你用工序流程图画出以上工序.解依题意,可画出工序流程图如图.制胎→掐丝→点...
