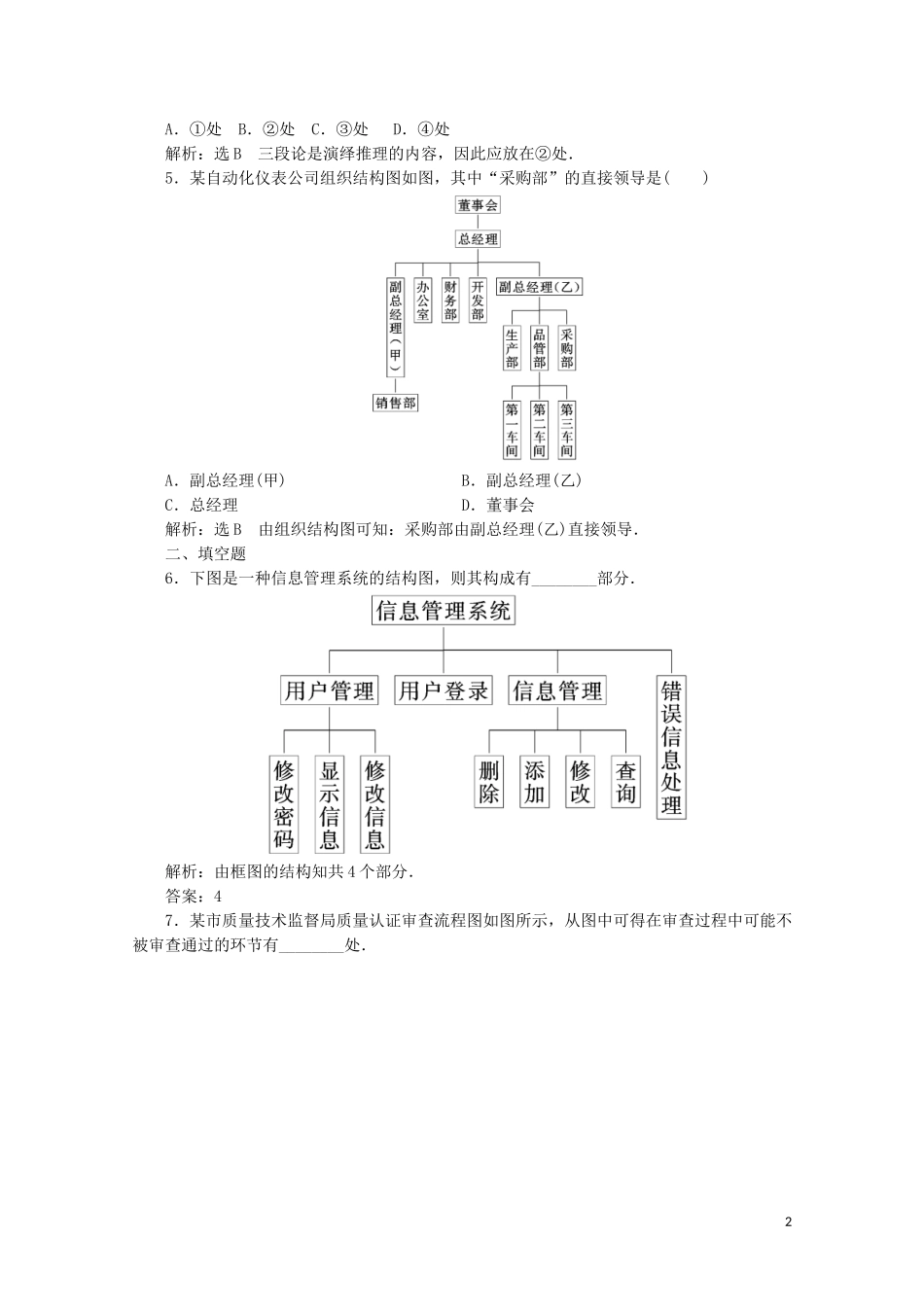

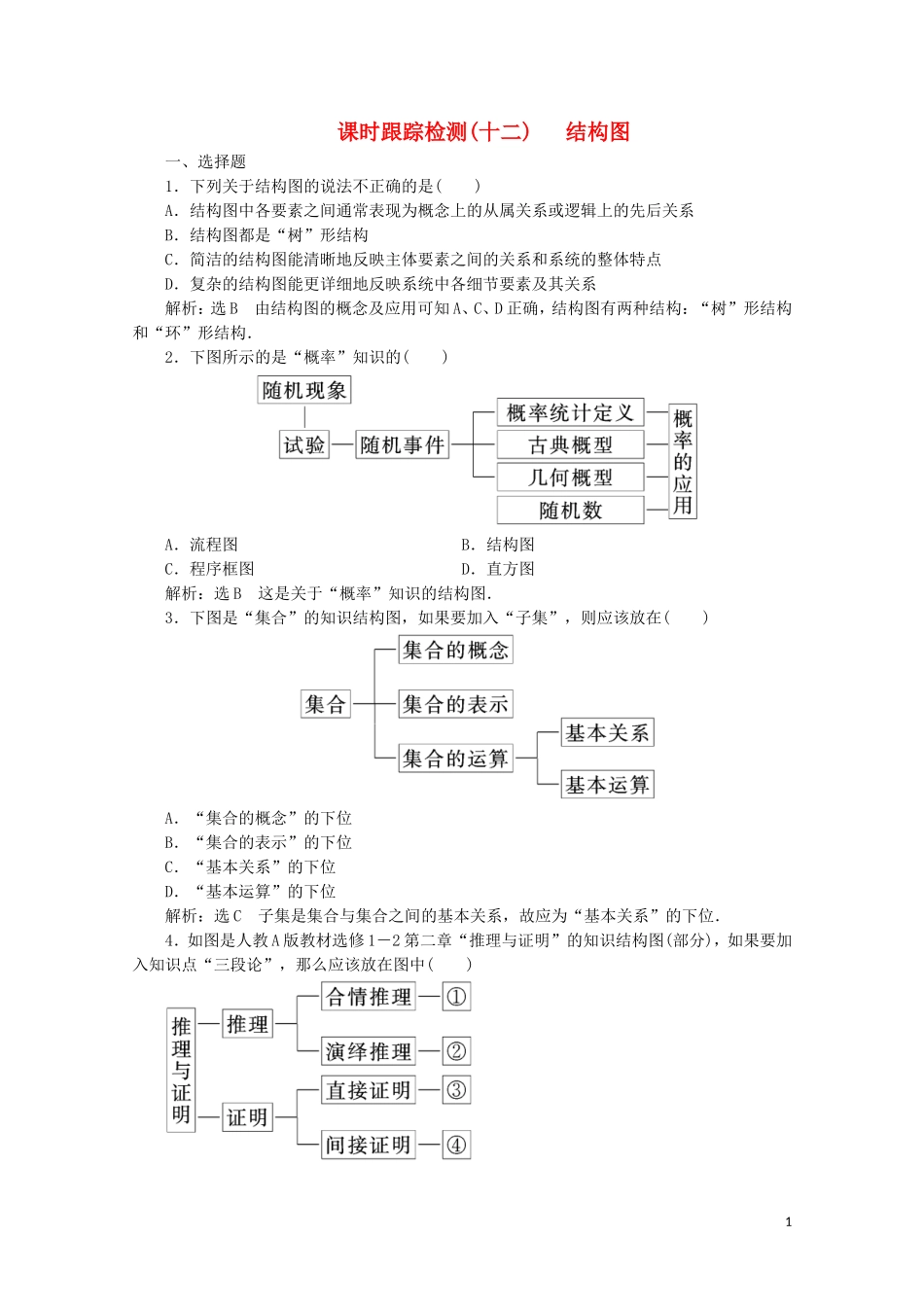

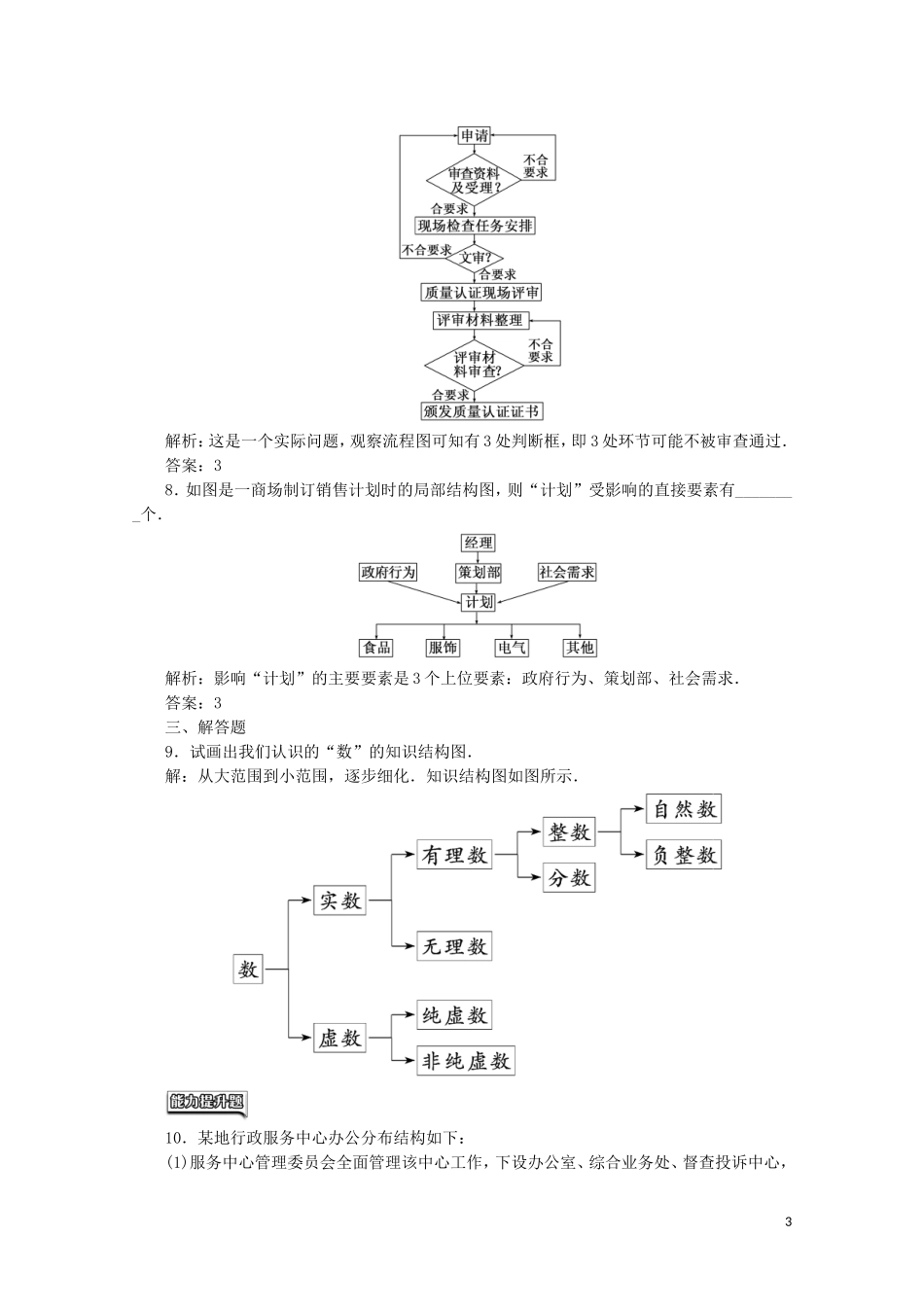

课时跟踪检测(十二) 结构图一、选择题1．下列关于结构图的说法不正确的是( )A．结构图中各要素之间通常表现为概念上的从属关系或逻辑上的先后关系B．结构图都是“树”形结构C．简洁的结构图能清晰地反映主体要素之间的关系和系统的整体特点D．复杂的结构图能更详细地反映系统中各细节要素及其关系解析：选 B 由结构图的概念及应用可知 A、C、D 正确，结构图有两种结构：“树”形结构和“环”形结构．2．下图所示的是“概率”知识的( )A．流程图 B．结构图C．程序框图 D．直方图解析：选 B 这是关于“概率”知识的结构图．3．下图是“集合”的知识结构图，如果要加入“子集”，则应该放在( )A．“集合的概念”的下位B．“集合的表示”的下位C．“基本关系”的下位D．“基本运算”的下位解析：选 C 子集是集合与集合之间的基本关系，故应为“基本关系”的下位．4．如图是人教 A 版教材选修 1－2 第二章“推理与证明”的知识结构图(部分)，如果要加入知识点“三段论”，那么应该放在图中( )1A．①处 B．②处 C．③处 D．④处解析：选 B 三段论是演绎推理的内容，因此应放在②处．5．某自动化仪表公司组织结构图如图，其中“采购部”的直接领导是( )A．副总经理(甲) B．副总经理(乙)C．总经理 D．董事会解析：选 B 由组织结构图可知：采购部由副总经理(乙)直接领导．二、填空题6．下图是一种信息管理系统的结构图，则其构成有________部分．解析：由框图的结构知共 4 个部分．答案：47．某市质量技术监督局质量认证审查流程图如图所示，从图中可得在审查过程中可能不被审查通过的环节有________处．2解析：这是一个实际问题，观察流程图可知有 3 处判断框，即 3 处环节可能不被审查通过．答案：38．如图是一商场制订销售计划时的局部结构图，则“计划”受影响的直接要素有________个．解析：
