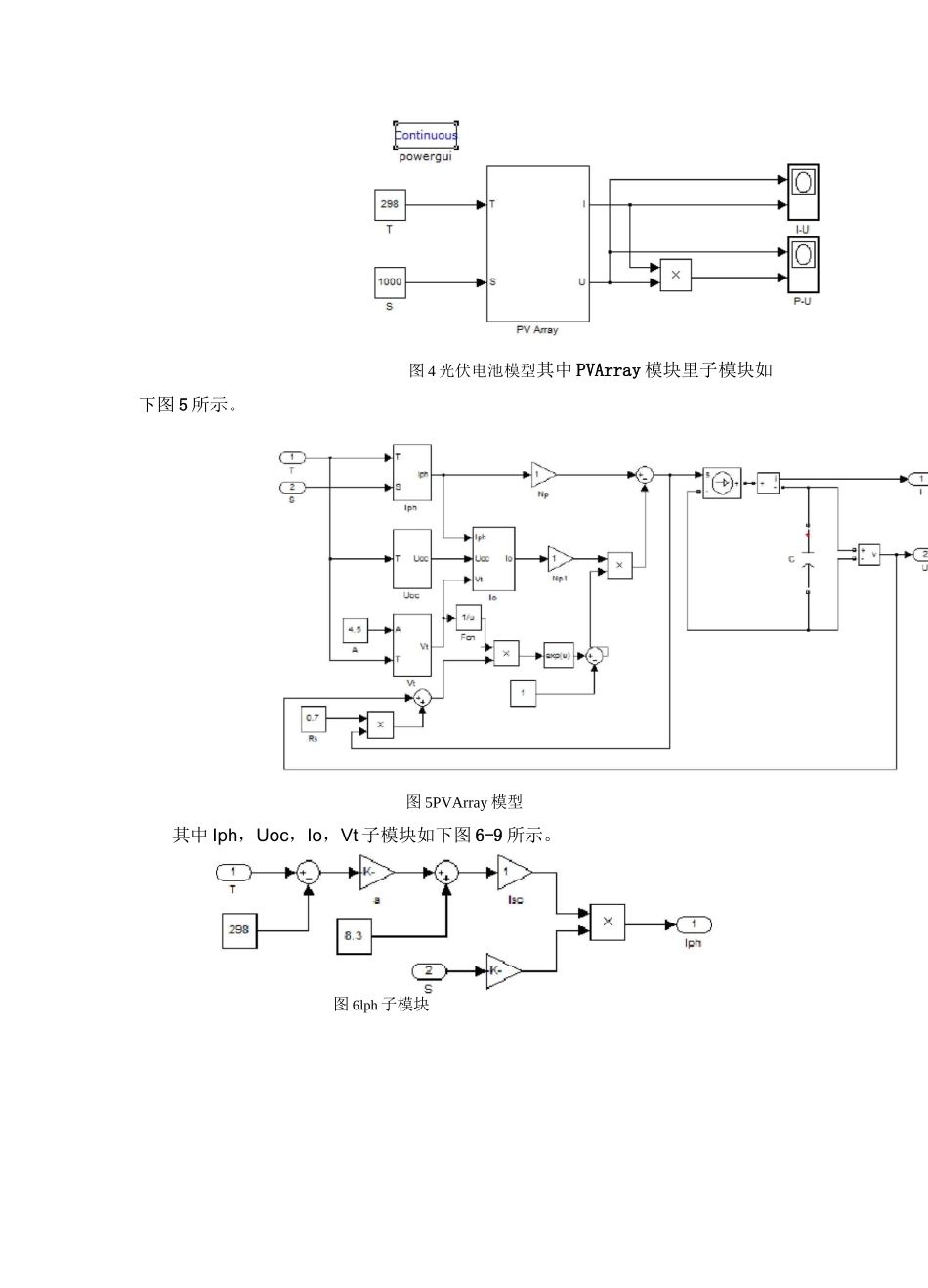

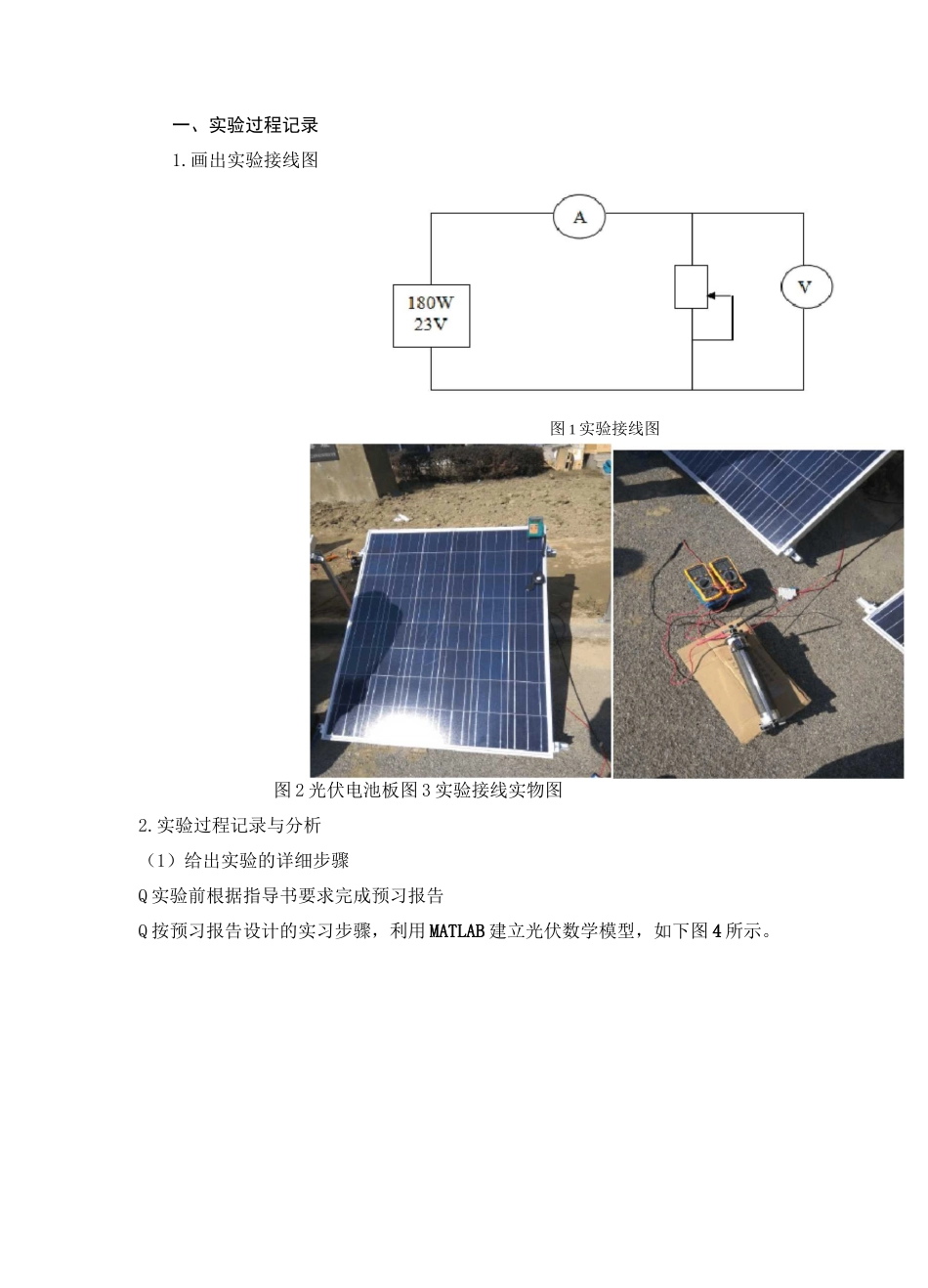

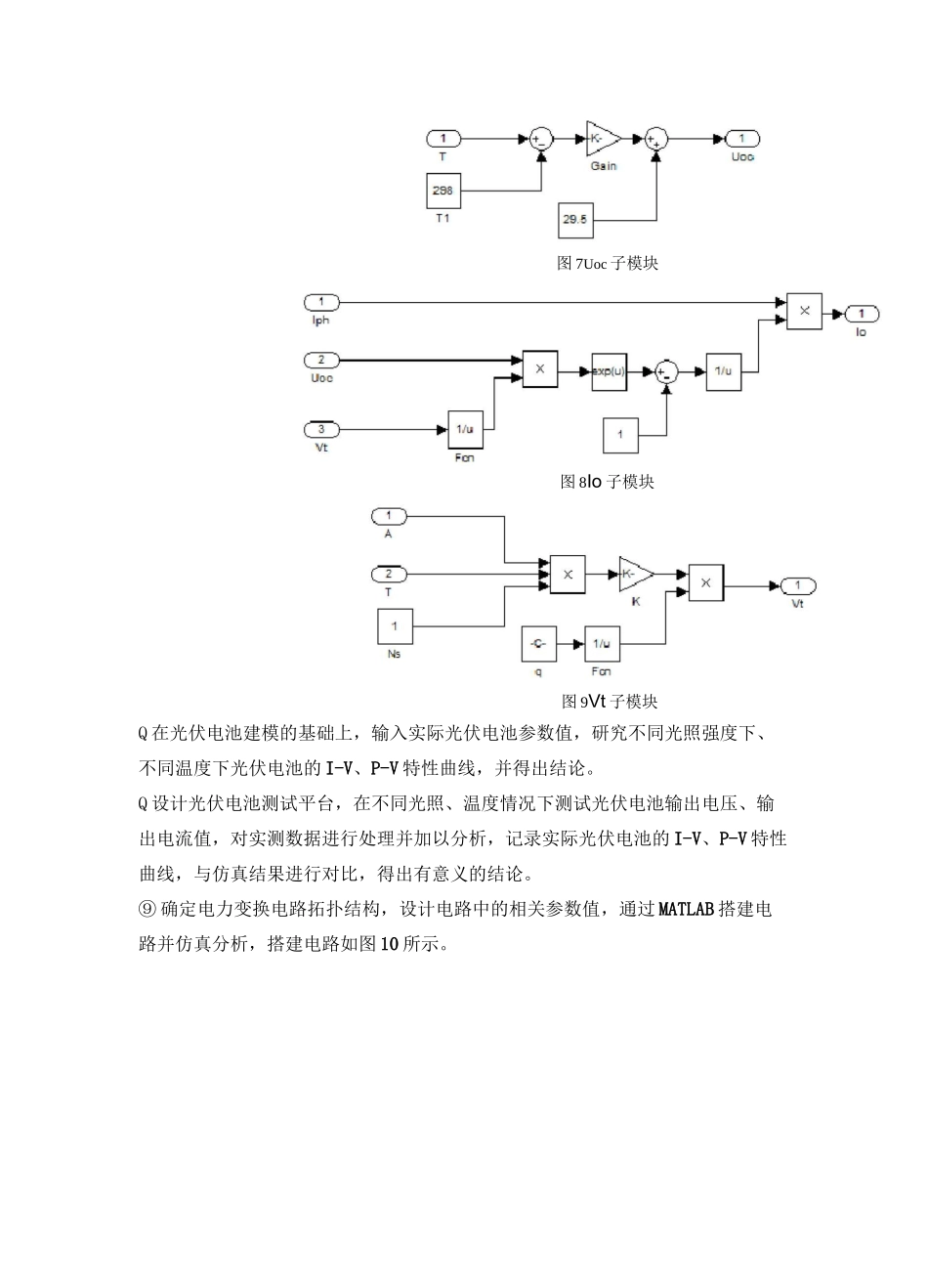

一、实验过程记录1.画出实验接线图图 1 实验接线图图 2 光伏电池板图 3 实验接线实物图2.实验过程记录与分析（1）给出实验的详细步骤Q 实验前根据指导书要求完成预习报告Q 按预习报告设计的实习步骤，利用 MATLAB 建立光伏数学模型，如下图 4 所示。图 4 光伏电池模型其中 PVArray 模块里子模块如下图 5 所示。图 5PVArray 模型其中 Iph，Uoc，Io，Vt 子模块如下图 6-9 所示。图 6lph 子模块图 7Uoc 子模块图 8Io 子模块图 9Vt 子模块Q 在光伏电池建模的基础上，输入实际光伏电池参数值，研究不同光照强度下、不同温度下光伏电池的 I-V、P-V 特性曲线，并得出结论。Q 设计光伏电池测试平台，在不同光照、温度情况下测试光伏电池输出电压、输出电流值，对实测数据进行处理并加以分析，记录实际光伏电池的 I-V、P-V 特性曲线，与仿真结果进行对比，得出有意义的结论。⑨ 确定电力变换电路拓扑结构，设计电路中的相关参数值，通过 MATLAB 搭建电路并仿真分析，搭建电路如图 10 所示。I©确定系统 MPPT 控制策略，建立 MPPT 模块仿真模型，并仿真分析。系统联调，调节离网型光伏发电系统的电路和控制参数值，仿真并分析最大功率跟踪控制效果。2）记录实验数据表 1 当 T=290K 时 S=1305W/m2 时的测试数据I(A)01.031.252.653.795.976.287.867.98U(V)27.326.226252421.5161.10P(W)026.98632.566.2590.96128.35100.488.6460表 2 当 T=287K 时 S=1305W/m2 时的测试数据I(A)011.52.63.936.06.688.048.12U(V)27.626.225.825.123.921.620.510P(W)026.238.765.2693.93129.6136.948.040表 3 当 T=287K 时 S=1278W/m2时的测试数据I(A)01.041.492.253.666.066.737.98.06U(V)26.826.22625.424.321.913.40.50P(W)027.24838.7457.1588.94132.7190.183.950二、实验结果处理与分析1.实验数据的整理和选择图 10 离网型光伏发电系使用 MATLAB 软件其中的 simulink 工具进行模型的搭建。再对其进行仿真,得到仿真曲线。使用 Excel 表格输入实验所测得 U、I、P,在对其自动生成 I-V,P-V曲线。2•绘制不同光照强度下、不同温度下光伏电池的 I-V、P-V 特性曲线；a10203。“024a3iQ图 11I-V 曲线图 12P-V 曲线当 T=290K 时 S=1305W/m2 时的测拟合曲线当 T=287K 时 S=1305W/m2 时的拟合曲线当 T=287K 时 S=1278W/m2 时的拟合曲线3. 所得实验数值和预习所得理论值比较，进行实验结果...
