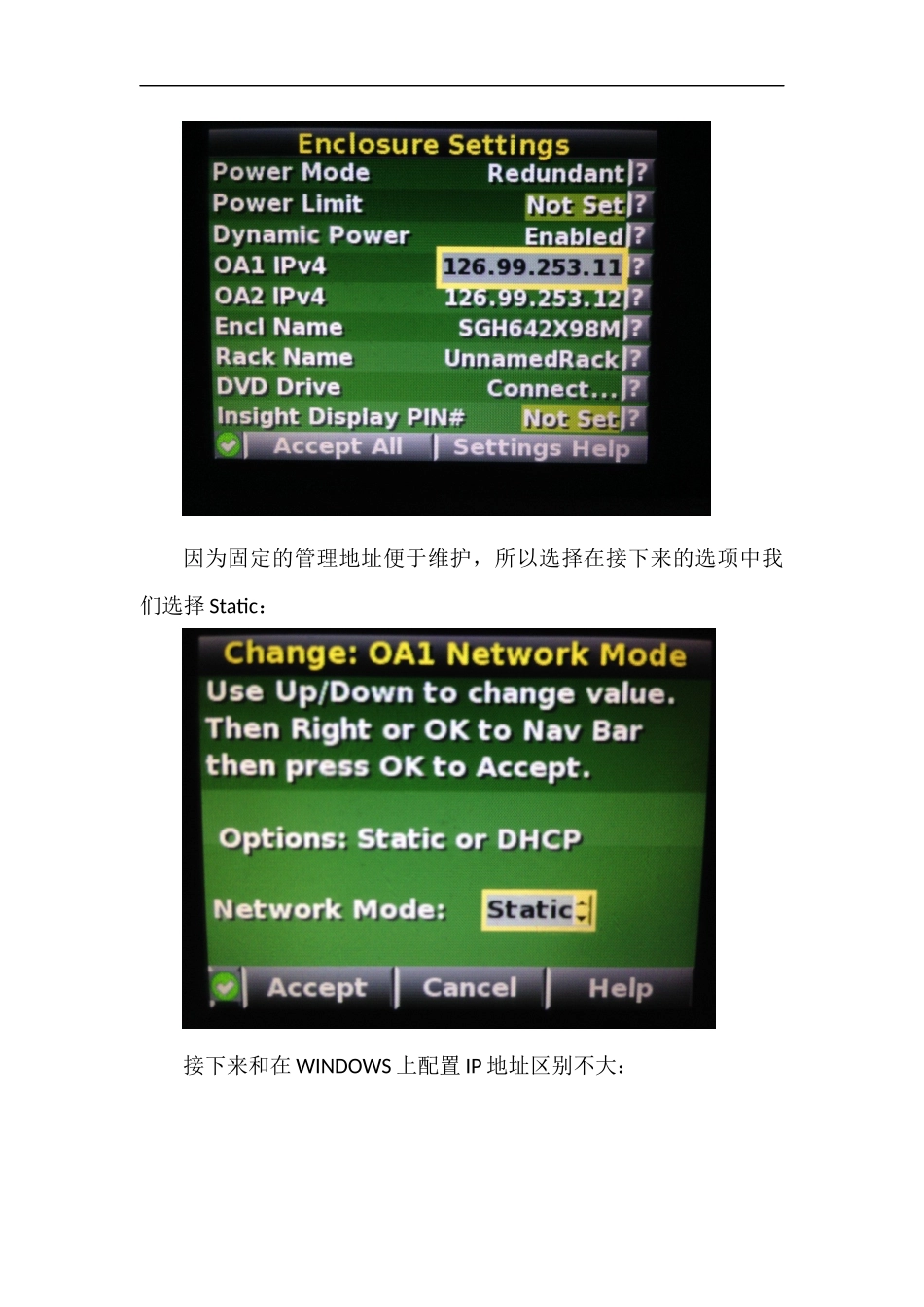

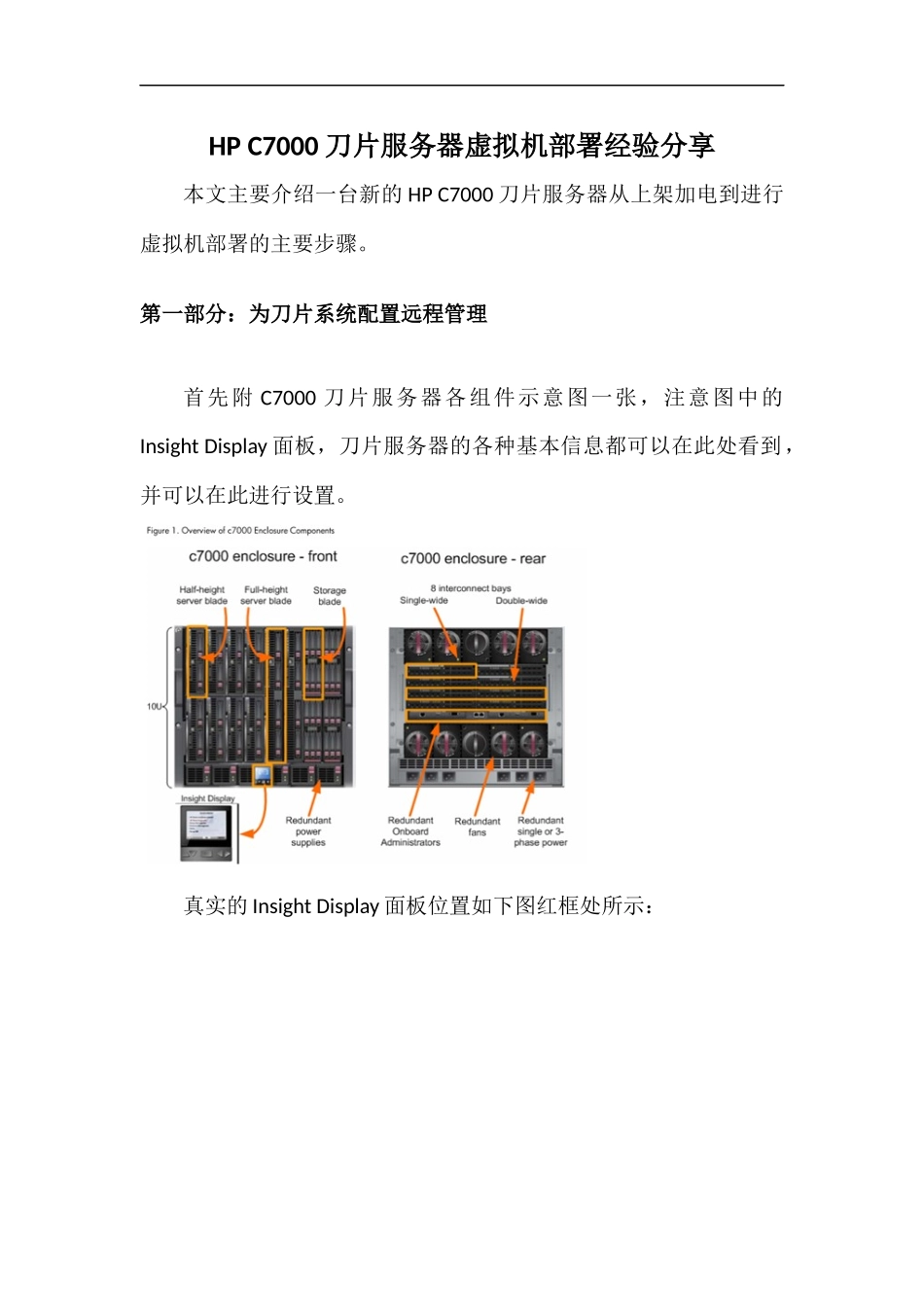

HPC7000刀片服务器虚拟机部署经验分享本文主要介绍一台新的HPC7000刀片服务器从上架加电到进行虚拟机部署的主要步骤。第一部分：为刀片系统配置远程管理首先附C7000刀片服务器各组件示意图一张，注意图中的InsightDisplay面板，刀片服务器的各种基本信息都可以在此处看到，并可以在此进行设置。真实的InsightDisplay面板位置如下图红框处所示：InsightDisplay面板上显示的菜单如下图所示，为了设置登录地址，我们需要先选择菜单的第二项EnclosureSettings：我司配有2块OnboardAdministrator模块（下文简称OA模块）用于刀片系统的管理，因此需要在接下来的菜单中分别选择“OA1IPv4”和“OA2IPv4”选项为2块OA模块配置IP地址：因为固定的管理地址便于维护，所以选择在接下来的选项中我们选择Static：接下来和在WINDOWS上配置IP地址区别不大：保存退出后，继续进行“OA2IPv4”的配置，随后我们就可以通过在WEB界面登录对整个刀片系统进行管理了。关于刀片系统的登录密码在这里插一句，如果能找到刀片系统的原始密码则用原始密码登陆，如果不能找到原始密码，就按照如下文档进行密码重置：在浏览器输入管理地址，输入初始用户名Administrator和密码可进入以下页面：随后可以在左侧选择“Users/Authentication”菜单中的“LocalUsers”选项，界面如下图：点击“New”创建OA的管理账号和密码：完成OA的管理账号创建后，可在以下页面为新建的用户账号配置管理权限和可供管理的设备范围。账号权限分为Administrator，Operator和User。其中Administrator能够对设备进行管理设置以及通过ILO连接的远程桌面登陆，Operator和User都不能够对设备进行修改，但是Operator可以通过ILO连接的远程桌面登陆。这里选择权限为“Administrator”，并勾选所有设备可供管理：第二部分：为单一的刀片配置远程管理完成第一部分的设置后，我们可以用新创建的账号登陆刀片OA，然后在左侧DeviceBays菜单中选择对应槽位的刀片，再选择ILO选项：这里选择WebAdministration，再会出现以下页面：选择左边Administration菜单下的UserAdministration：再点击点击LocalUsers下面的New创建管理员账号，注意在这里也可以选择管理员账号的权限：完成单个刀片的管理账号创建后，回到刀片系统的OA页面，在页面左侧选择“EnclosureSettings”菜单的“EnclosureBayIPAddressing”选项，可为每个刀片配置可直接登录的管理地址，页面显示如下：配置完成后，在浏览器输入单个刀片的管理地址，再填写创建好的用户名密码，就可以对单块刀片进行远程管理了。刀片系统相关的登录管理设置就介绍至此，希望对刀片系统的OA和ILO有更多了解的朋友可以阅读以下文档：第三部分：安装ESXI接下来需要为每一个槽位的刀片部署操作系统，本文主要介绍部署Vmware虚拟化的方式，因此需要为每块刀片安装ESXI。本章节所有操作均通过ILO远程登入刀片服务器进行，通过ILO地址成功登录后如下图所示：选择.NET开启远程控制窗口，在PowerSwitch菜单下选择RESET重启单台刀片服务器，启动过程如下图示：加载过程中按F8,设定硬盘RAID模式：选择“CreateLogicalDrive”，选中2块硬盘，选择对应的模式后按回车键创建逻辑分区：按F8保存设置：回到启动页面，在VirtualDrives菜单中选择“ImageFileCD-ROM/DVD”选项选择需要安装的ESXI镜像，点击“打开”：在PowerSwitch菜单中选择reset重启刀片服务器：等待ESXI进行安装前的加载完成：加载完成后，按回车键继续:按F11接受并继续：按回车键继续：等待安装程序搜集额外信息：因为是全新安装，所以我们选择直接回车：由于没有中文语言，所以在这里我们选择USDefault并回车：设置ESXIROOT账号的管理密码并回车：再次安装程序搜集额外信息：信息收集完成后提示硬盘会重新分配，按F11:等待程序安装：安装成功后按回车重启：重启后，无需操作，坐等至ESXI成功加载页面，如下图：按F2并输入之前设置的ROOT账号的密码：选择NetworkAdapter设置专门用于虚拟机进行远程管理的网卡：这里选择0和1号网卡进行管理，也可以选择其他网卡，不过务必记住自己的选择：指定好管理网卡后，选择第三项设置管理IP：选择第二项，设置管理网...
