光伏发电项目施工方案(安装)VIP免费

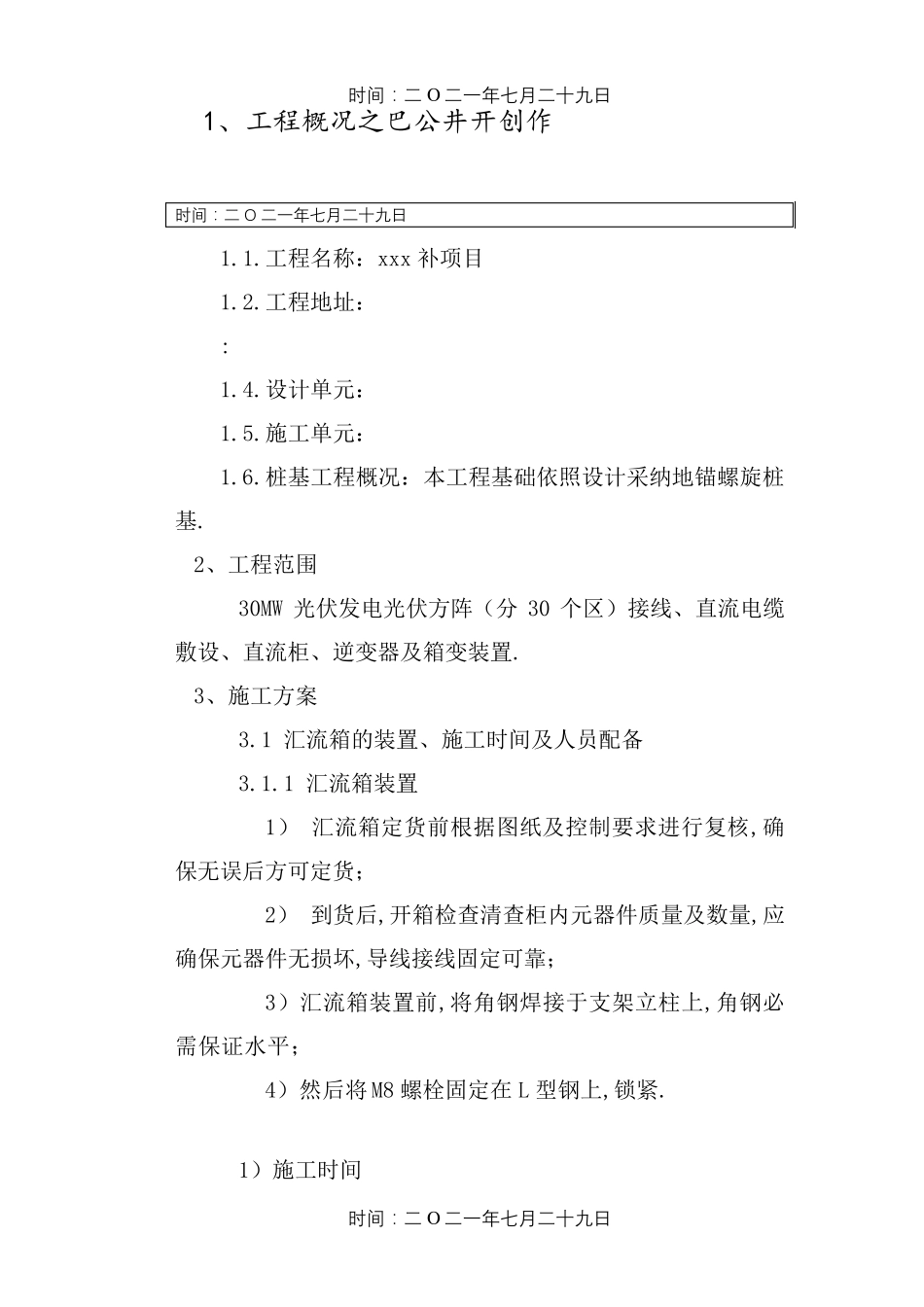

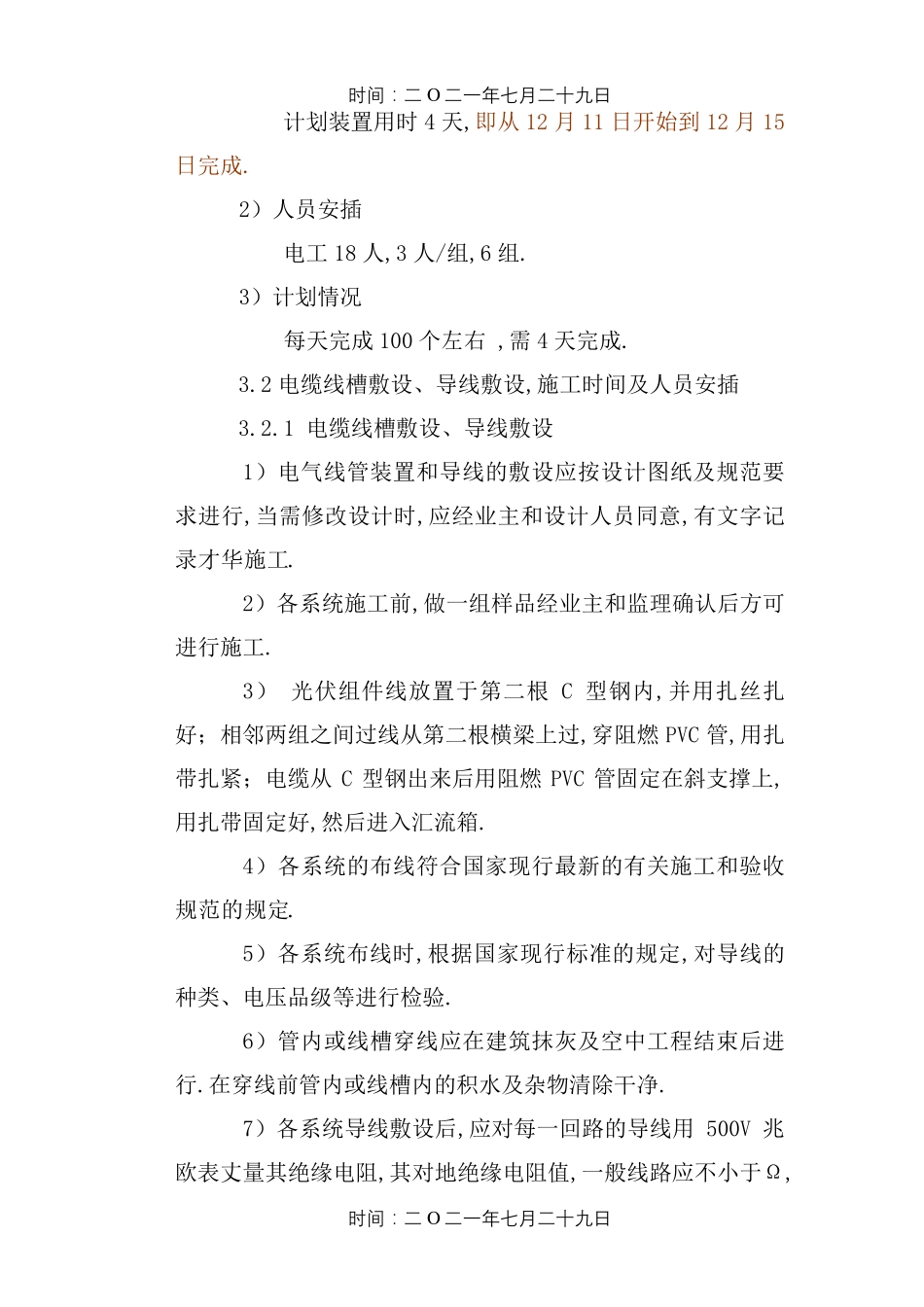

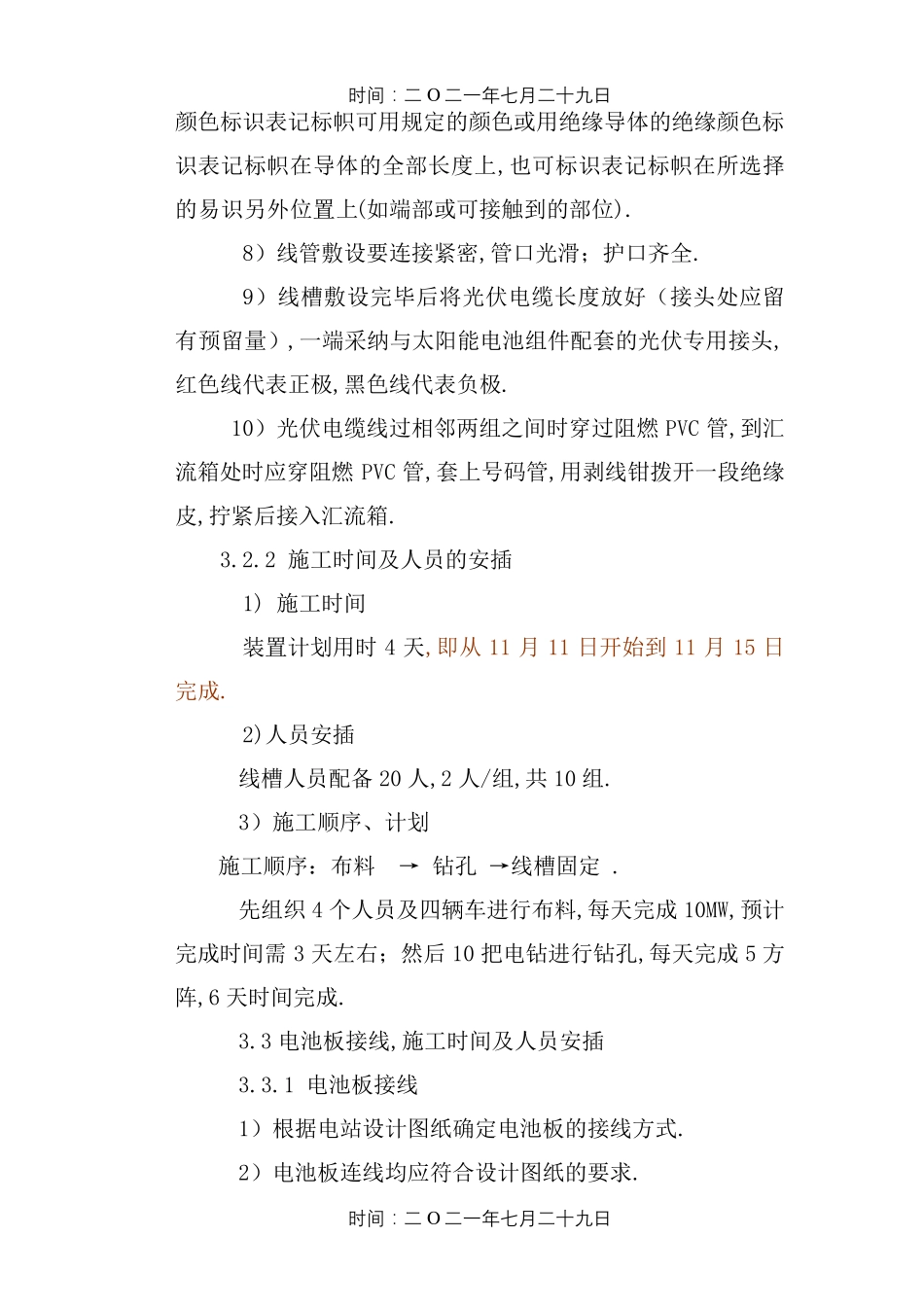

时间：二 O 二一年七月二十九日 时间：二 O 二一年七月二十九日 1、工程概况之巴公井开创作 时间：二 O 二一年七月二十九日 1.1.工程名称：xxx 补项目 1.2.工程地址： : 1.4.设计单元： 1.5.施工单元： 1.6.桩基工程概况：本工程基础依照设计采纳地锚螺旋桩基. 2、工程范围 30MW 光伏发电光伏方阵（分30 个区）接线、直流电缆敷设、直流柜、逆变器及箱变装置. 3、施工方案 3.1 汇流箱的装置、施工时间及人员配备 3.1.1 汇流箱装置 1） 汇流箱定货前根据图纸及控制要求进行复核,确保无误后方可定货； 2） 到货后,开箱检查清查柜内元器件质量及数量,应确保元器件无损坏,导线接线固定可靠； 3）汇流箱装置前,将角钢焊接于支架立柱上,角钢必需保证水平； 4）然后将M8 螺栓固定在L 型钢上,锁紧. 1）施工时间 时 间 ： 二 O 二 一年 七 月 二 十 九 日 时 间 ： 二 O 二 一年 七 月 二 十 九 日 计划装置用时4 天,即从12 月11 日开始到12 月15日完成. 2）人员安插 电工18 人,3 人/组,6 组. 3）计划情况 每天完成100 个左右 ,需4 天完成. 3.2 电缆线槽敷设、导线敷设,施工时间及人员安插 3.2.1 电缆线槽敷设、导线敷设 1）电气线管装置和导线的敷设应按设计图纸及规范要求进行,当需修改设计时,应经业主和设计人员同意,有文字记录才华施工. 2）各系统施工前,做一组样品经业主和监理确认后方可进行施工. 3） 光伏组件线放置于第二根C 型钢内,并用扎丝扎好；相邻两组之间过线从第二根横梁上过,穿阻燃PVC 管,用扎带扎紧；电缆从C 型钢出来后用阻燃PVC 管固定在斜支撑上,用扎带固定好,然后进入汇流箱. 4）各系统的布线符合国家现行最新的有关施工和验收规范的规定. 5）各系统布线时,根据国家现行标准的规定,对导线的种类、电压品级等进行检验. 6）管内或线槽穿线应在建筑抹灰及空中工程结束后进行.在穿线前管内或线槽内的积水及杂物清除干净. 7）各系统导线敷设后,应对每一回路的导线用500V 兆欧表丈量其绝缘电阻,其对地绝缘电阻值,一般线路应不小于Ω,时 间 ： 二 O 二 一年 七 月 二 十 九 日 时 间 ： 二 O 二 一年 七 月 二 十 九 日 颜色标识表记标帜可用规定的颜色或用绝缘导体的绝缘颜色标识表记标帜在导体的全部长度上,也可标识表记标帜在所选择的易识另外位置上(如端部或可接触到的部位). 8）线管敷设要连接紧密,管口光滑；...
