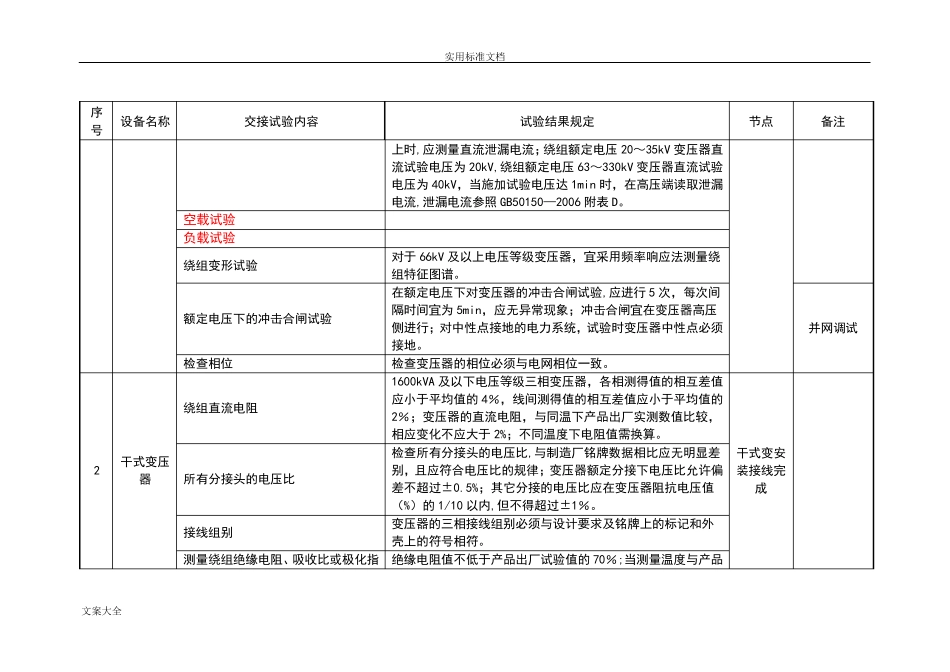

实用标准文档 文案大全 光伏项目电气试验节点及内容 序号 设备名称 交接试验内容 试验结果规定 节点 备注 1 主变压器（油变） 绝缘油试验 电压等级在66kV 及以上的变压器，应在注油静置后、耐压和局部放电试验24h 后、冲击合闸及额定电压下运行24h 后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。 各次测得的氢、乙炔、总烃含量，应无明显差别。新装变压器油中H2与烃类气体含量（μL/L)任一项不宜超过下列数值： 总烃：20, H2：10， C2H2：0;油中微量水分的测量，应符合下述规定：变压器油中的微量水分含量，对电压等级为110kV 的,不应大于20mg/L。 主变安装接线完成 绕组连同套管的直流电阻 1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的2％；线间测得值的相互差值应小于平均值的1%；变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；不同温度下电阻值需换算。 所有分接头的电压比 检查所有分接头的电压比,与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律；变压器额定分接下电压比允许偏差不超过±0.5%；其它分接的电压比应在变压器阻抗电压值(%）的1/10 以内，但不得超过±1％。 接线组别 变压器的三相接线组别必须与设计要求及铭牌上的标记和外壳上的符号相符。 测量与铁心绝缘的各紧固件及铁芯绝缘电阻 铁心必须一点接地；采用2500V 兆欧表测量,持续时间为1min，应无闪络及击穿现象。 非纯瓷套管试验 测量20kV 及以上非纯瓷套管的介质损耗角正切值tanδ和电容值;非纯瓷套管连同主变一起进行交流耐压试验，需测量耐实用标准文档 文案大全 序号 设备名称 交接试验内容 试验结果规定 节点 备注 压前后绝缘电阻。 有载调压切换装置检查和试验 变压器带电前应进行有载调压切换装置切换过程试验，检查切换开关切换触头的全部动作顺序，测量过渡电阻阻值和切换时间。测得的过渡电阻阻值、三相同步偏差、切换时间的数值、正反向切换时间偏差均符合制造厂技术要求.由于变压器结构及接线原因无法测量的，不进行该项试验；在变压器无电压下，手动操作不少于2 个循环、电动操作不少于5 个循环； 测量绕组连同套管的绝缘电阻、吸收比或极化指数 绝缘电阻值不低于产品出厂试验值的 70％；当测量温度与产品出厂试验时的温度不符合时，应换算到同一温度时的数值进行比较（换算规则见GB50150—2006 表7.0.9）；变压器电压等级为35kV 及以上，且...
