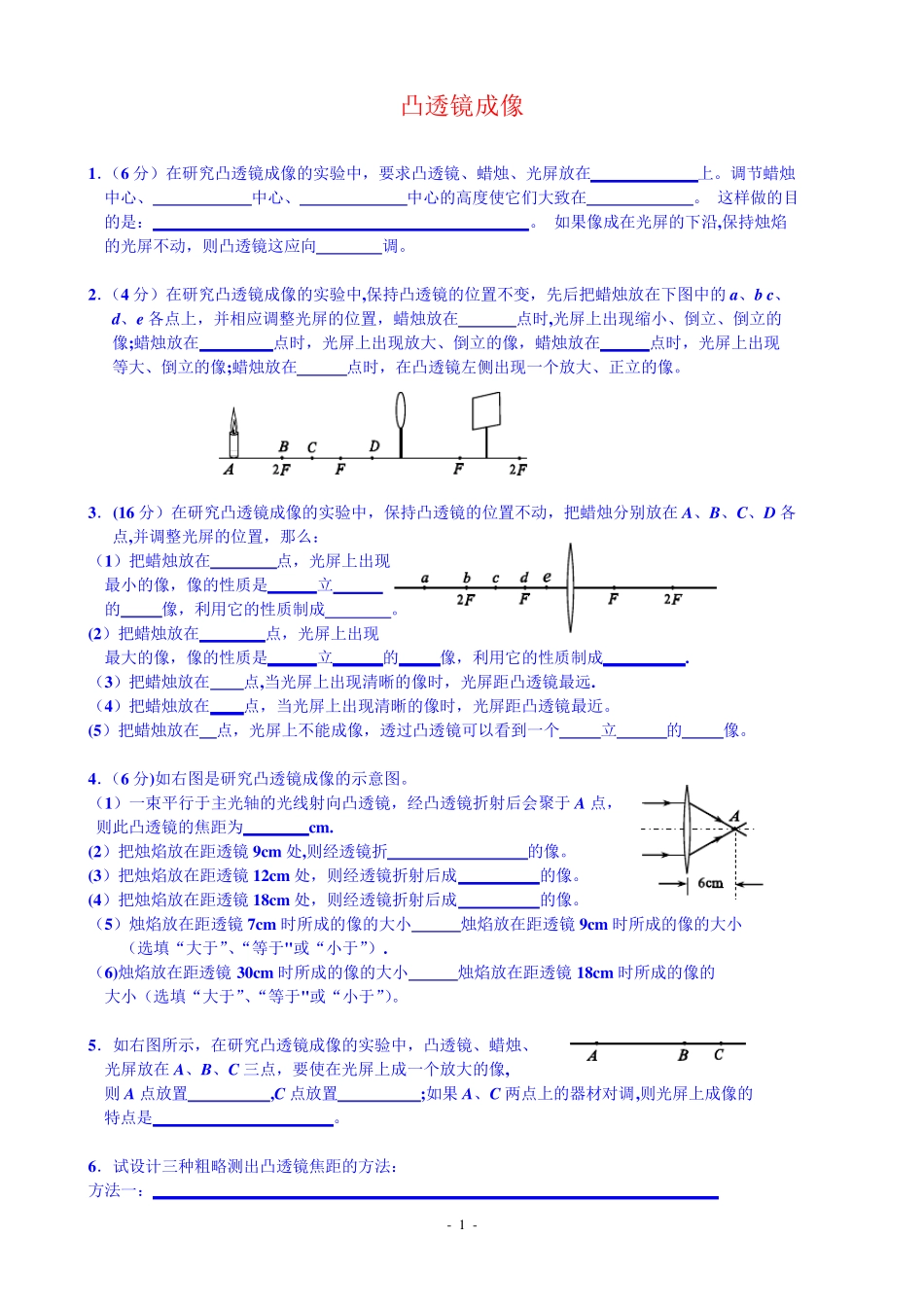

- 1 - 凸透镜成像 1．（6 分）在研究凸透镜成像的实验中，要求凸透镜、蜡烛、光屏放在 上。调节蜡烛 中心、 中心、 中心的高度使它们大致在 。 这样做的目 的是： 。 如果像成在光屏的下沿,保持烛焰 的光屏不动，则凸透镜这应向 调。 2．（4 分）在研究凸透镜成像的实验中,保持凸透镜的位置不变，先后把蜡烛放在下图中的a、b c、 d、e 各点上，并相应调整光屏的位置，蜡烛放在 点时,光屏上出现缩小、倒立、倒立的 像;蜡烛放在 点时，光屏上出现放大、倒立的像，蜡烛放在 点时，光屏上出现 等大、倒立的像;蜡烛放在 点时，在凸透镜左侧出现一个放大、正立的像。 3．(16 分）在研究凸透镜成像的实验中，保持凸透镜的位置不动，把蜡烛分别放在A、B、C、D 各 点,并调整光屏的位置，那么： （1）把蜡烛放在 点，光屏上出现 最小的像，像的性质是 立 的 像，利用它的性质制成 。 (2）把蜡烛放在 点，光屏上出现 最大的像，像的性质是 立 的 像，利用它的性质制成 . （3）把蜡烛放在 点,当光屏上出现清晰的像时，光屏距凸透镜最远. （4）把蜡烛放在 点，当光屏上出现清晰的像时，光屏距凸透镜最近。 (5）把蜡烛放在 点，光屏上不能成像，透过凸透镜可以看到一个 立 的 像。 4．（6 分)如右图是研究凸透镜成像的示意图。 （1）一束平行于主光轴的光线射向凸透镜，经凸透镜折射后会聚于A 点， 则此凸透镜的焦距为 cm. (2）把烛焰放在距透镜9cm 处,则经透镜折 的像。 (3）把烛焰放在距透镜12cm 处，则经透镜折射后成 的像。 (4）把烛焰放在距透镜18cm 处，则经透镜折射后成 的像。 （5）烛焰放在距透镜7cm 时所成的像的大小 烛焰放在距透镜9cm 时所成的像的大小 （选填“大于”、“等于"或“小于”）. （6)烛焰放在距透镜30cm 时所成的像的大小 烛焰放在距透镜18cm 时所成的像的 大小（选填“大于”、“等于"或“小于”）。 5．如右图所示，在研究凸透镜成像的实验中，凸透镜、蜡烛、 光屏放在A、B、C 三点，要使在光屏上成一个放大的像, 则A 点放置 ,C 点放置 ;如果A、C 两点上的器材对调,则光屏上成像的 特点是 。 6．试设计三种粗略测出凸透镜焦距的方法： 方法一： - 2 - ； 方法一： ； 方法三： . 7．（5 分） （1）在“探究凸透镜”的实验中，当蜡烛从甲图所示的a 点逐渐移到d 点的过程中,蜡烛分 别通过a、b、c、d 四点的 点时,在透镜...
