压密注浆技术VIP专享VIP免费

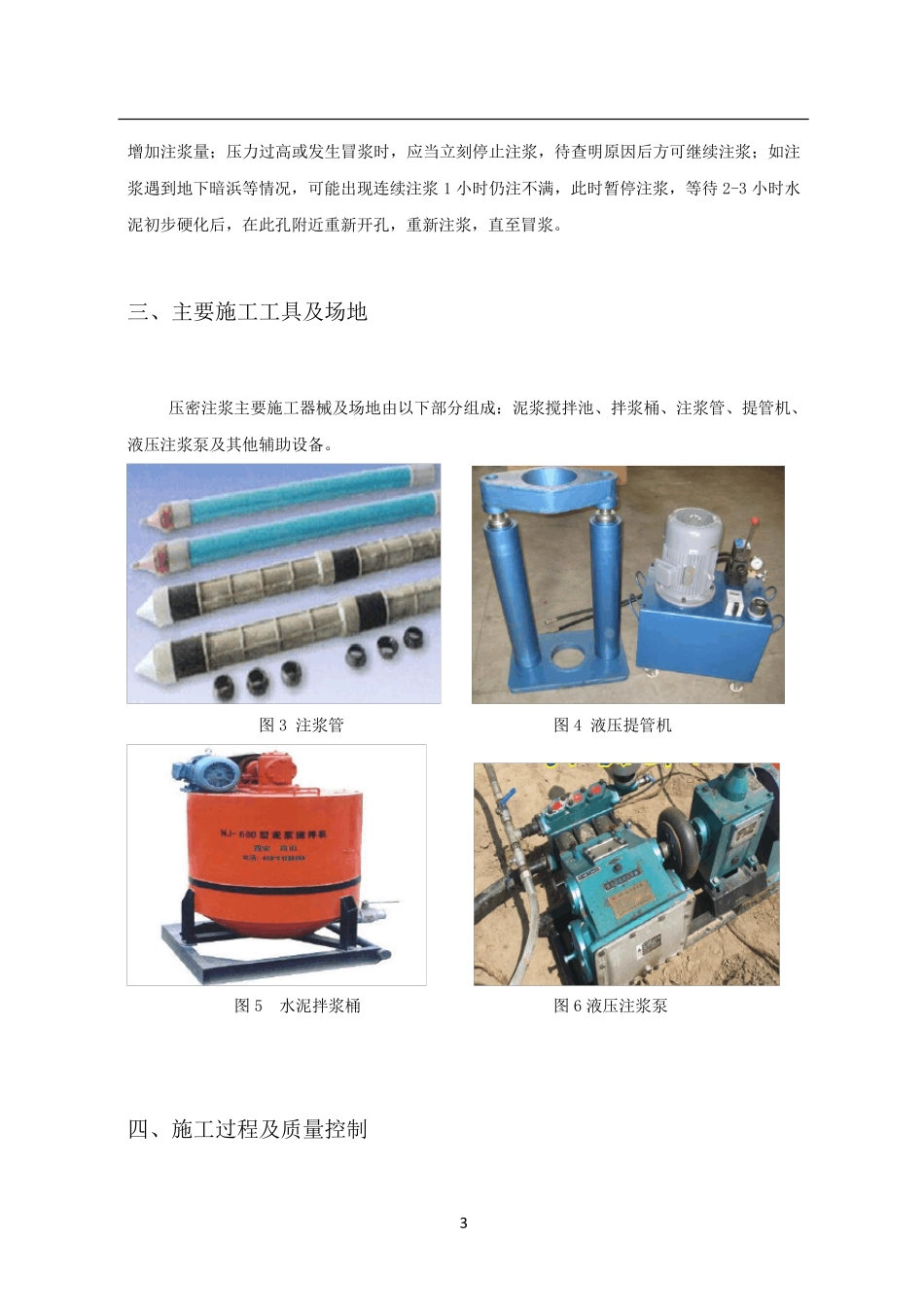

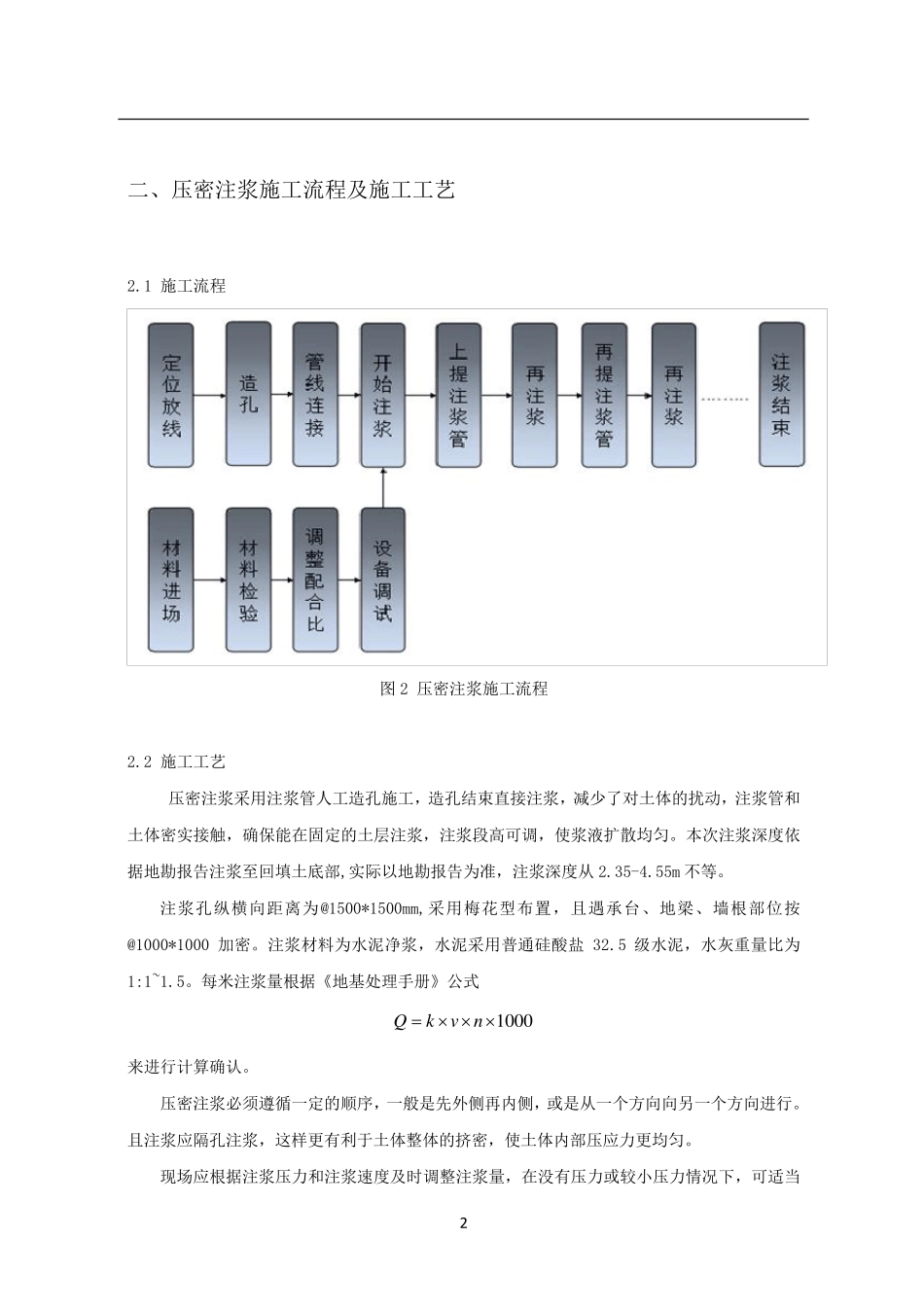

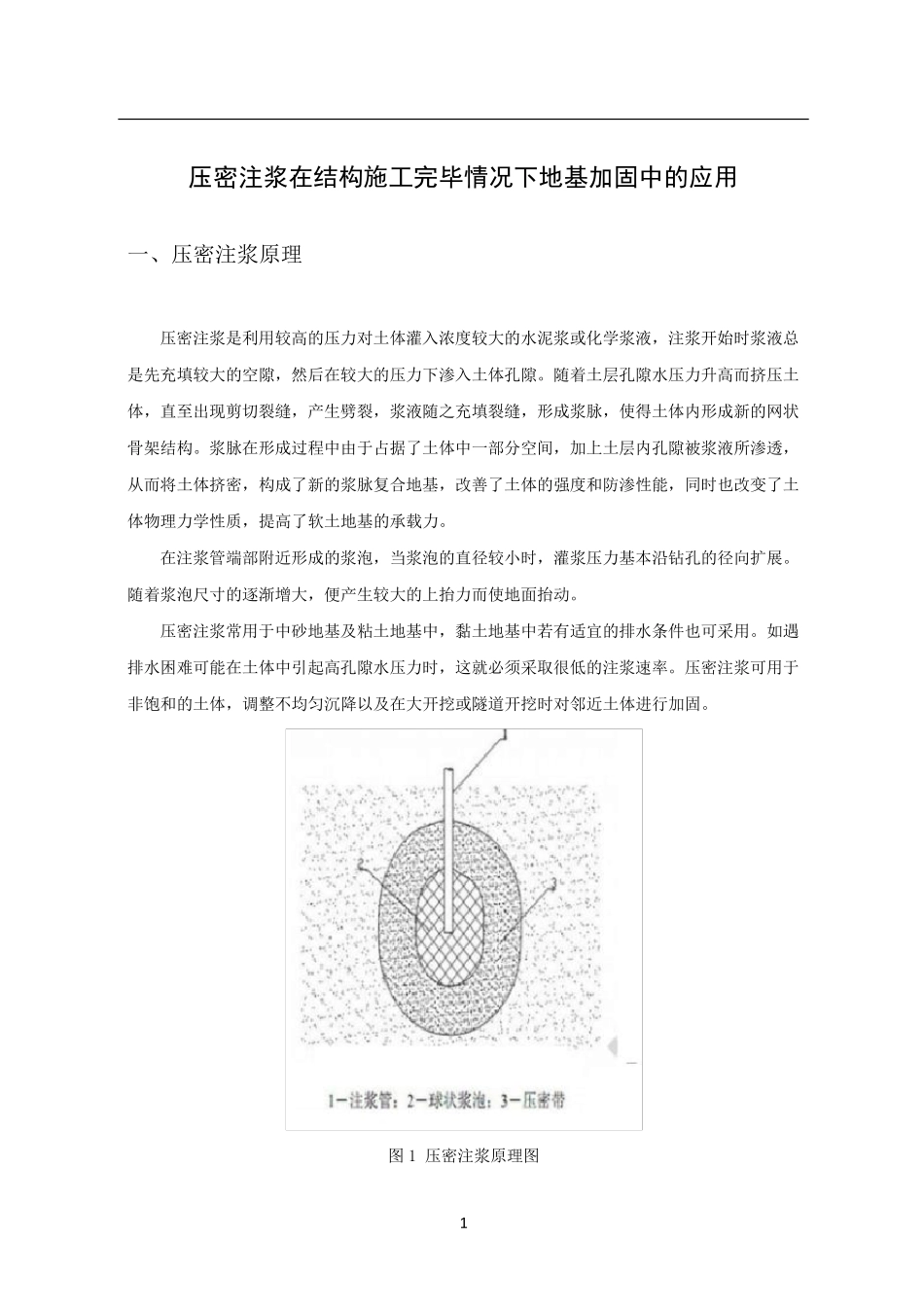

1 压密注浆在结构施工完毕情况下地基加固中的应用 一、压密注浆原理 压密注浆是利用较高的压力对土体灌入浓度较大的水泥浆或化学浆液，注浆开始时浆液总是先充填较大的空隙，然后在较大的压力下渗入土体孔隙。随着土层孔隙水压力升高而挤压土体，直至出现剪切裂缝，产生劈裂，浆液随之充填裂缝，形成浆脉，使得土体内形成新的网状骨架结构。浆脉在形成过程中由于占据了土体中一部分空间，加上土层内孔隙被浆液所渗透，从而将土体挤密，构成了新的浆脉复合地基，改善了土体的强度和防渗性能，同时也改变了土体物理力学性质，提高了软土地基的承载力。 在注浆管端部附近形成的浆泡，当浆泡的直径较小时，灌浆压力基本沿钻孔的径向扩展。随着浆泡尺寸的逐渐增大，便产生较大的上抬力而使地面抬动。 压密注浆常用于中砂地基及粘土地基中，黏土地基中若有适宜的排水条件也可采用。如遇排水困难可能在土体中引起高孔隙水压力时，这就必须采取很低的注浆速率。压密注浆可用于非饱和的土体，调整不均匀沉降以及在大开挖或隧道开挖时对邻近土体进行加固。 图1 压密注浆原理图 2 二、压密注浆施工流程及施工工艺 2.1 施工流程 图2 压密注浆施工流程 2.2 施工工艺 压密注浆采用注浆管人工造孔施工，造孔结束直接注浆，减少了对土体的扰动，注浆管和土体密实接触，确保能在固定的土层注浆，注浆段高可调，使浆液扩散均匀。本次注浆深度依据地勘报告注浆至回填土底部,实际以地勘报告为准，注浆深度从2.35-4.55m 不等。 注浆孔纵横向距离为@1500*1500mm,采用梅花型布置，且遇承台、地梁、墙根部位按@1000*1000 加密。注浆材料为水泥净浆，水泥采用普通硅酸盐32.5 级水泥，水灰重量比为1:1~1.5。每米注浆量根据《地基处理手册》公式 1000nvkQ 来进行计算确认。 压密注浆必须遵循一定的顺序，一般是先外侧再内侧，或是从一个方向向另一个方向进行。且注浆应隔孔注浆，这样更有利于土体整体的挤密，使土体内部压应力更均匀。 现场应根据注浆压力和注浆速度及时调整注浆量，在没有压力或较小压力情况下，可适当 3 增加注浆量；压力过高或发生冒浆时，应当立刻停止注浆，待查明原因后方可继续注浆；如注浆遇到地下暗浜等情况，可能出现连续注浆1 小时仍注不满，此时暂停注浆，等待2-3 小时水泥初步硬化后，在此孔附近重新开孔，重新注浆，直至冒浆。 三、主要施工工具及场地 压密注浆主要施工器械及场地由以下部分组成：泥浆搅...
