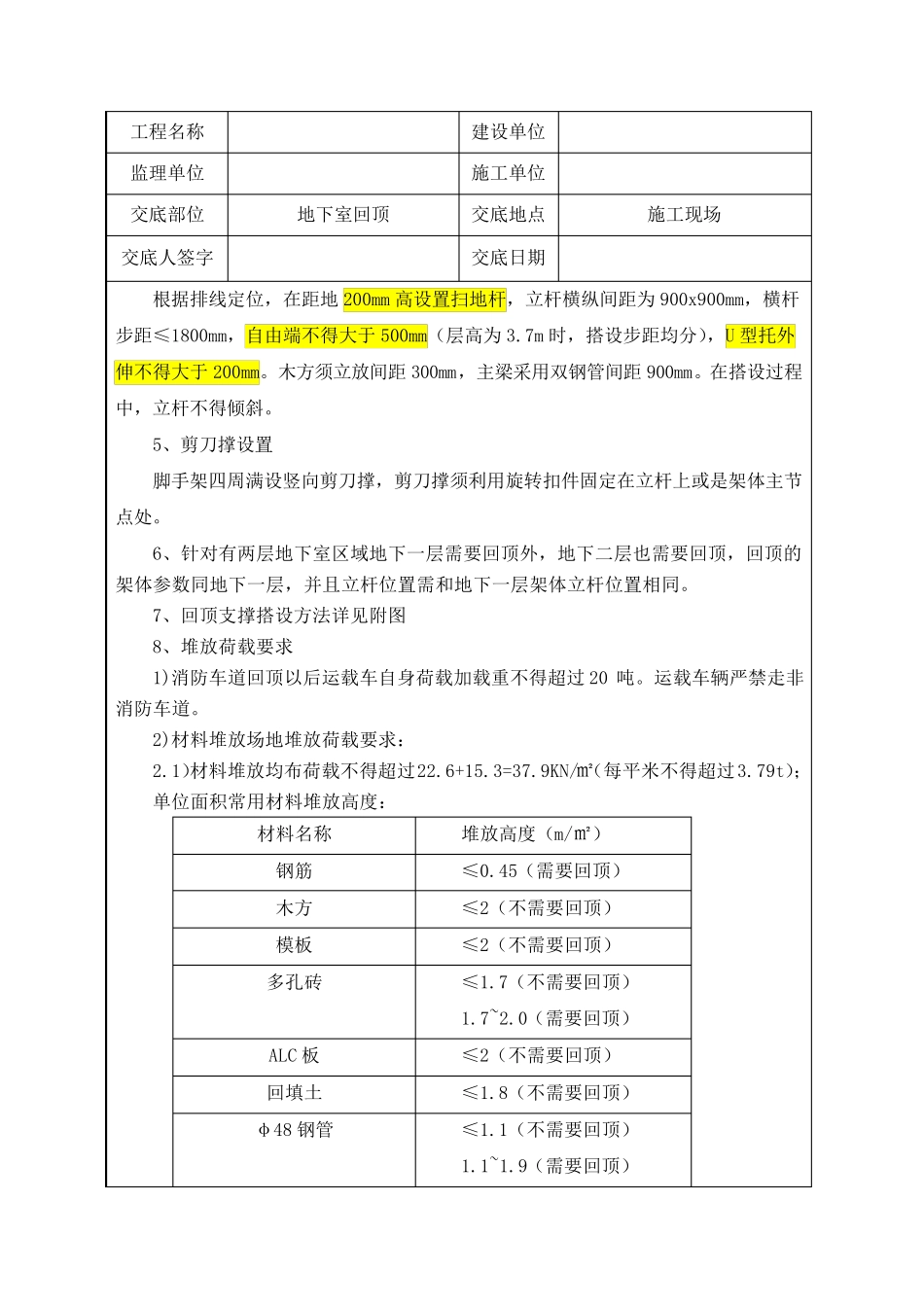

技术交底记录 编号: 工程名称 建设单位 监理单位 施工单位 交底部位 地下室回顶 交底地点 施工现场 交底人签字 交底日期 交底内容: 一、适用范围 适用于“地下室顶板回顶施工”。 地下室顶板堆放材料,当荷载不大于22.6KN/㎡情况下,不需要回顶,当消防车道需要作为主楼后期材料的运输通道及顶板堆放荷载大于22.6KN/㎡(每平米2.26t)和消防车道在未覆土情况下行车时,需按此交底进行地下室回顶。 二、施工准备 1、材料及机具 木方、钢管、扣件、U托、锤子、单头扳手、活动扳手、水平尺、钢卷尺、力矩扳手 三、地下室楼板回顶体系搭设施工 3.1 搭设步骤 拆除清理原有模板支撑体系→放线排杆→铺设垫板→搭设扫地杆及立杆→搭设横杆→搭设U 型托进行回顶支撑→搭设内部剪刀撑→搭设外围剪刀撑→在支撑架周围挂警示带 3.2 搭设方法 1、原有顶板支撑体系如是按立杆纵横距900×900 搭设,则不用拆除。 2、放线排杆 根据材料堆场和行车位置,搭设面积和堆放场地面积或行车面积相同。 3、铺设垫板 地面清理无杂物,垫板按照放线进行铺设100*100*15mm 多层板、平稳顺直,保证架体稳定。 4、支撑架体搭设 工程名称 建设单位 监理单位 施工单位 交底部位 地下室回顶 交底地点 施工现场 交底人签字 交底日期 根据排线定位,在距地200mm 高设置扫地杆,立杆横纵间距为900x900mm,横杆步距≤1800mm,自由端不得大于500mm(层高为3.7m 时,搭设步距均分),U 型托外伸不得大于200mm。木方须立放间距300mm,主梁采用双钢管间距900mm。在搭设过程中,立杆不得倾斜。 5、剪刀撑设置 脚手架四周满设竖向剪刀撑,剪刀撑须利用旋转扣件固定在立杆上或是架体主节点处。 6、针对有两层地下室区域地下一层需要回顶外,地下二层也需要回顶,回顶的架体参数同地下一层,并且立杆位置需和地下一层架体立杆位置相同。 7、回顶支撑搭设方法详见附图 8、堆放荷载要求 1)消防车道回顶以后运载车自身荷载加载重不得超过20 吨。运载车辆严禁走非消防车道。 2)材料堆放场地堆放荷载要求: 2.1)材料堆放均布荷载不得超过22.6+15.3=37.9KN/㎡(每平米不得超过3.79t); 单位面积常用材料堆放高度: 材料名称 堆放高度(m/㎡) 钢筋 ≤0.45(需要回顶) 木方 ≤2(不需要回顶) 模板 ≤2(不需要回顶) 多孔砖 ≤1.7(不需要回顶) 1.7~2.0(需要回顶) ALC 板 ≤2(不需要回顶) 回填土 ≤1.8(不需要回...
