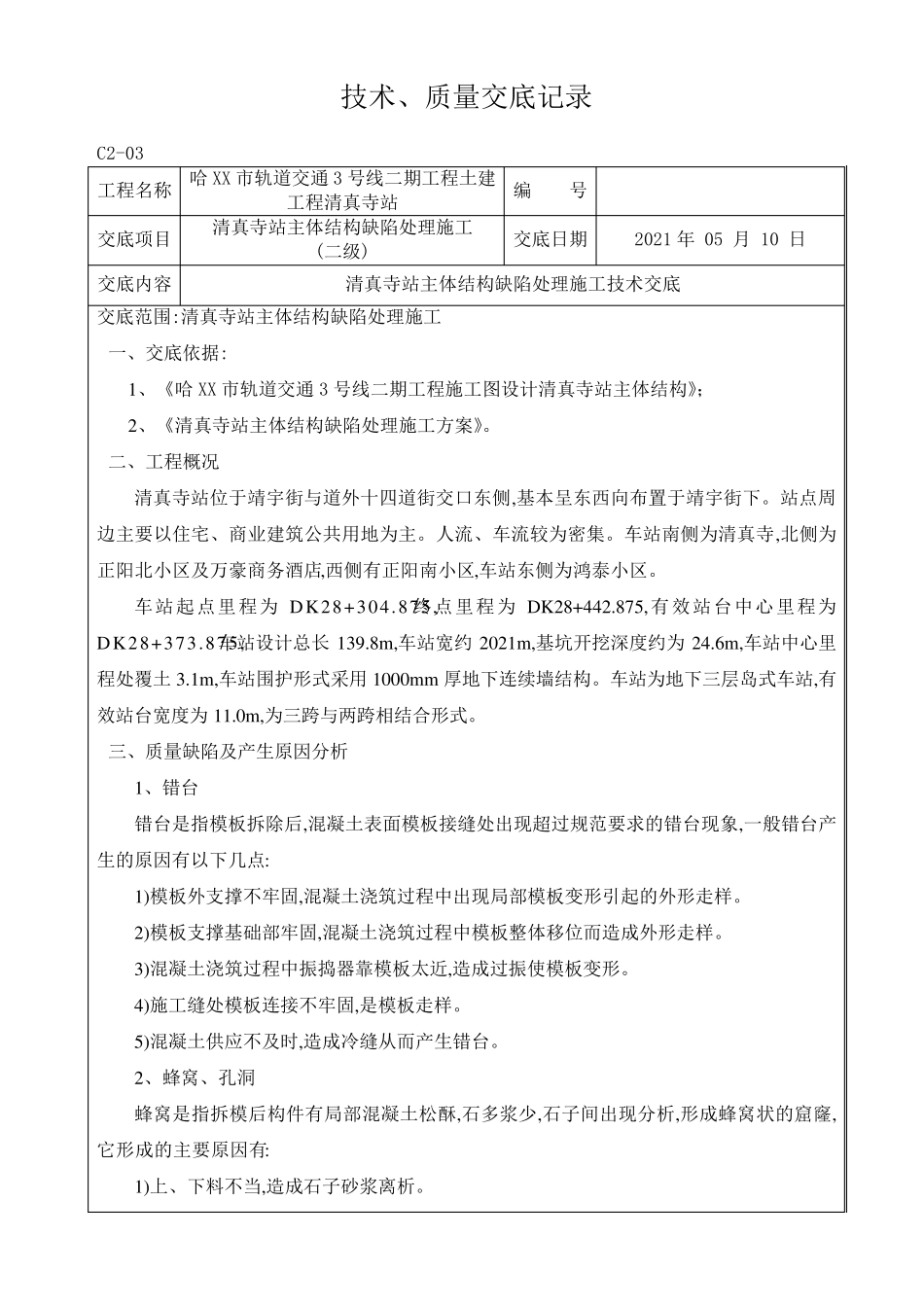

技术、质量交底记录 C2-03 工程名称 哈XX 市轨道交通3 号线二期工程土建工程清真寺站 编 号 交底项目 清真寺站主体结构缺陷处理施工 (二级) 交底日期 2021 年 05 月 10 日 交底内容 清真寺站主体结构缺陷处理施工技术交底 交底范围:清真寺站主体结构缺陷处理施工 一、交底依据: 1、《哈XX 市轨道交通3 号线二期工程施工图设计清真寺站主体结构》； 2、《清真寺站主体结构缺陷处理施工方案》。 二、工程概况 清真寺站位于靖宇街与道外十四道街交口东侧,基本呈东西向布置于靖宇街下。站点周边主要以住宅、商业建筑公共用地为主。人流、车流较为密集。车站南侧为清真寺,北侧为正阳北小区及万豪商务酒店,西侧有正阳南小区,车站东侧为鸿泰小区。 车站起点里程为DK28+304.875,终点里程为DK28+442.875,有效站台中心里程为DK28+373.875,车站设计总长139.8m,车站宽约2021m,基坑开挖深度约为24.6m,车站中心里程处覆土3.1m,车站围护形式采用1000mm 厚地下连续墙结构。车站为地下三层岛式车站,有效站台宽度为11.0m,为三跨与两跨相结合形式。 三、质量缺陷及产生原因分析 1、错台 错台是指模板拆除后,混凝土表面模板接缝处出现超过规范要求的错台现象,一般错台产生的原因有以下几点: 1)模板外支撑不牢固,混凝土浇筑过程中出现局部模板变形引起的外形走样。 2)模板支撑基础部牢固,混凝土浇筑过程中模板整体移位而造成外形走样。 3)混凝土浇筑过程中振捣器靠模板太近,造成过振使模板变形。 4)施工缝处模板连接不牢固,是模板走样。 5)混凝土供应不及时,造成冷缝从而产生错台。 2、蜂窝、孔洞 蜂窝是指拆模后构件有局部混凝土松酥,石多浆少,石子间出现分析,形成蜂窝状的窟窿,它形成的主要原因有: 1)上、下料不当,造成石子砂浆离析。 工程名称 哈XX 市轨道交通3 号线二期工程土建工程清真寺站 编 号 交底项目 清真寺站主体结构缺陷处理施工 (二级) 交底日期 2021 年 05 月 10 日 交底内容 清真寺站主体结构缺陷处理施工技术交底 2)混凝土的振捣不实,或漏振,或振捣时间不够。 3)模板缝隙未堵严,造成水泥浆流失。 4)钢筋过密,未稍加间隙就继续灌注混凝土。 3、麻面 麻面是指混凝土构件表面局部缺浆,出现无数的小凹坑,但无露筋现象,它产生的原因主要有以下几点: 1)模板表面粗糙活粘附水泥浆渣等杂物未清理干净,拆模时混凝土表面被粘贴产生麻面。 2)模板湿润度不够,构件表面混凝土的水分被吸收,使混凝...
