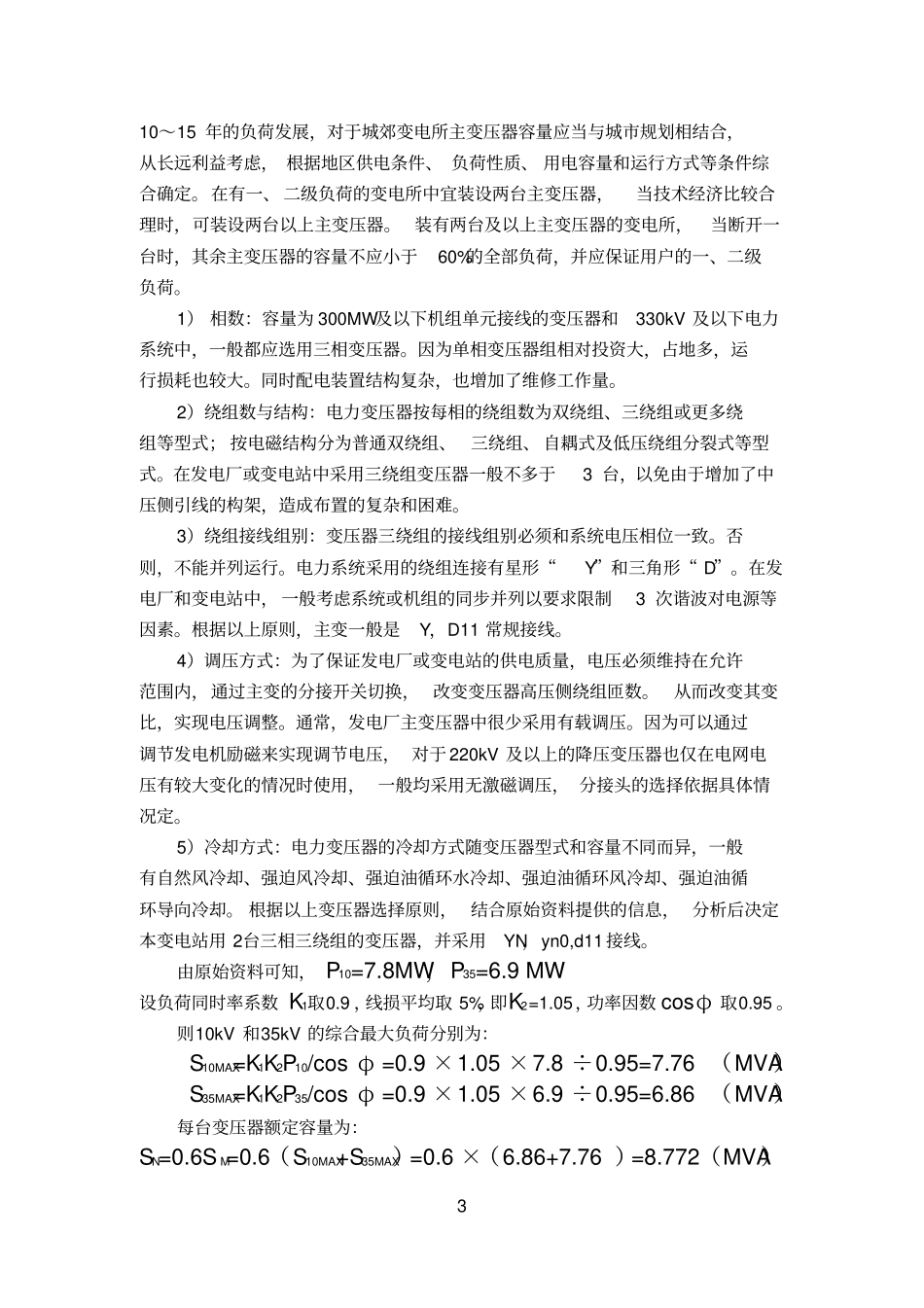

1 110KV降压变电站电气一次部分初步设计一、变电站的作用1. 变电站在电力系统中的地位电力系统是由变压器、 输电线路、 用电设备组成的网络， 它包括通过电的或机械的方式连接在网络中的所有设备。电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机）、变换（变压器、整流器、逆变器）、输送和分配（电力传输线、配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态， 如同步发电机的励磁调节器，调速器以及继电器等。2. 电力系统供电要求（1）保证可靠的持续供电：供电的中断将使生产停顿，生活混乱，甚至危及人身和设备的安全， 形成十分严重的后果。 停电给国民经济造成的损失远远超过电力系统本身的损失。因此，电力系统运行首先足可靠、持续供电的要求。（2）保证良好的电能质量：电能质量包括电压质量，频率质量和波形质量这三个方面， 电压质量和频率质量均以偏移是否超过给定的数来衡量，例如给定的允许电压偏移为额定电压的正负5%，给定的允许频率偏移为正负0.2 — 0.5%HZ等，波形质量则以畸变率是否超过给定值来衡量。（3）保证系统运行的经济性：电能生产的规模很大，消耗的一次能源在国民经济一次能源总消耗占的比重约为1/3 ，而且在电能变换， 输送，分配时的损耗绝对值也相当可观。 因此，降低每生产一度电能损耗的能源和降低变换，输送，分配时的损耗，又极其重要的意义。二、变电站与系统互联的情况1. 待建变电站基本资料（1）待建变电站位于城郊，站址四周地势平坦，站址附近有三级公路，交通方便。（2）该变电站的电压等级为 110KV,35KV,10KV三个电压等级。 110KV是本变电站的电源电压， 35KV，10KV是二次电压。（3）该变电站通过双回 110KV线路与 100公里外的系统相连，系统容量为1250MVA，系统最小电抗（即系统的最大运行方式） 为 0.2（以系统容量为基准） ，系统最大电抗（即系统的最小运行方式）为 0.3 。2 2. 35KV和10KV负荷统计资料35KV和10KV用户负荷统计资料如表 1-1,1-2 所示，最大负荷利用小时为Tmax=5500h,同时率取 0.9 ，线损率取 5%，功率因数取 0.95 。线路每相每公里电抗值 X0=0.4Ω /km 基准电压 UB取各级的平均电压，平均电压为 1.05 额定电压。（1）35KV部分的最大负荷电压等级负荷名称容量（ MW）负荷性质线路距离（ KM）35KV 炼钢厂4.2 1 架空线路15 901 线2.7 1 架空线路12 表 1-1 （2）10KV部分...
