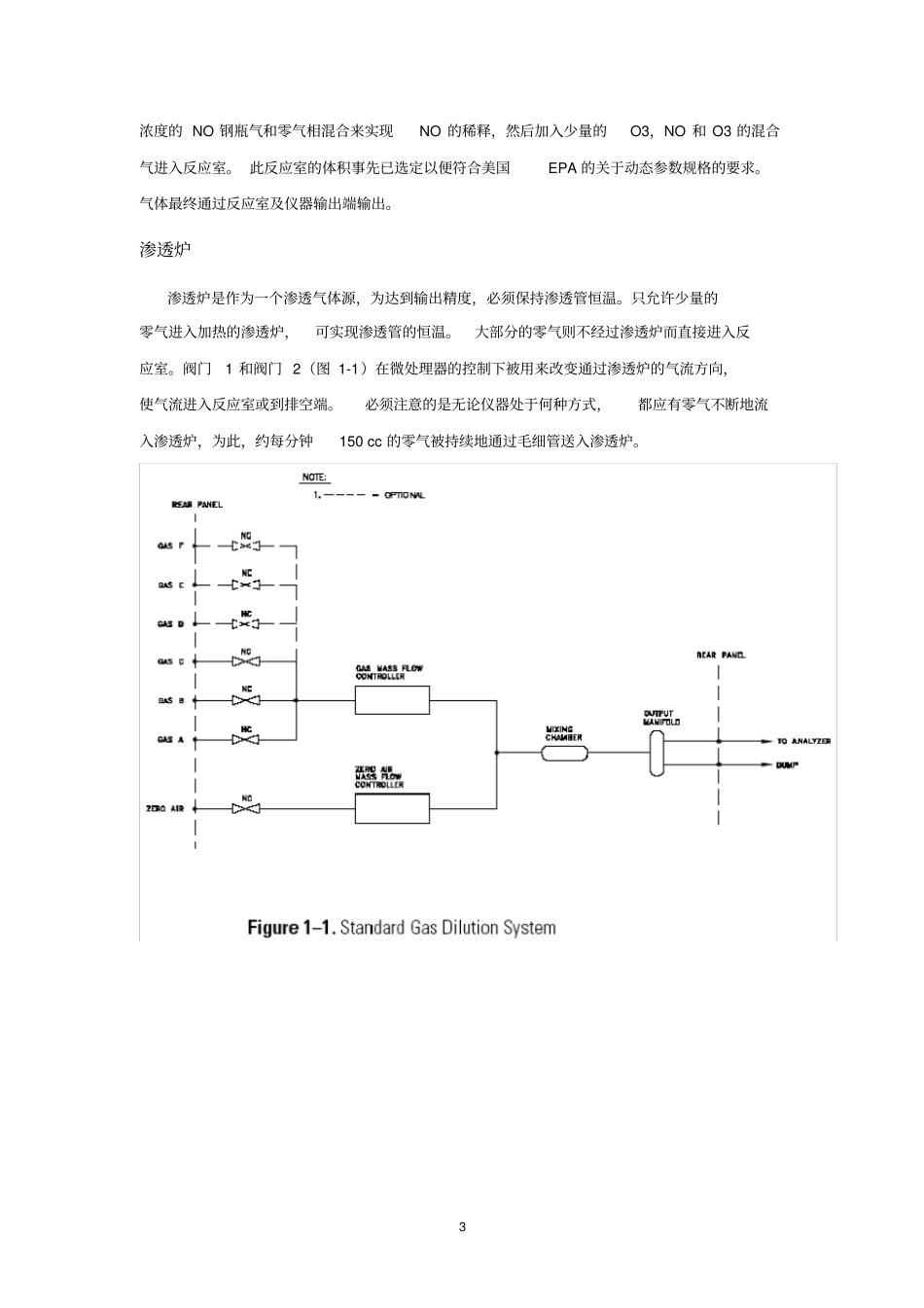

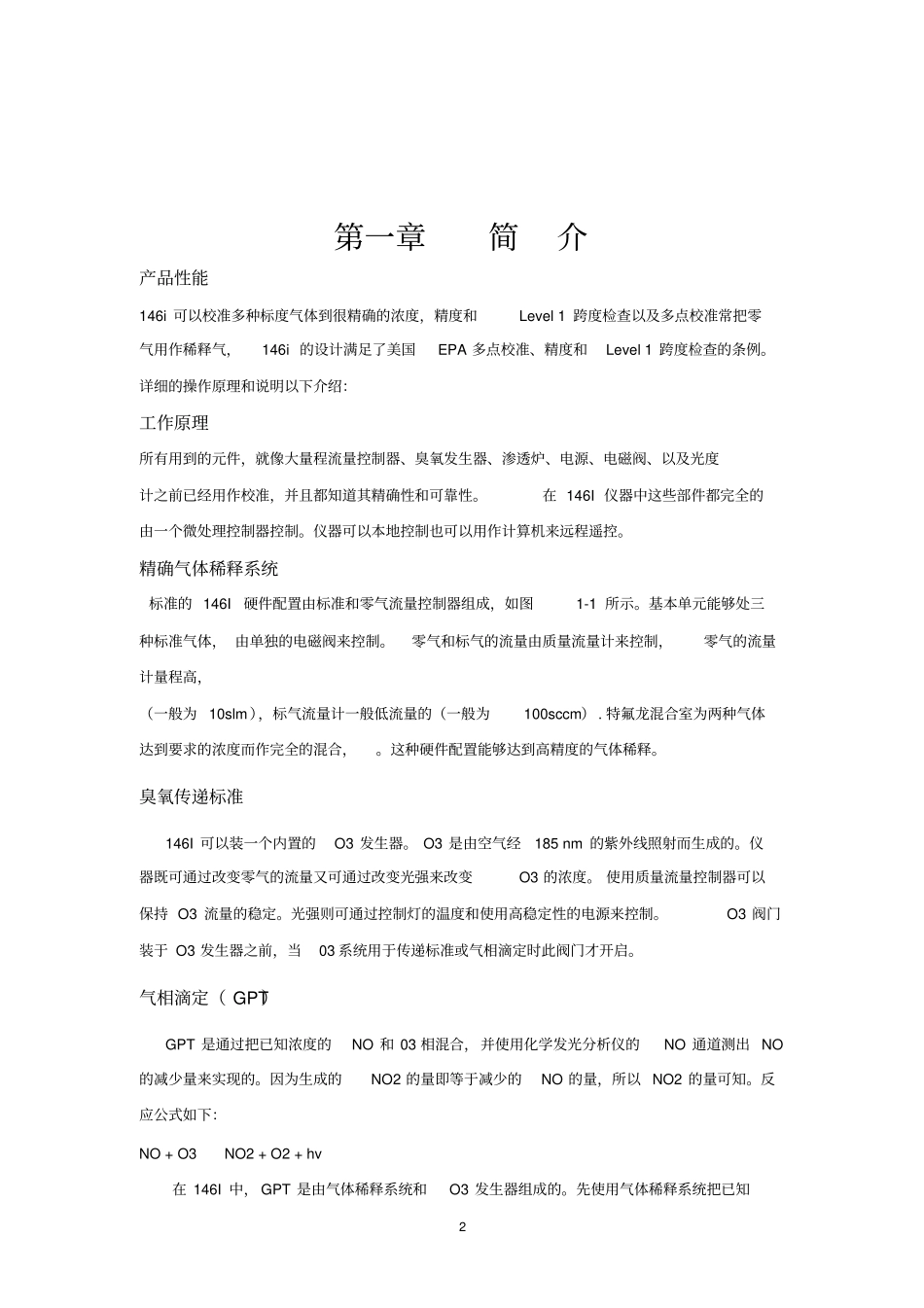

1 热电 146i 动态校准系统技术资料山东美吉佳环境科技有限公司2 第一章简介产品性能146i 可以校准多种标度气体到很精确的浓度，精度和Level 1 跨度检查以及多点校准常把零气用作稀释气，146i 的设计满足了美国EPA 多点校准、精度和Level 1 跨度检查的条例。详细的操作原理和说明以下介绍：工作原理所有用到的元件，就像大量程流量控制器、臭氧发生器、渗透炉、电源、电磁阀、以及光度计之前已经用作校准，并且都知道其精确性和可靠性。在 146I 仪器中这些部件都完全的由一个微处理控制器控制。仪器可以本地控制也可以用作计算机来远程遥控。精确气体稀释系统标准的 146I 硬件配置由标准和零气流量控制器组成，如图1-1 所示。基本单元能够处三种标准气体， 由单独的电磁阀来控制。零气和标气的流量由质量流量计来控制，零气的流量计量程高，（一般为 10slm），标气流量计一般低流量的（一般为100sccm） . 特氟龙混合室为两种气体达到要求的浓度而作完全的混合，。这种硬件配置能够达到高精度的气体稀释。臭氧传递标准146I 可以装一个内置的O3 发生器。 O3 是由空气经185 nm 的紫外线照射而生成的。仪器既可通过改变零气的流量又可通过改变光强来改变O3 的浓度。 使用质量流量控制器可以保持 O3 流量的稳定。光强则可通过控制灯的温度和使用高稳定性的电源来控制。O3 阀门装于 O3 发生器之前，当03 系统用于传递标准或气相滴定时此阀门才开启。气相滴定（ GPT）GPT 是通过把已知浓度的NO 和 03 相混合，并使用化学发光分析仪的NO 通道测出 NO的减少量来实现的。因为生成的NO2 的量即等于减少的NO 的量，所以 NO2 的量可知。反应公式如下：NO + O3 NO2 + O2 + hv 在 146I 中， GPT 是由气体稀释系统和O3 发生器组成的。先使用气体稀释系统把已知3 浓度的 NO 钢瓶气和零气相混合来实现NO 的稀释，然后加入少量的O3，NO 和 O3 的混合气进入反应室。 此反应室的体积事先已选定以便符合美国EPA 的关于动态参数规格的要求。气体最终通过反应室及仪器输出端输出。渗透炉渗透炉是作为一个渗透气体源，为达到输出精度，必须保持渗透管恒温。只允许少量的零气进入加热的渗透炉，可实现渗透管的恒温。大部分的零气则不经过渗透炉而直接进入反应室。阀门1 和阀门 2（图 1-1）在微处理器的控制下被用来改变通过渗透炉的气流方向，使气流进入反应室或到排空端。必须注意的是无论仪器处于何...
