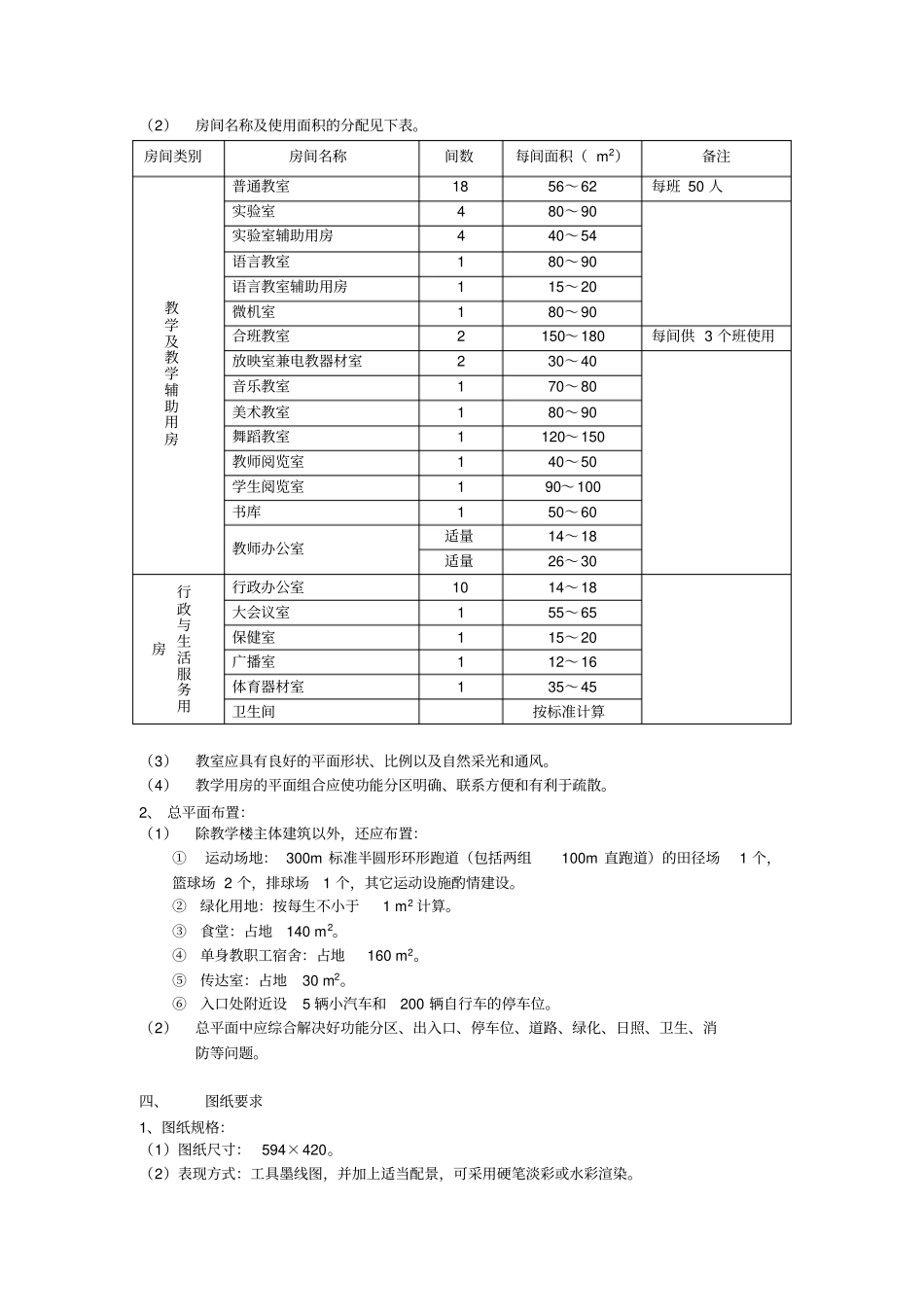

18 班中学教学楼设计任务书一、设计题目18 班中学教学楼二、设计条件1、 建设地点:广州市2、 地段条件:如下图所示,周边为10 层左右的小区住宅。3、 技术条件:(1)建设地点位于夏热冬暖地区,全年最热月平均气温28.4℃,最冷月平均气温13.3℃,相对湿度 75%,年降水量1705.1mm,,雷暴日数80.3。(2)主导风向:见图1 中的风玫瑰图,夏季平均风速1.8m/s,冬季平均风速2.2m/s。(3)外围护结构要求满足相当于240mm 粘土砖墙的热工条件。(4)耐火等级:二级。(5)抗震设防烈度为7 度。(6)结构形式:框架结构。三、设计要求1、 教学楼设计:(1)总建筑面积3500m2~4000m2,层数 1~5 层。(2)房间名称及使用面积的分配见下表。房间类别房间名称间数每间面积( m2)备注教学及教学辅助用房普通教室18 56~62 每班 50 人实验室4 80~90 实验室辅助用房4 40~54 语言教室1 80~90 语言教室辅助用房1 15~20 微机室1 80~90 合班教室2 150~180 每间供 3 个班使用放映室兼电教器材室2 30~40 音乐教室1 70~80 美术教室1 80~90 舞蹈教室1 120~150 教师阅览室1 40~50 学生阅览室1 90~100 书库1 50~60 教师办公室适量14~18 适量26~30 行政与生活服务用房行政办公室10 14~18 大会议室1 55~65 保健室1 15~20 广播室1 12~16 体育器材室1 35~45 卫生间按标准计算(3)教室应具有良好的平面形状、比例以及自然采光和通风。(4)教学用房的平面组合应使功能分区明确、联系方便和有利于疏散。2、 总平面布置:(1)除教学楼主体建筑以外,还应布置:①运动场地: 300m 标准半圆形环形跑道(包括两组100m 直跑道)的田径场1 个,篮球场 2 个,排球场1 个,其它运动设施酌情建设。②绿化用地:按每生不小于1 m2 计算。③食堂:占地140 m2。④单身教职工宿舍:占地160 m2。⑤传达室:占地30 m2。⑥入口处附近设5 辆小汽车和200 辆自行车的停车位。(2)总平面中应综合解决好功能分区、出入口、停车位、道路、绿化、日照、卫生、消防等问题。四、图纸要求1、图纸规格:(1)图纸尺寸: 594×420。(2)表现方式:工具墨线图,并加上适当配景,可采用硬笔淡彩或水彩渲染。(3)每张图纸除注写班级、姓名、作业名称、指导老师外,还必须有图名和图号。2、图纸内容:(1)总平面图:推荐比例 1∶500。要求画出准确的屋顶平面并注写层数,标明道路、绿化、小品、活动场...
