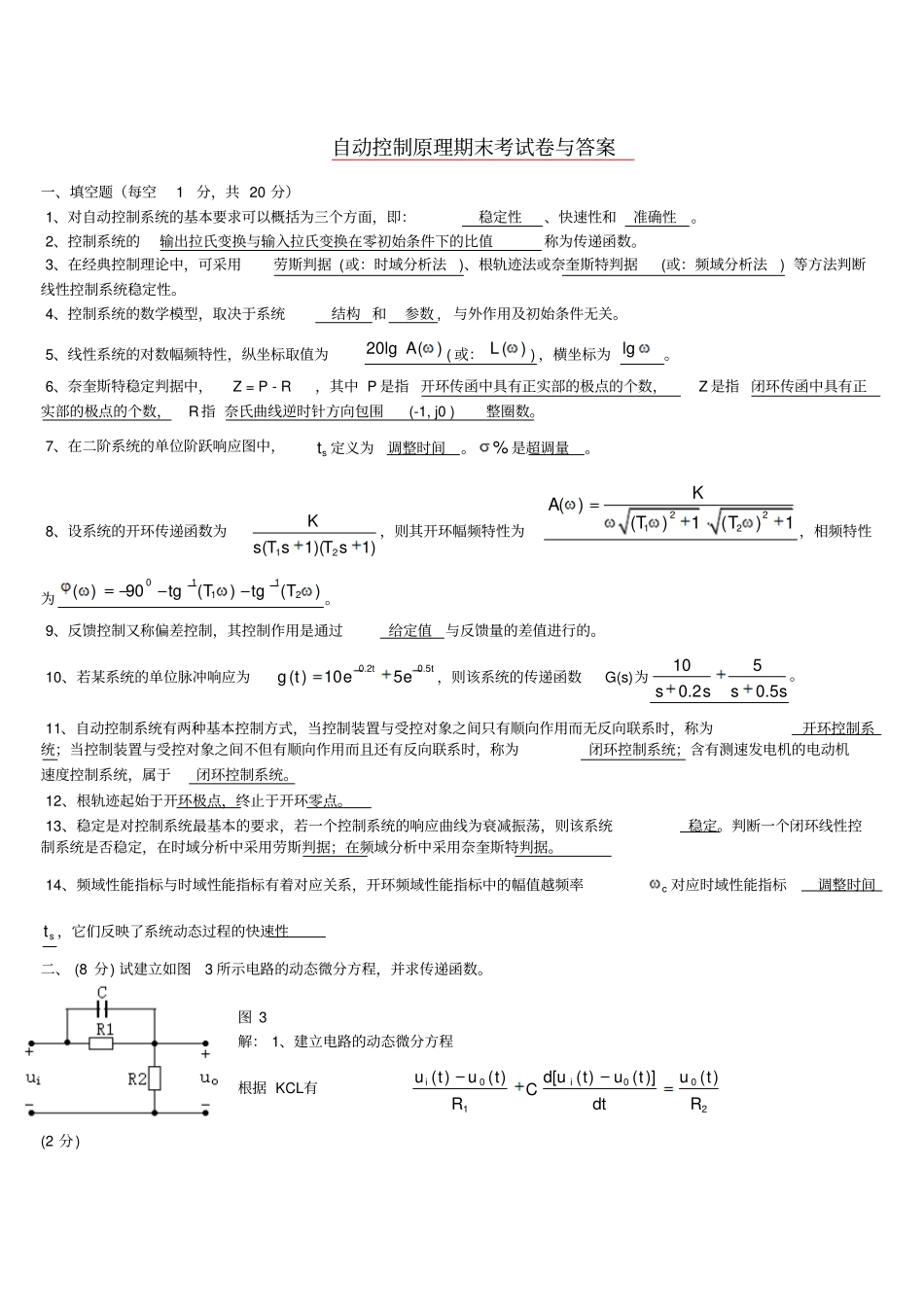

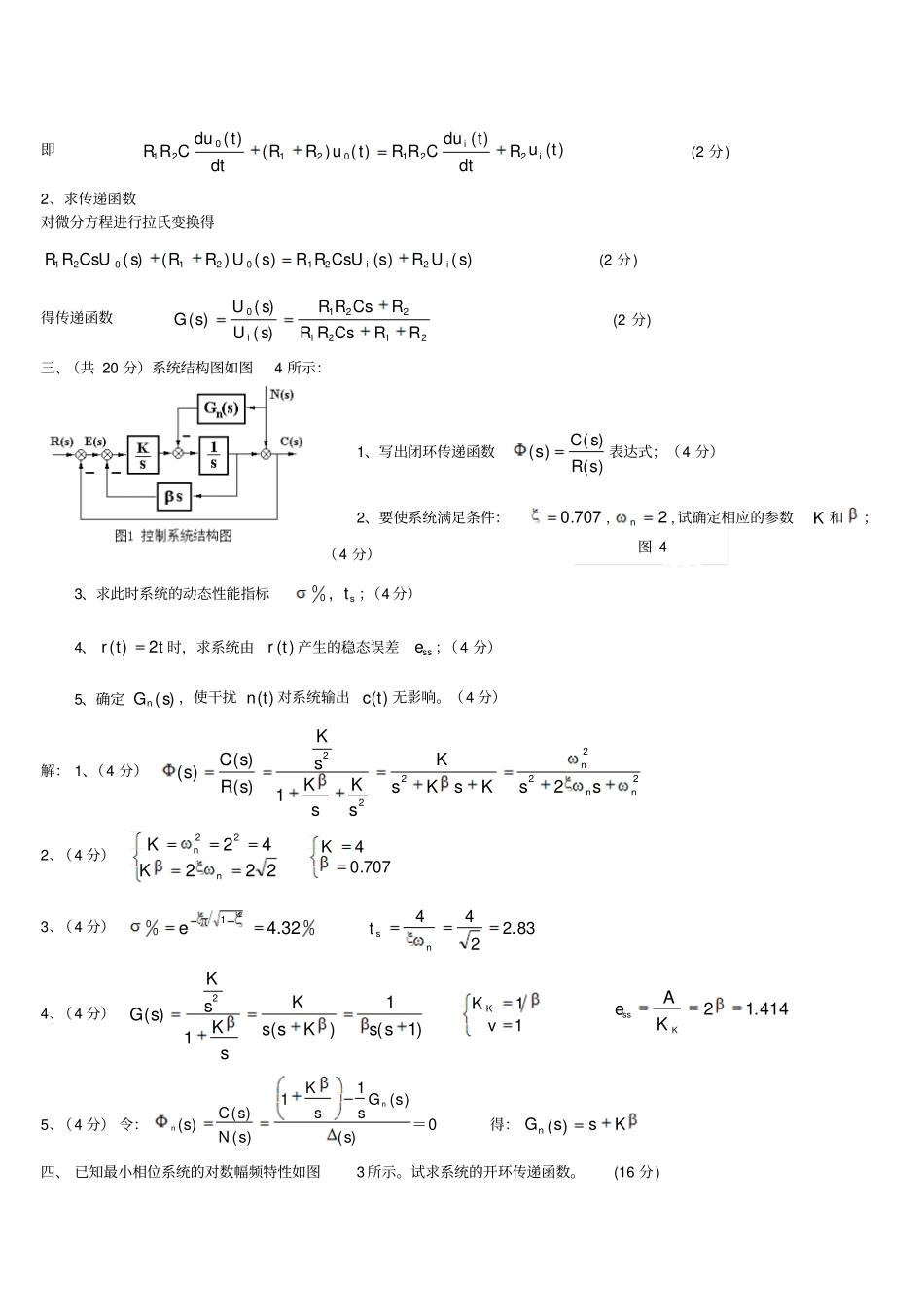

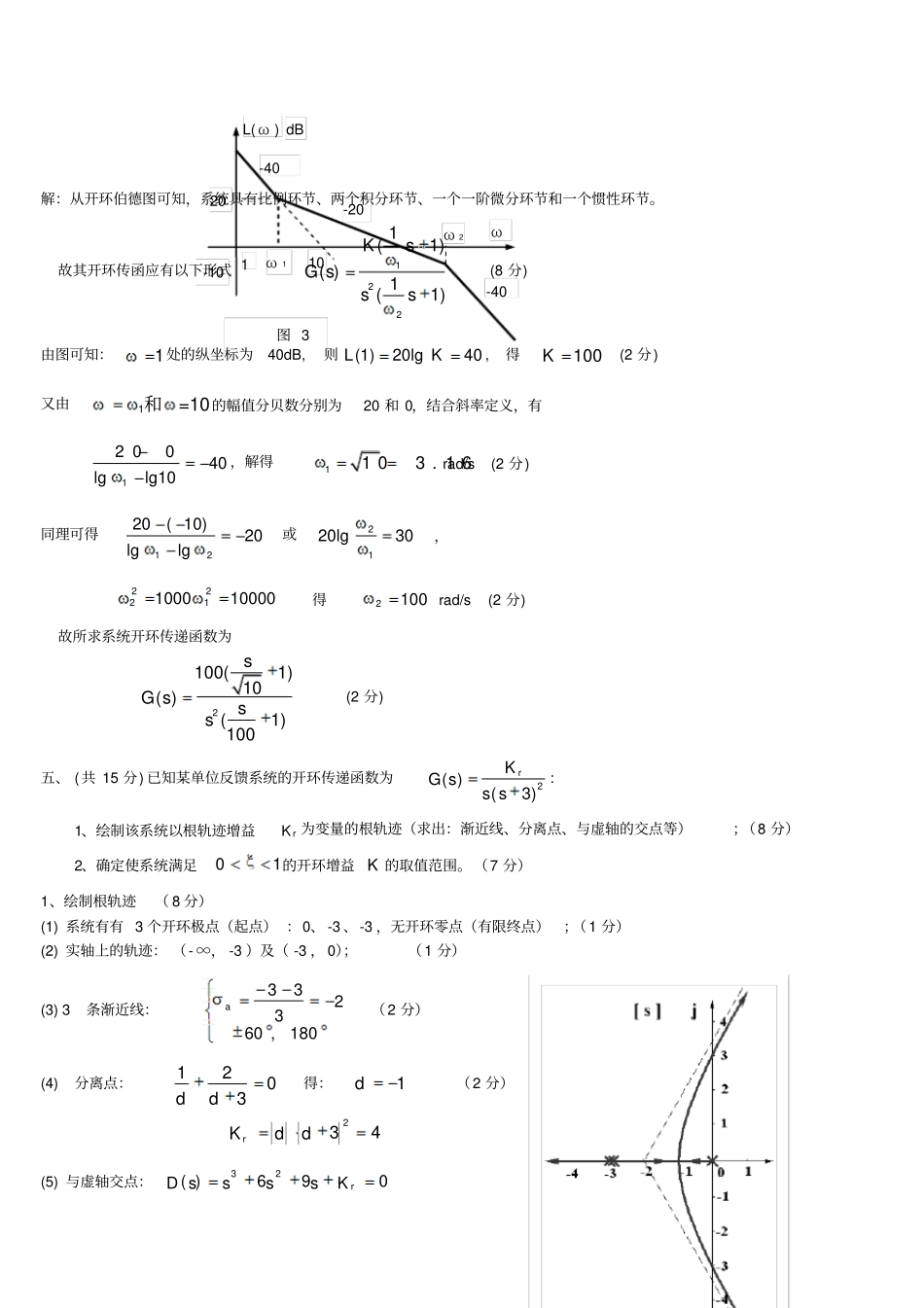

自动控制原理期末考试卷与答案一、填空题（每空 1 分，共 20 分）1、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。2、控制系统的输出拉氏变换与输入拉氏变换在零初始条件下的比值称为传递函数。3、在经典控制理论中，可采用劳斯判据 (或：时域分析法)、根轨迹法或奈奎斯特判据(或：频域分析法) 等方法判断线性控制系统稳定性。4、控制系统的数学模型，取决于系统结构 和参数 , 与外作用及初始条件无关。5、线性系统的对数幅频特性，纵坐标取值为20lg()A( 或：()L) ，横坐标为 lg。6、奈奎斯特稳定判据中，Z = P - R ，其中 P 是指 开环传函中具有正实部的极点的个数，Z 是指 闭环传函中具有正实部的极点的个数，R指 奈氏曲线逆时针方向包围 (-1, j0 )整圈数。7、在二阶系统的单位阶跃响应图中，st 定义为调整时间。% 是超调量。8、设系统的开环传递函数为12(1)(1)Ks T sT s，则其开环幅频特性为2212( )()1()1KATT，相频特性为01112( )90()()tgTtgT。9、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。10、若某系统的单位脉冲响应为0.20.5( )105ttg tee，则该系统的传递函数G(s)为1050.20.5ssss。11、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。12、根轨迹起始于开环极点，终止于开环零点。13、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。14、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值越频率c 对应时域性能指标调整时间st ，它们反映了系统动态过程的快速性二、 (8 分) 试建立如图3 所示电路的动态微分方程，并求传递函数。图 3 解： 1、建立电路的动态微分方程根据 KCL有200i10i)t(u)]t(u)t(d[u)t(u)t(uRdtCR(2 分)即)t(u)t(du)t(u)()t(dui2i21021021RdtCRRRRdtCRR(2 分)2、求传递函数对微分方程进行拉氏变换得)(U)(U)(U)()(Ui2i21021021sRsCsRRsRRsCsRR(2 分)得传递函数2121221i0)(U)(U)(RRCsRRRCsRRsssG(2 分) 三、（共 20 分）系统结构图如图4 所示：1、写出闭环...
