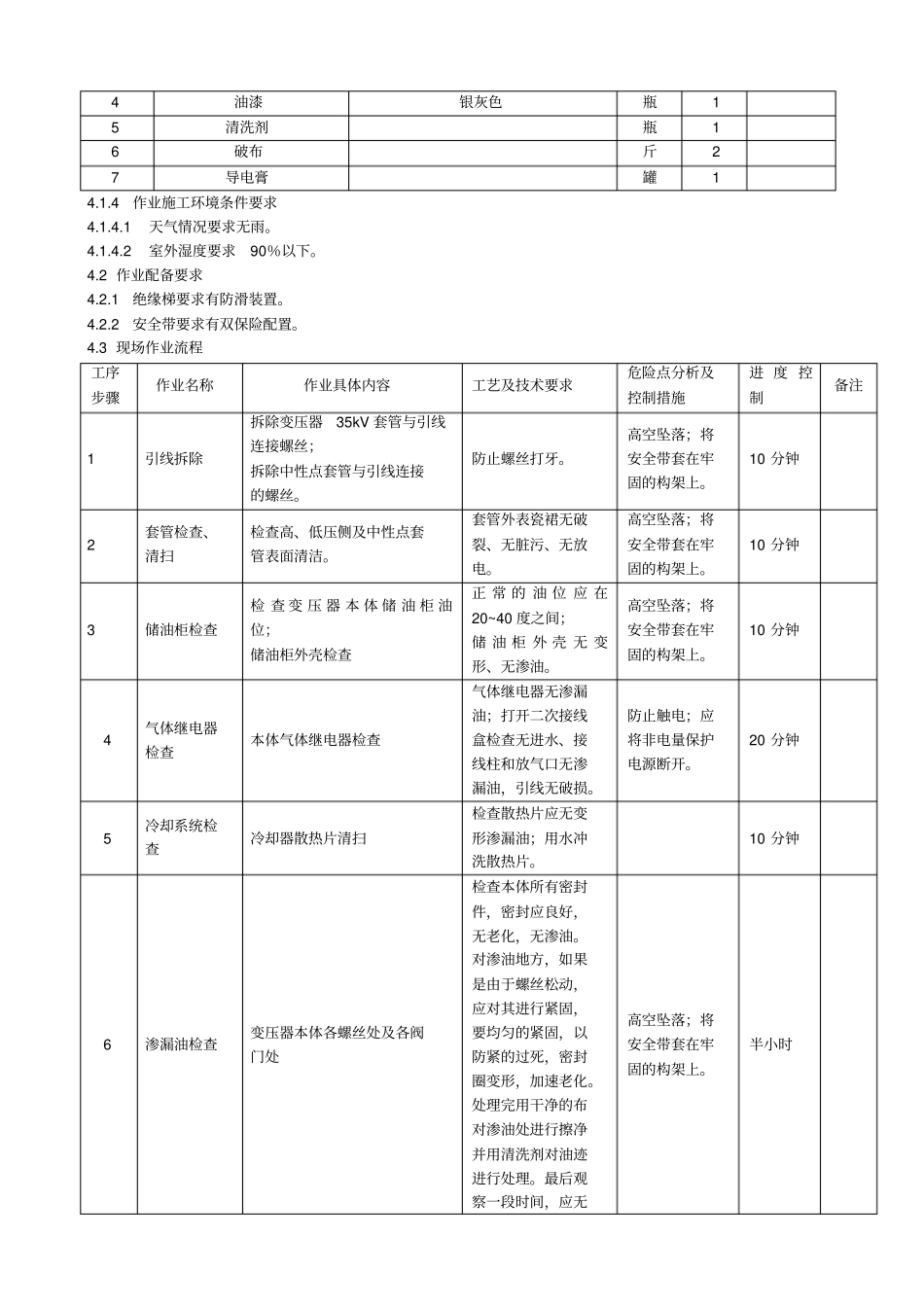

35kV 油浸式站用变压器小修作业指导书1. 目的1.1 规范我局变压器专业现场检修作业行为，规范现场人员检修作业方式、方法和安全措施，提高现场检修作业安全水平，保证现场检修工作质量，提高工作效率。1.2 进一步加强变压器专业现场检修作业的指导、管理、监督，做到检修试验工作规范化、标准化。2. 范围本指导书适用于我局35kV 油浸式站用变压器的小修现场作业。3. 职责3.1 工作负责人3.1.1监护现场作业人员的安全；3.1.2对该检修作业结果进行审核、负责；3.1.3工作票的开工、终结办理；3.1.4施工结束后检修记录填写完整；3.1.5检修作业后检修报告的撰写。3.2 现场作业人员3.2.1自觉遵守《安规》及现场安全规定，互相关心作业安全。3.2.2负责设备的拆接线，并认真核对。3.2.3认真按相关规程的要求进行检定，对检测试验中发现的问题及时向工作负责人反馈，并协助工作负责人进行分析、判断。3.3 数据记录人3.3.1负责现场检修数据的记录。3.3.2对现场检修数据的真实性负责。4. 工作程序4.1 施工前作业准备及条件要求4.1.1作业前设备状况了解准备序号准备内容及要求备注1 设备历年检修作业情况、曾发现、处理的缺陷、异常信息等2 目前设备检修前存在缺陷情况4.1.2工具准备序号工具名称型号单位数量备注1 活动扳手8" 、10" 、12" 把各 2 2 梅花扳手14-17 、17-19 把各 1 3 开口扳手14-17 、17-19 把各 1 4 螺丝刀十字、一字把各 1 5 万用表台1 6 钳子老虎钳、尖嘴钳把各 1 7 锤子把1 8 锉刀平锉、圆锉把1 9 多用螺丝刀套1 4.1.3材料准备序号材料名称型号单位数量备注1 砂布块2 2 移路多瓶1 3 润滑油瓶1 4 油漆银灰色瓶1 5 清洗剂瓶1 6 破布斤2 7 导电膏罐1 4.1.4作业施工环境条件要求4.1.4.1天气情况要求无雨。4.1.4.2室外湿度要求90％以下。4.2 作业配备要求4.2.1绝缘梯要求有防滑装置。4.2.2安全带要求有双保险配置。4.3 现场作业流程工序步骤作业名称作业具体内容工艺及技术要求危险点分析及控制措施进 度 控制备注1 引线拆除拆除变压器35kV 套管与引线连接螺丝；拆除中性点套管与引线连接的螺丝。防止螺丝打牙。高空坠落；将安全带套在牢固的构架上。10 分钟2 套管检查、清扫检查高、低压侧及中性点套管表面清洁。套管外表瓷裙无破裂、无脏污、无放电。高空坠落；将安全带套在牢固的构架上。10 分钟3 储油柜检查检 查 变 压 器 本 体 储 油 柜 油位；储油柜外壳检查...
