完整版AutoCAD2014设计教程VIP免费

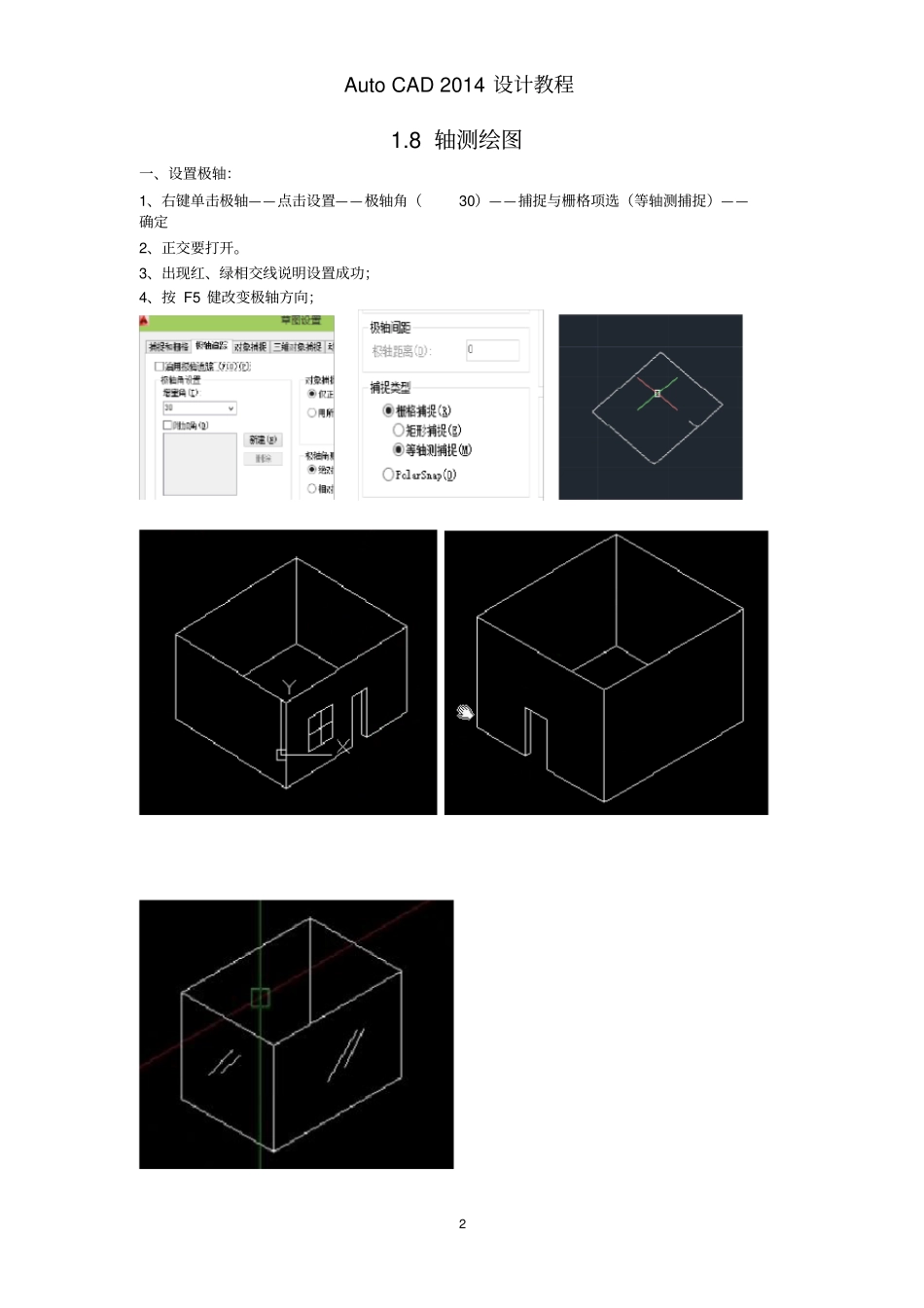

Auto CAD 2014 设计教程1 Auto CAD 2014 设计教程2 1.8 轴测绘图一、设置极轴：1、右键单击极轴——点击设置——极轴角（30）——捕捉与栅格项选（等轴测捕捉）——确定2、正交要打开。3、出现红、绿相交线说明设置成功；4、按 F5 健改变极轴方向；Auto CAD 2014 设计教程3 1.10.1 曲线绘图实例 (上) 一、样条曲线：快捷键：SPL+ 空格Auto CAD 2014 设计教程4 1.13 圆形和弧线条件绘制一、圆与圆弧的命令：Auto CAD 2014 设计教程5 1.14 室内常见图示Auto CAD 2014 设计教程6 1.11 PL 线(多段线 ) 一、多段线与直线的区别：直线（ L+ 空格）：每根直线都是单独的个体；每次选择只能选择其中的一根。多段线（ PL+ 空格）：多段线是一个整体，一次就能选择全部线条。二、绘制多段线的时候——鼠标单击圆弧（A）,如图所示：三、多段线的一般绘效果图：：四、多段线的分解分解命令（ EXPL+ 空格）Auto CAD 2014 设计教程7 1.12 矩形应用一、矩形，快捷键：REC+ 空格二、用分解命令分解成两根直线分解命令 EXPL ——选择矩形——空格——选择要分解的线条——按DEL 健——分解后的图形Auto CAD 2014 设计教程8 Auto CAD 2014 设计教程9 Auto CAD 2014 设计教程101.15 移动和复制一、移动和复制：1、移动：快捷键(M+ 空格 ) 操作 1）：选择对象——M+ 空格——选择一个基点——选择一个终点——移动完成；操作 2）：选择对象——M+ 空格——选择一个基点——输入数字（位移长度）——移动完成；2、复制：快捷键（CO+ 空格）操作 1）：选择对象——CO+ 空格——选择一个基点——输入数字（长度） +单击空格——输入数字（长度）+单击空格——。。。。。——单击空格——完成；3、表格的绘制：基点的选择的技巧：Auto CAD 2014 设计教程111.17 修剪和延伸一、修剪 :快捷健（ TR+ 空格）特征：至少要有2 个对象操作步骤：1、快捷键命令：（TR+ 空格）2、选择所有对象+空格；3、点击修剪对象; 二、延伸：快捷键（EX+ 空格）操作步骤：1、快捷键命令： （EX+ 空格）2、选择所有对象+空格；3、点击延伸对象; Auto CAD 2014 设计教程12Auto CAD 2014 设计教程131.18 偏移一、绘制直线 +偏移 (O+空格 )：命令：起点：L+ 空格 +鼠标左键；终点：鼠标左键+空格；二、绘制多段线+偏移：命令：起点：PL+空格 +鼠标左键；终点：鼠标左键+空格；三、绘制弧线 ...
