完整版BVACN99D型真空断路器VIP免费

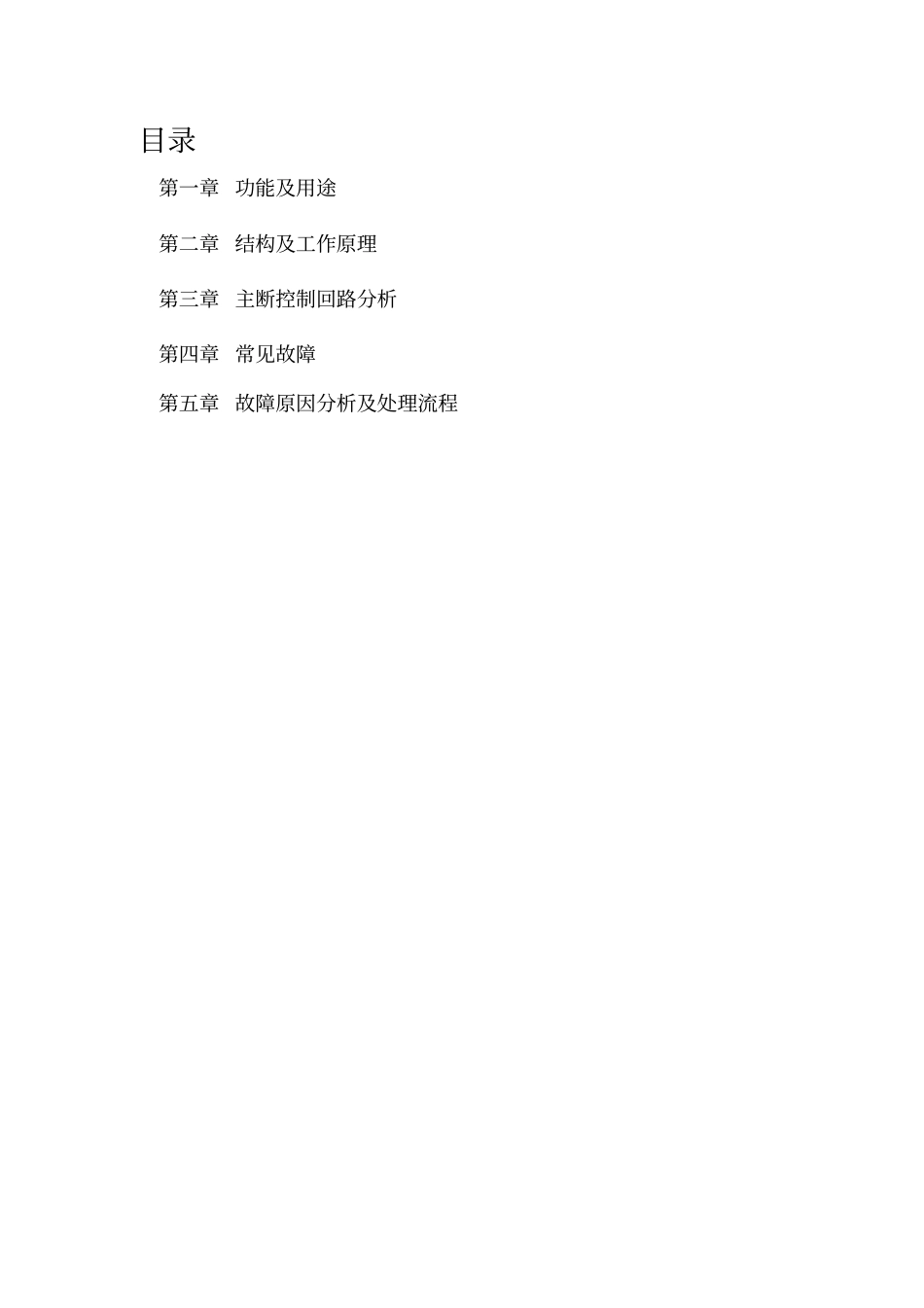

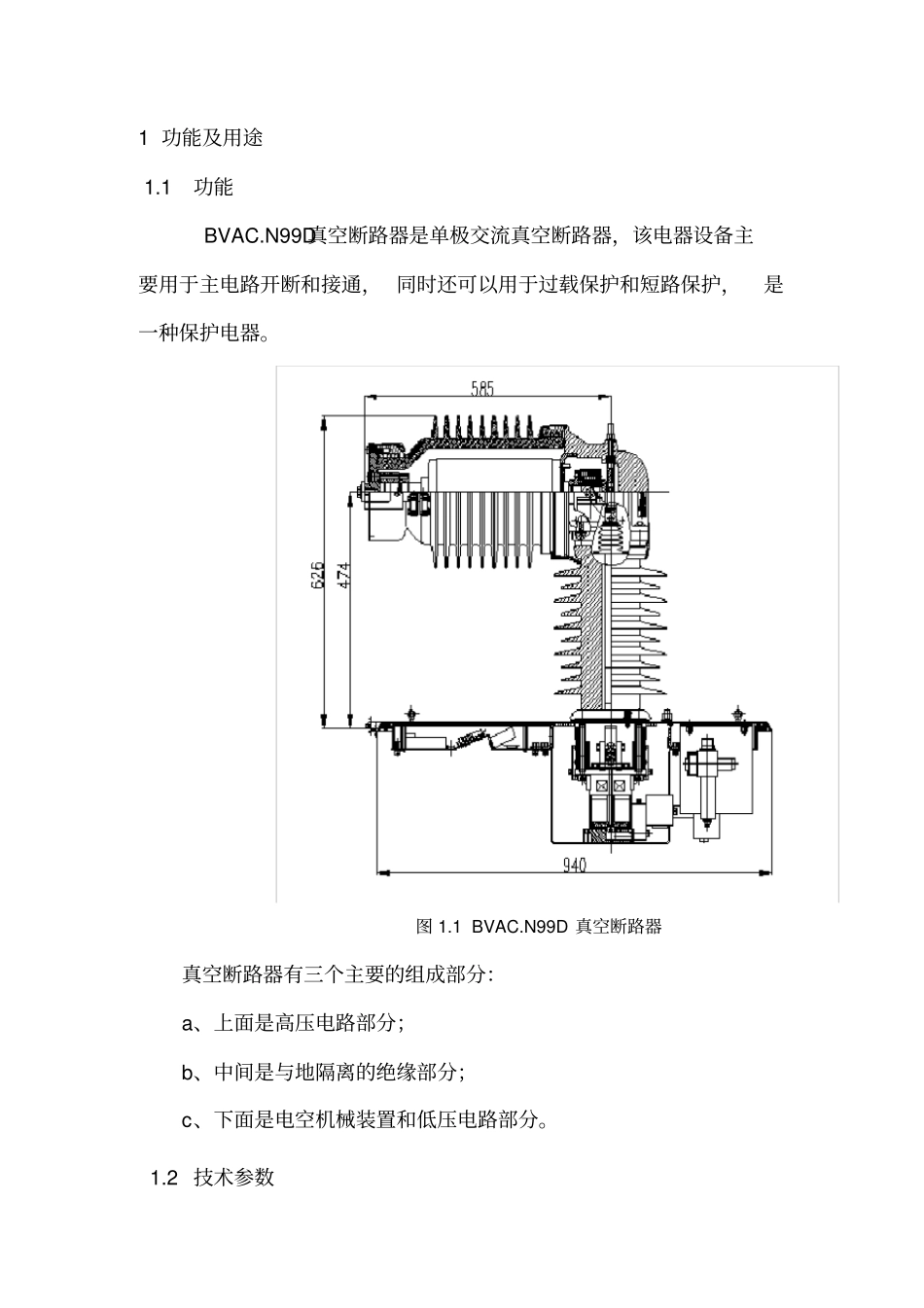

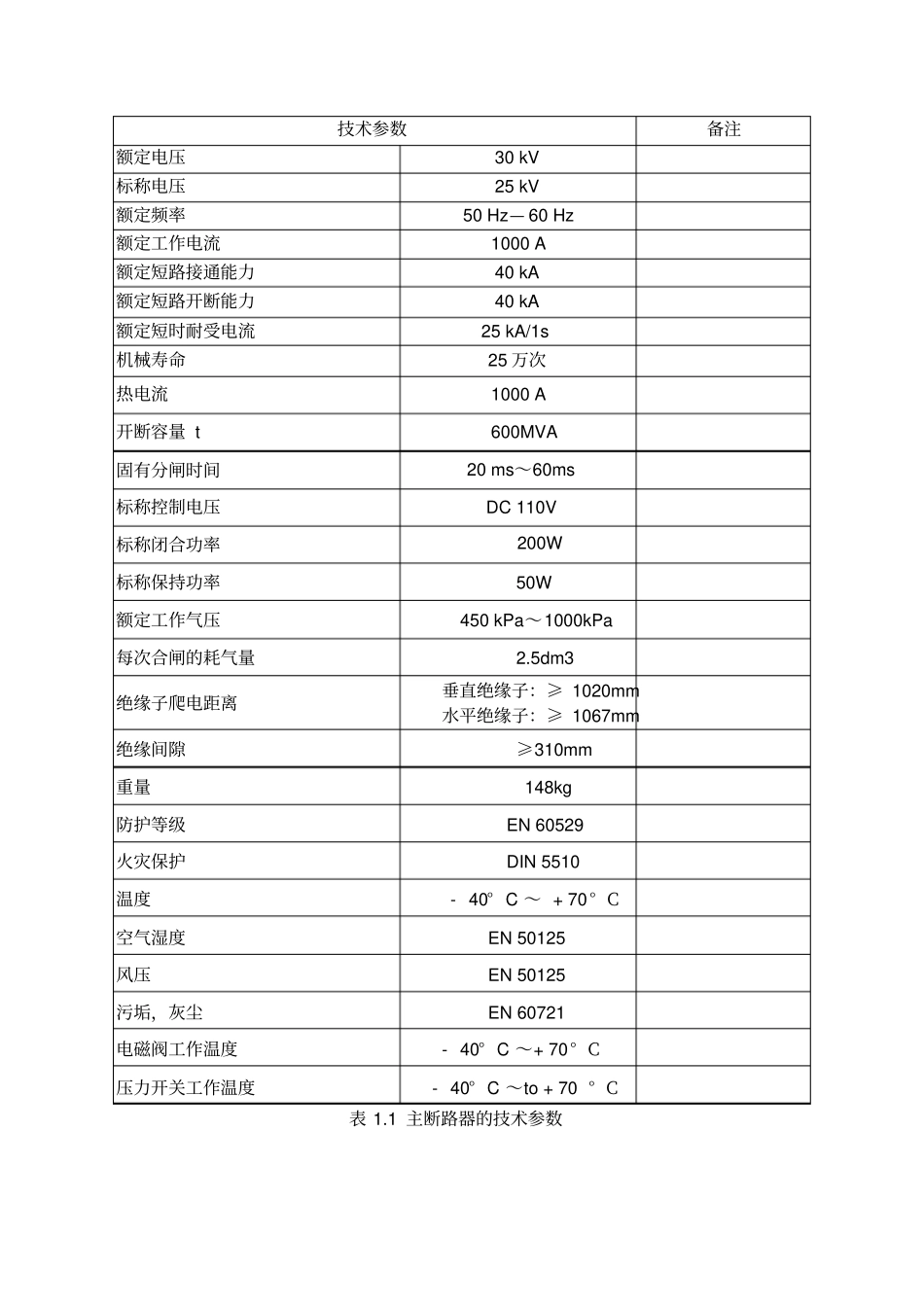

目录第一章 功能及用途第二章 结构及工作原理第三章 主断控制回路分析第四章 常见故障第五章 故障原因分析及处理流程1 功能及用途 1.1 功能BVAC.N99D真空断路器是单极交流真空断路器，该电器设备主要用于主电路开断和接通， 同时还可以用于过载保护和短路保护，是一种保护电器。图 1.1 BVAC.N99D 真空断路器真空断路器有三个主要的组成部分：a、上面是高压电路部分；b、中间是与地隔离的绝缘部分；c、下面是电空机械装置和低压电路部分。1.2 技术参数技术参数备注额定电压30 kV 标称电压25 kV 额定频率50 Hz— 60 Hz 额定工作电流1000 A 额定短路接通能力40 kA 额定短路开断能力40 kA 额定短时耐受电流25 kA/1s 机械寿命25 万次热电流1000 A 开断容量 t 600MVA 固有分闸时间20 ms～60ms 标称控制电压DC 110V 标称闭合功率200W 标称保持功率50W 额定工作气压450 kPa～1000kPa 每次合闸的耗气量2.5dm3 绝缘子爬电距离垂直绝缘子：≥ 1020mm 水平绝缘子：≥ 1067mm 绝缘间隙≥310mm 重量148kg 防护等级EN 60529 火灾保护DIN 5510 温度- 40° C ～ + 70° C空气湿度EN 50125 风压EN 50125 污垢，灰尘EN 60721 电磁阀工作温度- 40° C ～+ 70° C压力开关工作温度- 40° C ～to + 70 ° C表 1.1 主断路器的技术参数2 结构及工作原理 2.1 结构BVAC.N99D真空断路器如图 2.1 所示。主要由高压回路、支持绝缘子、控制结构和合闸装置构成。图2.1 BVAC.N99D 真空断路器部件构成图序号说明1 高压输入端2 水平绝缘子3 真空泡4 触头弹簧机构5 高压输出端6 弹簧导向机构7 铭牌8 垂直绝缘子9 快速脱扣机构10 储风缸11 调压阀12 电磁阀13 传动气缸14 保持线圈15 辅助触头16 控制单元板17 连接器18 底板2.1.1 高压回路主断路器的高压回路主要包括如图2 所示的高压输入端、 水平绝缘子、真空泡、触头弹簧机构、 高压输出端、 弹簧导向机构等。 其中，真空泡用来开断交流电弧。 灭弧室通过密封来与大气隔离。两个主触头安装在真空泡内部，一个是静触头，另一个是动触头。动触头的动作是由电空机械装置 (BR)来控制，在分合闸过程中， 该动作机构中的导向装置 (TR)实现动作时的稳定性和方向性。2.1.2 垂直绝缘子和控制机构主断路器的垂直绝缘子安装在底板上，起支持和绝缘作用。 绝缘操纵杆通过绝缘子中心，连接电空机械装置和动触头。O形密封圈...
