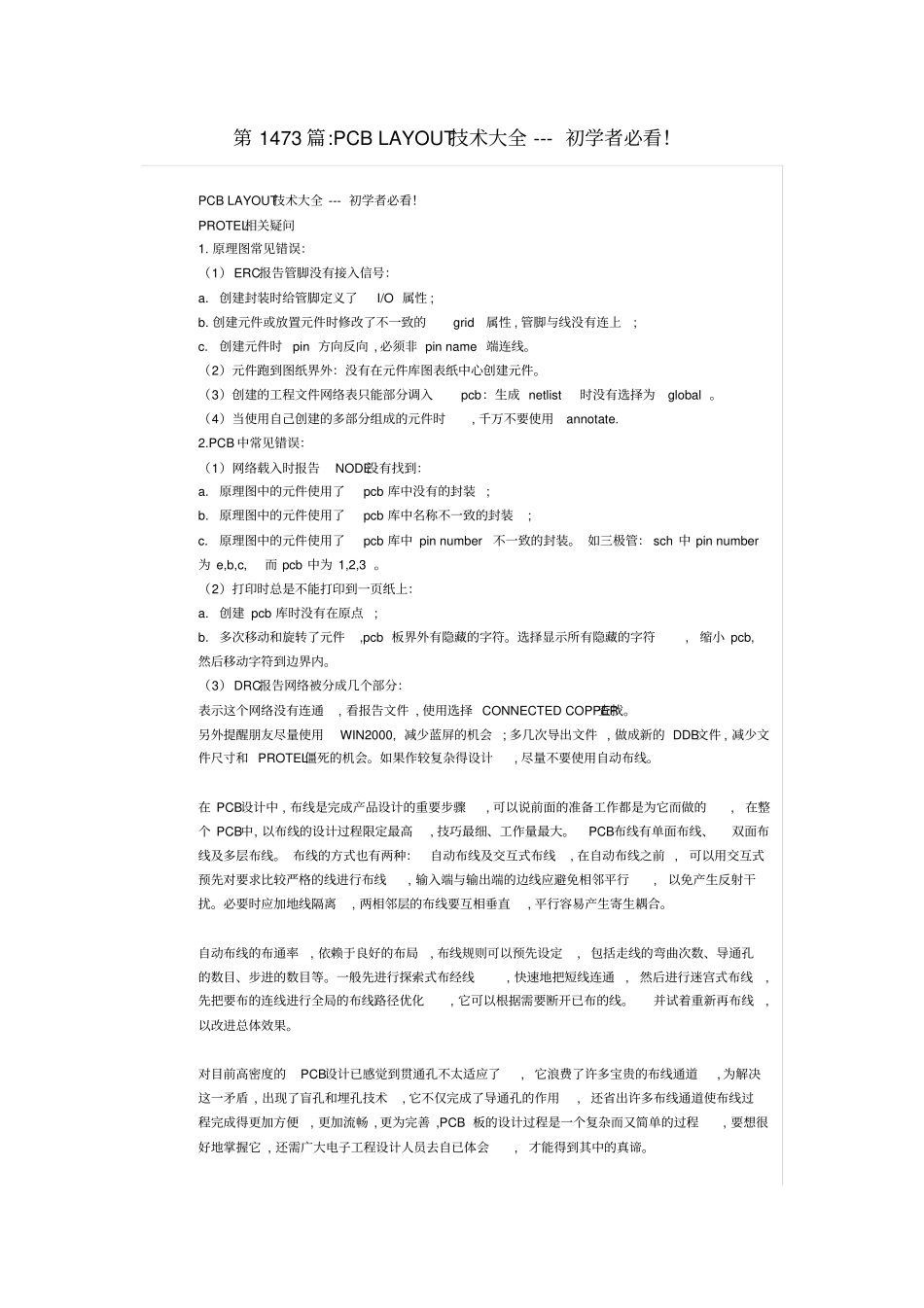

第 1473 篇:PCB LAYOUT技术大全 --- 初学者必看！PCB LAYOUT技术大全 --- 初学者必看！PROTEL相关疑问1. 原理图常见错误：（1） ERC报告管脚没有接入信号：a. 创建封装时给管脚定义了I/O 属性 ; b. 创建元件或放置元件时修改了不一致的grid属性 , 管脚与线没有连上; c. 创建元件时pin 方向反向 , 必须非 pin name 端连线。（2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。（3）创建的工程文件网络表只能部分调入pcb：生成 netlist时没有选择为global 。（4）当使用自己创建的多部分组成的元件时, 千万不要使用annotate. 2.PCB 中常见错误：（1）网络载入时报告NODE没有找到：a. 原理图中的元件使用了pcb 库中没有的封装; b. 原理图中的元件使用了pcb 库中名称不一致的封装; c. 原理图中的元件使用了pcb 库中 pin number不一致的封装。 如三极管： sch 中 pin number 为 e,b,c, 而 pcb 中为 1,2,3 。（2）打印时总是不能打印到一页纸上：a. 创建 pcb 库时没有在原点; b. 多次移动和旋转了元件,pcb 板界外有隐藏的字符。选择显示所有隐藏的字符, 缩小 pcb, 然后移动字符到边界内。（3） DRC报告网络被分成几个部分：表示这个网络没有连通, 看报告文件 , 使用选择 CONNECTED COPPER查找。另外提醒朋友尽量使用WIN2000, 减少蓝屏的机会; 多几次导出文件 , 做成新的 DDB文件 , 减少文件尺寸和 PROTEL僵死的机会。如果作较复杂得设计, 尽量不要使用自动布线。在 PCB设计中 , 布线是完成产品设计的重要步骤, 可以说前面的准备工作都是为它而做的, 在整个 PCB中, 以布线的设计过程限定最高, 技巧最细、工作量最大。PCB布线有单面布线、双面布线及多层布线。 布线的方式也有两种：自动布线及交互式布线, 在自动布线之前 , 可以用交互式预先对要求比较严格的线进行布线, 输入端与输出端的边线应避免相邻平行, 以免产生反射干扰。必要时应加地线隔离, 两相邻层的布线要互相垂直, 平行容易产生寄生耦合。自动布线的布通率, 依赖于良好的布局, 布线规则可以预先设定, 包括走线的弯曲次数、导通孔的数目、步进的数目等。一般先进行探索式布经线, 快速地把短线连通, 然后进行迷宫式布线,先把要布的连线进行全局的布线路径优化, 它可以根据需要断开已布的线。并试着重新再布线,以改进总体效果。对目前高密度的PCB设计已感觉到贯通孔不太适应了, 它浪...
