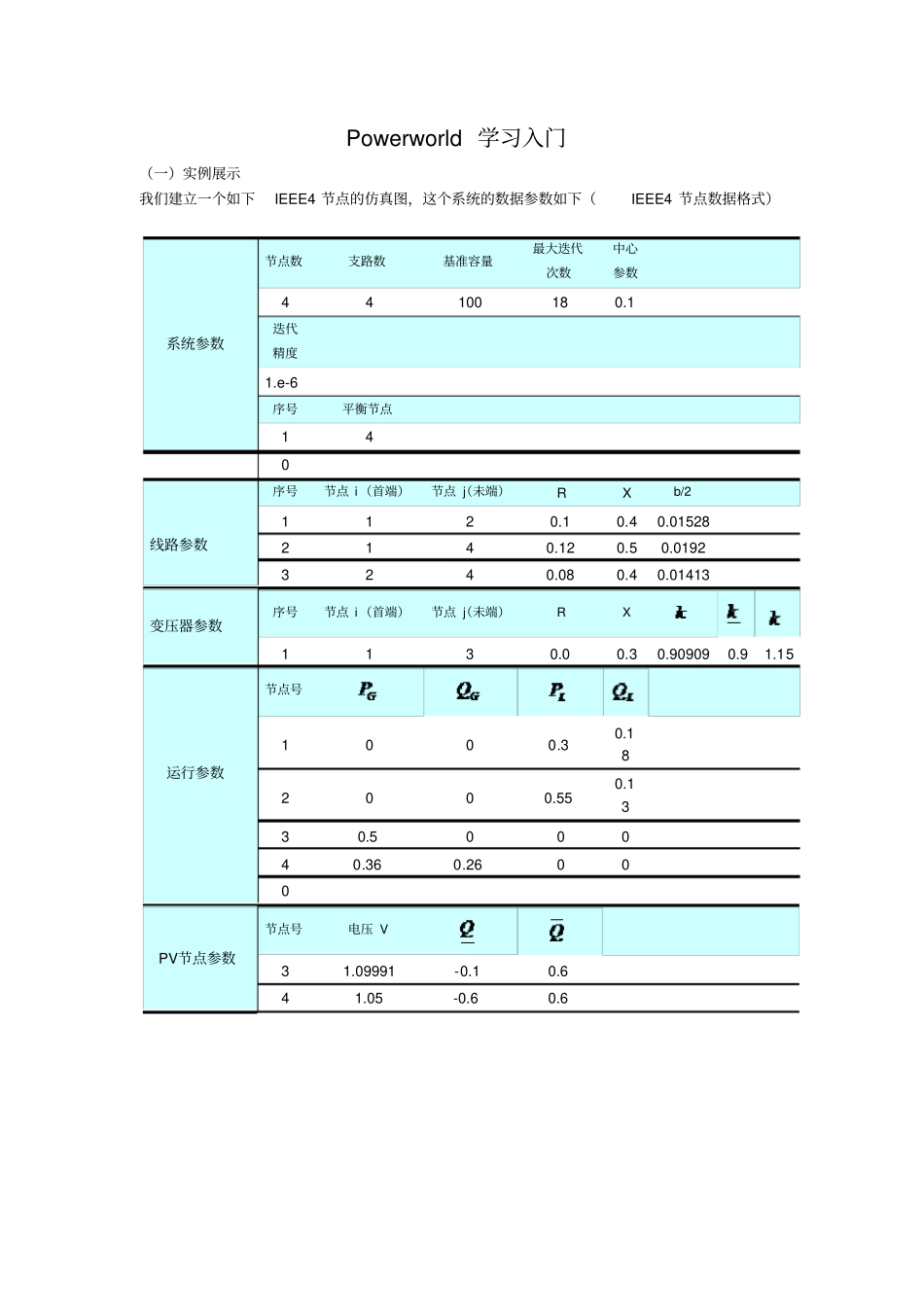

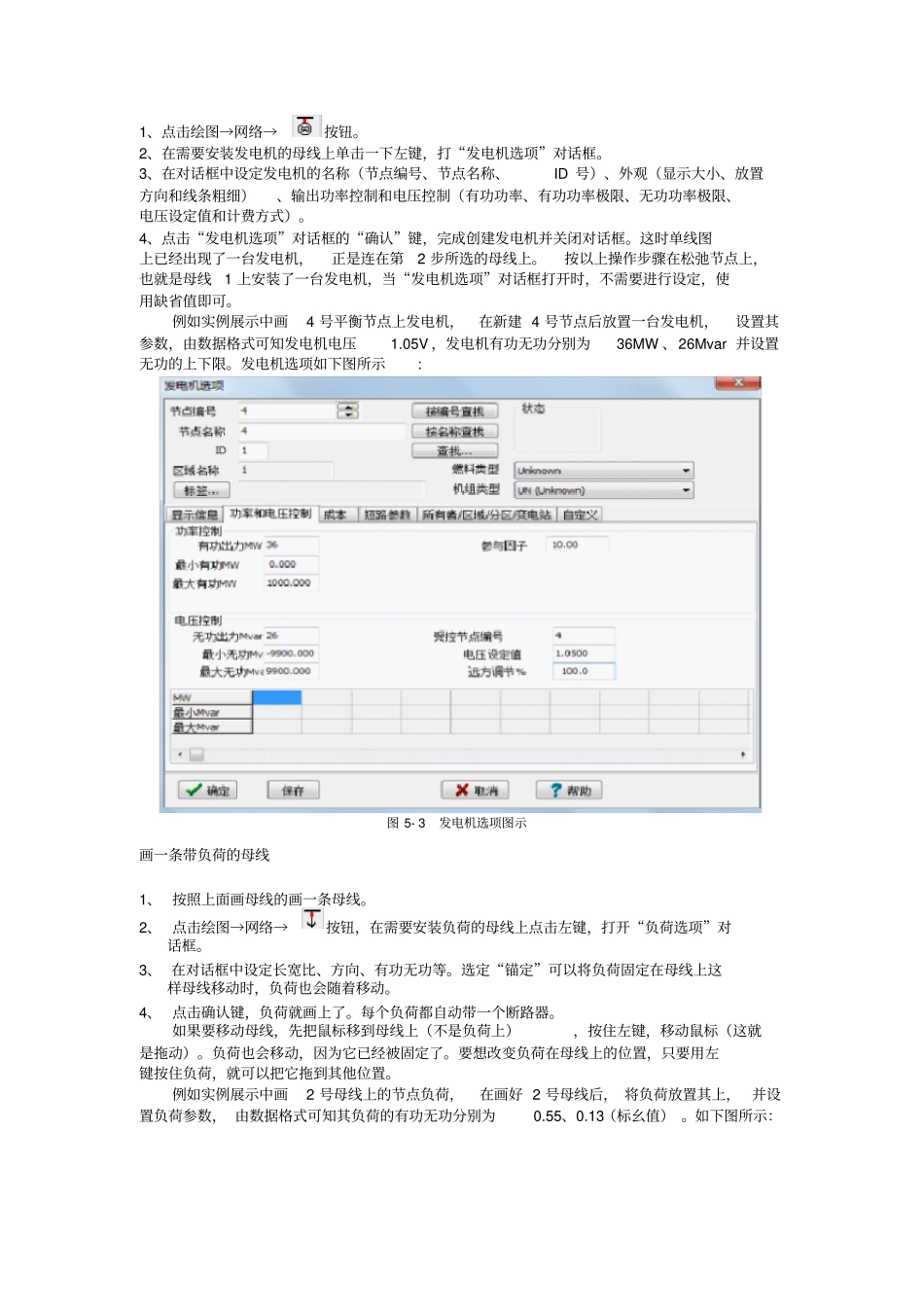

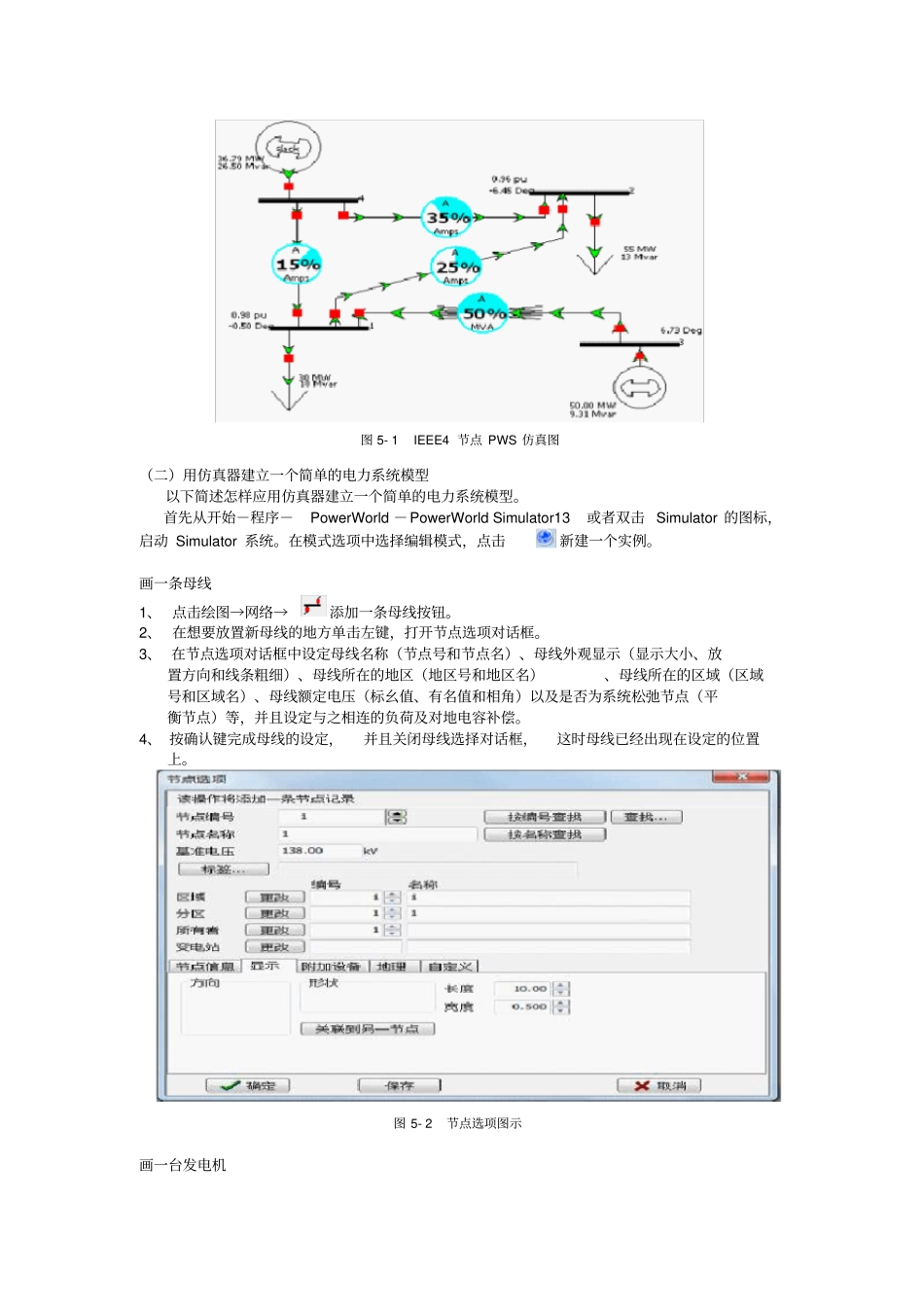

Powerworld 学习入门（一）实例展示我们建立一个如下IEEE4 节点的仿真图，这个系统的数据参数如下（IEEE4 节点数据格式）系统参数节点数支路数基准容量最大迭代次数中心参数4 4 100 18 0.1 迭代精度1.e-6 序号平衡节点1 4 0 线路参数序号节点 i （首端）节点 j（未端）R X b/2 1 1 2 0.1 0.4 0.01528 2 1 4 0.12 0.5 0.0192 3 2 4 0.08 0.4 0.01413 变压器参数序号节点 i （首端）节点 j（未端）R X 1 1 3 0.0 0.3 0.90909 0.9 1.15 运行参数节点号1 0 00.3 0.18 2 0 0 0.55 0.13 3 0.5 0 0 0 4 0.36 0.26 0 0 0 PV节点参数节点号电压 V3 1.09991 -0.1 0.6 4 1.05 -0.6 0.6 图 5- 1 IEEE4 节点 PWS 仿真图（二）用仿真器建立一个简单的电力系统模型以下简述怎样应用仿真器建立一个简单的电力系统模型。首先从开始－程序－PowerWorld －PowerWorld Simulator13或者双击 Simulator 的图标，启动 Simulator 系统。在模式选项中选择编辑模式，点击新建一个实例。画一条母线1、 点击绘图→网络→添加一条母线按钮。2、 在想要放置新母线的地方单击左键，打开节点选项对话框。3、 在节点选项对话框中设定母线名称（节点号和节点名）、母线外观显示（显示大小、放置方向和线条粗细）、母线所在的地区（地区号和地区名）、母线所在的区域（区域号和区域名）、母线额定电压（标幺值、有名值和相角）以及是否为系统松弛节点（平衡节点）等，并且设定与之相连的负荷及对地电容补偿。4、 按确认键完成母线的设定，并且关闭母线选择对话框，这时母线已经出现在设定的位置上。图 5- 2 节点选项图示画一台发电机1、点击绘图→网络→按钮。2、在需要安装发电机的母线上单击一下左键，打“发电机选项”对话框。3、在对话框中设定发电机的名称（节点编号、节点名称、ID 号）、外观（显示大小、放置方向和线条粗细）、输出功率控制和电压控制（有功功率、有功功率极限、无功功率极限、电压设定值和计费方式）。4、点击“发电机选项”对话框的“确认”键，完成创建发电机并关闭对话框。这时单线图上已经出现了一台发电机，正是连在第2 步所选的母线上。按以上操作步骤在松弛节点上，也就是母线1 上安装了一台发电机，当“发电机选项”对话框打开时，不需要进行设定，使用缺省值即可。例如实例展示中画4 号平衡节点上发电机，在新建 4 号节点后放置一台发电机...
