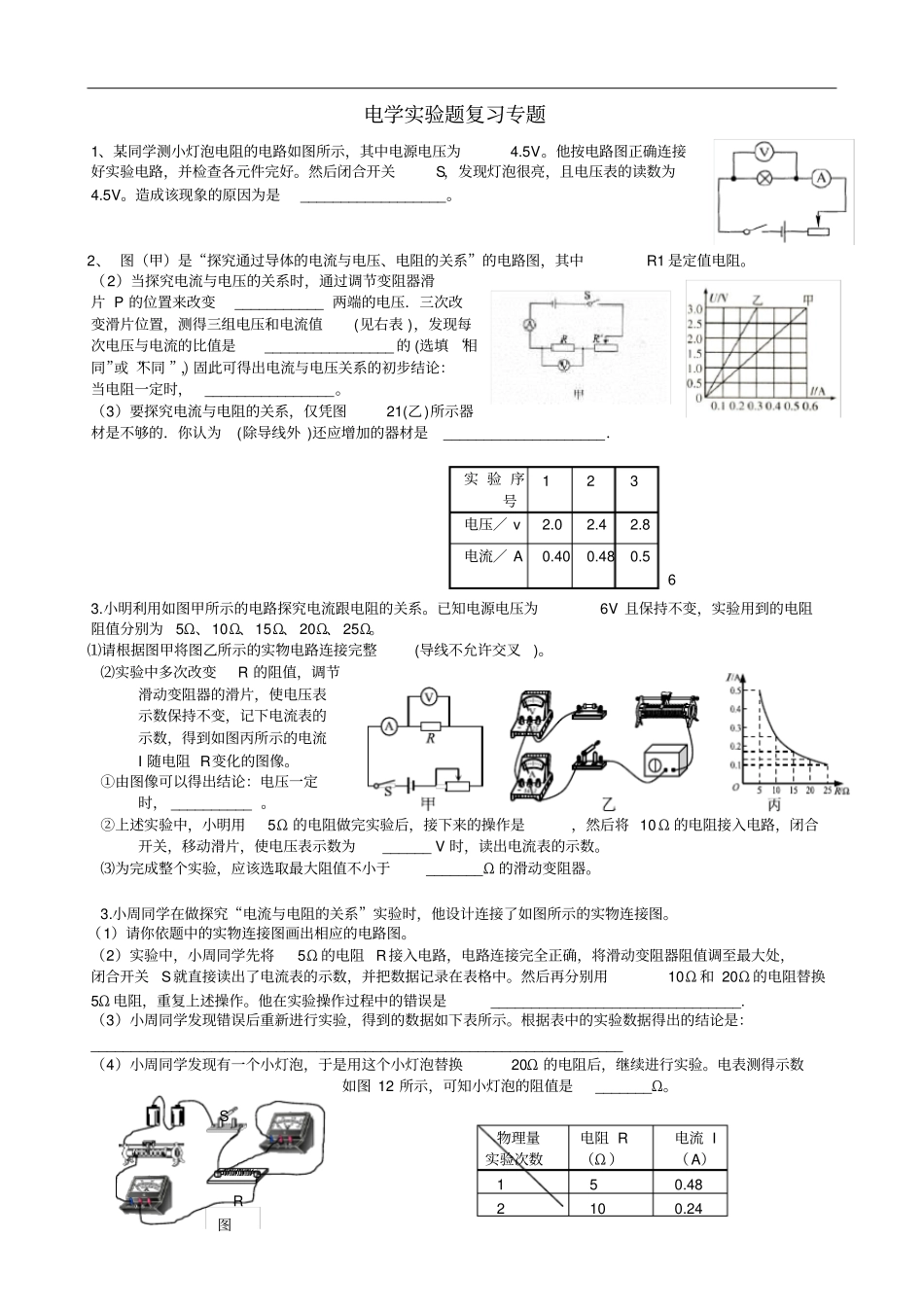

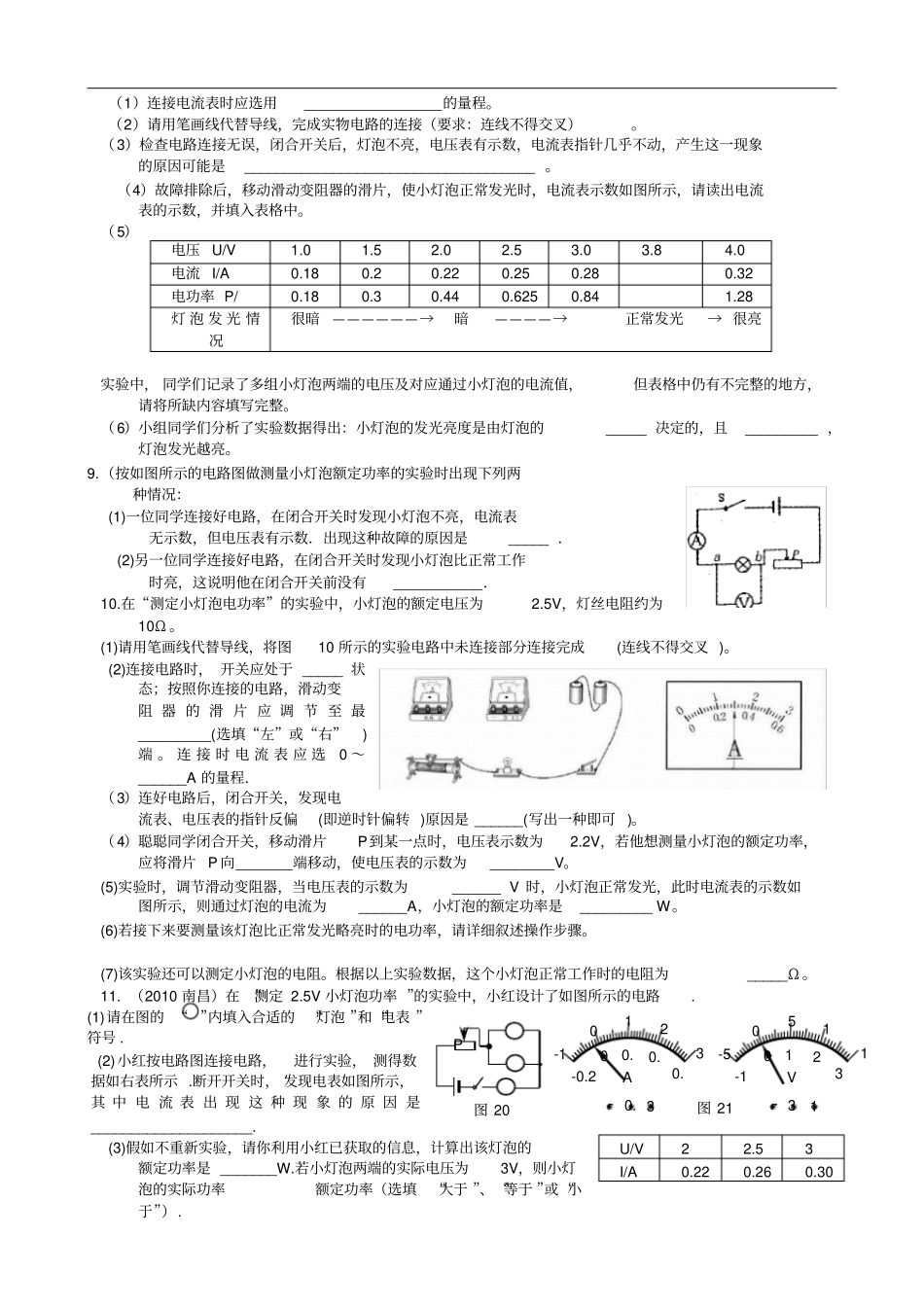

电学实验题复习专题1、某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。造成该现象的原因为是__________________。2、 图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1 是定值电阻。（2）当探究电流与电压的关系时，通过调节变阻器滑片 P 的位置来改变___________ 两端的电压．三次改变滑片位置，测得三组电压和电流值(见右表 )，发现每次电压与电流的比值是________________ 的 (选填 “相同”或“不同 ”)，固此可得出电流与电压关系的初步结论：当电阻一定时，________________。（3）要探究电流与电阻的关系，仅凭图21(乙)所示器材是不够的．你认为(除导线外 )还应增加的器材是____________________．3.小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V 且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、 20Ω、 25Ω。⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。⑵实验中多次改变R 的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I 随电阻 R变化的图像。①由图像可以得出结论：电压一定时， __________ 。②上述实验中，小明用5Ω 的电阻做完实验后，接下来的操作是，然后将 10 Ω 的电阻接入电路，闭合开关，移动滑片，使电压表示数为______ V 时，读出电流表的示数。⑶为完成整个实验，应该选取最大阻值不小于_______Ω 的滑动变阻器。3.小周同学在做探究“电流与电阻的关系”实验时，他设计连接了如图所示的实物连接图。（1）请你依题中的实物连接图画出相应的电路图。（2）实验中，小周同学先将5Ω 的电阻 R接入电路，电路连接完全正确，将滑动变阻器阻值调至最大处，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中。然后再分别用10Ω 和 20Ω 的电阻替换5Ω 电阻，重复上述操作。他在实验操作过程中的错误是_______________________________. （3）小周同学发现错误后重新进行实验，得到的数据如下表所示。根据表中的实验数据得出的结论是：__________________________________________________________________ （4）小周同学发现有一个小灯泡，于是用这个小灯泡替换20Ω 的电阻后，继续进行实验。电表测得示数如图 12 所示，可知小灯泡的阻值是_______Ω。...
