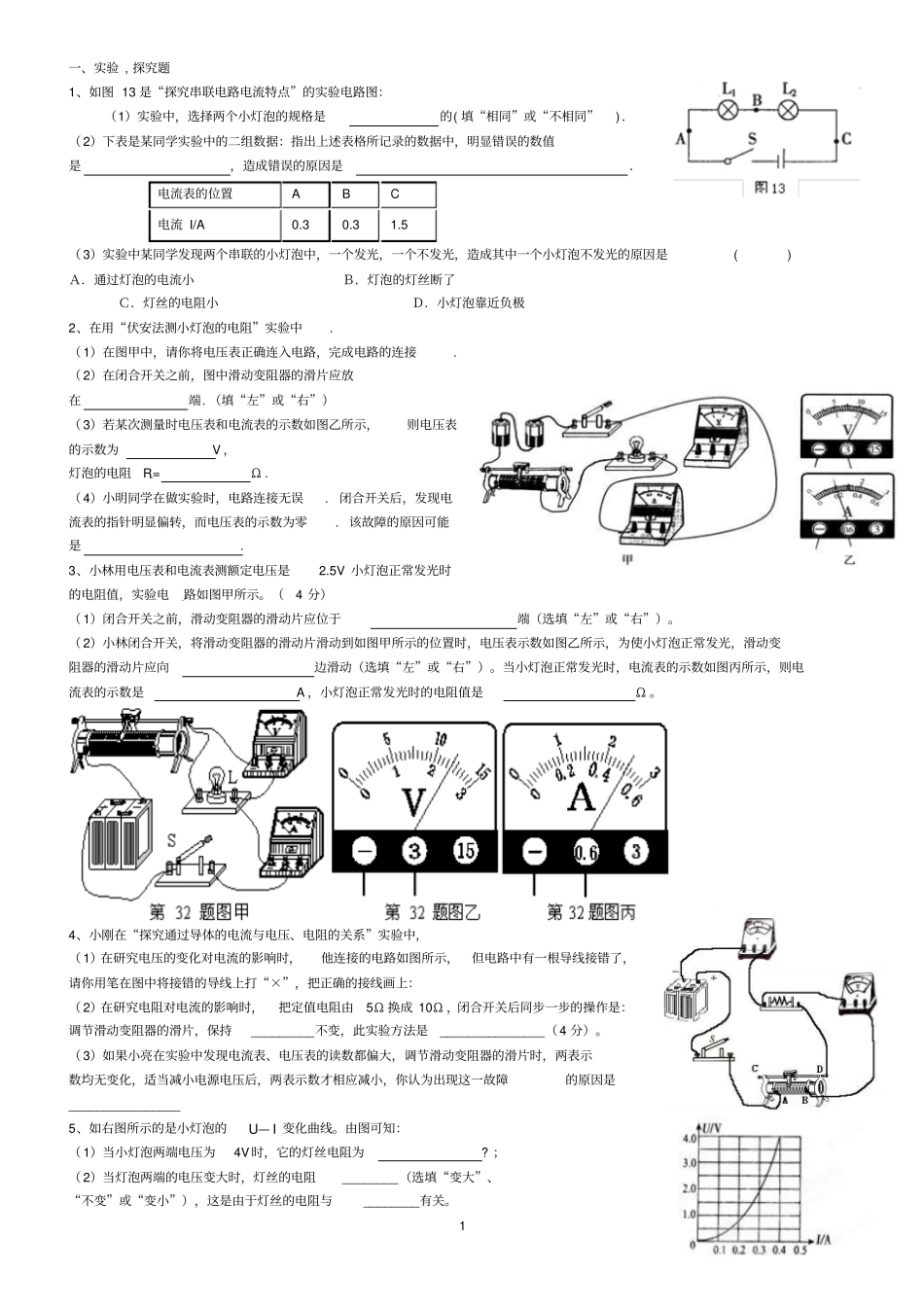

1 一、实验 , 探究题1、如图 13 是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是的( 填“相同”或“不相同”)．（ 2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是．电流表的位置A B C 电流 I/A 0.3 0.3 1.5 （ 3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( ) Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极2、在用“伏安法测小灯泡的电阻”实验中.（ 1）在图甲中，请你将电压表正确连入电路，完成电路的连接.（ 2）在闭合开关之前，图中滑动变阻器的滑片应放在端. （填“左”或“右”）（ 3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V ，灯泡的电阻RL= Ω .（ 4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 .3、小林用电压表和电流表测额定电压是2.5V 小灯泡正常发光时的电阻值，实验电路如图甲所示。（4 分）（ 1）闭合开关之前，滑动变阻器的滑动片应位于端（选填“左”或“右”）。（ 2）小林闭合开关，将滑动变阻器的滑动片滑动到如图甲所示的位置时，电压表示数如图乙所示，为使小灯泡正常发光，滑动变阻器的滑动片应向边滑动（选填“左”或“右”）。当小灯泡正常发光时，电流表的示数如图丙所示，则电流表的示数是 A ，小灯泡正常发光时的电阻值是Ω 。4、小刚在“探究通过导体的电流与电压、电阻的关系”实验中，（ 1）在研究电压的变化对电流的影响时，他连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线上打“×”，把正确的接线画上：（ 2）在研究电阻对电流的影响时，把定值电阻由5Ω 换成 10Ω ，闭合开关后同步一步的操作是：调节滑动变阻器的滑片，保持_________不变，此实验方法是_______________（ 4 分）。（ 3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小，你认为出现这一故障的原因是________________ 5、如右图所示的是小灯泡的U— I 变化曲线。由图可知：（ 1）当小灯泡两端电压为4V 时，它的灯丝电阻为? ；（ 2）当灯泡两端的电压变大时，灯丝的电阻________（选填“变大...
