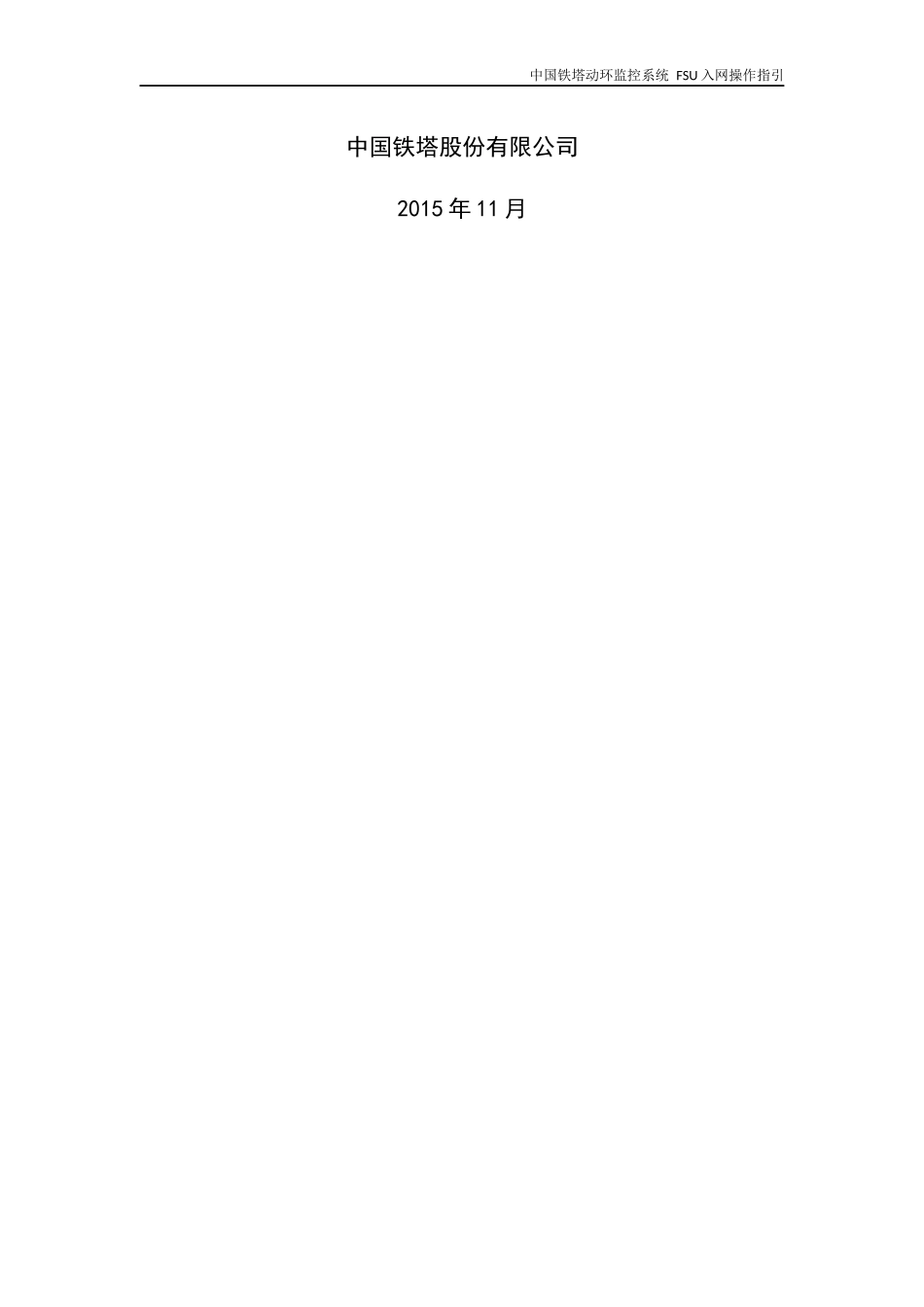

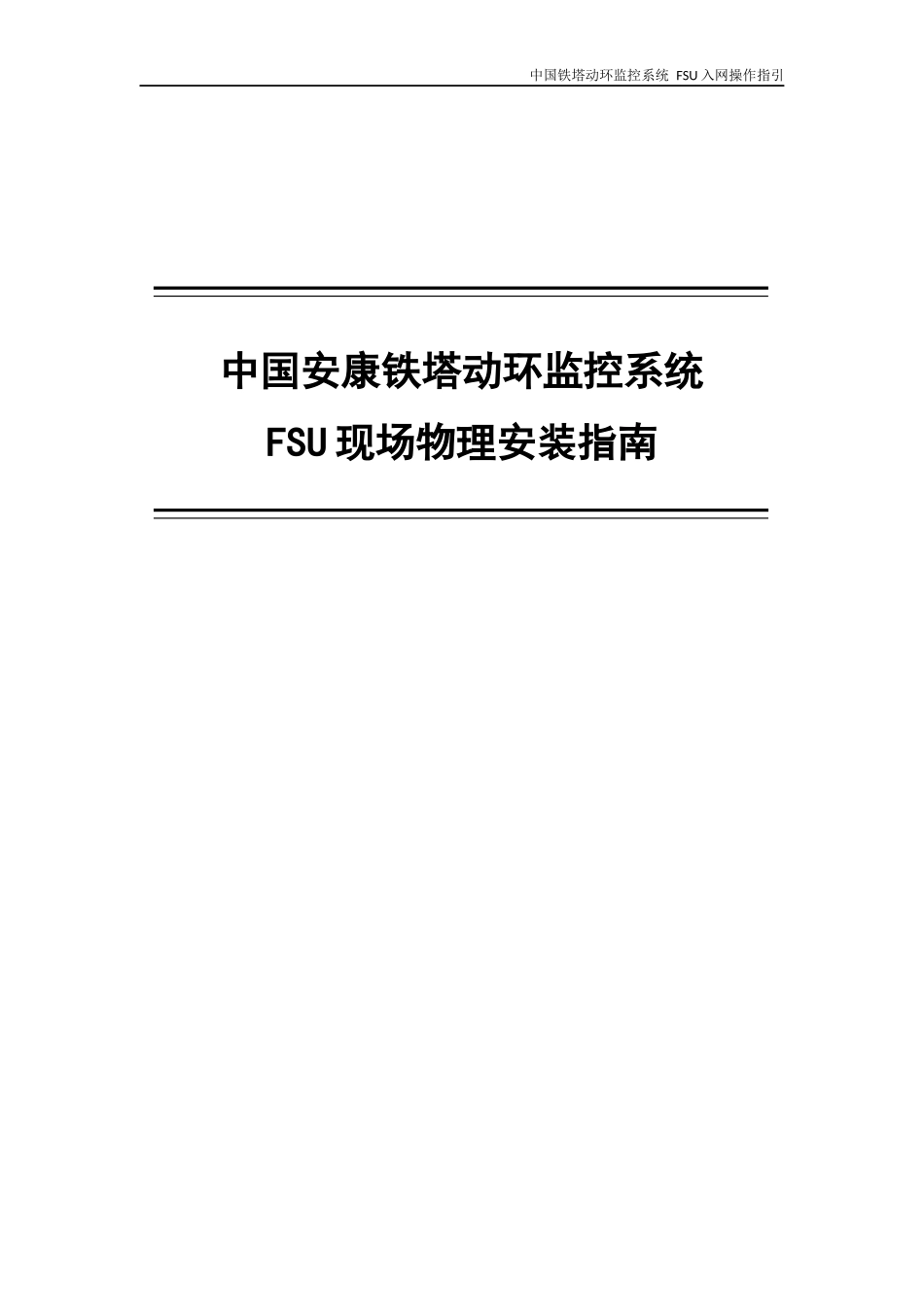

中国铁塔动环监控系统FSU入网操作指引中国安康铁塔动环监控系统FSU现场物理安装指南中国铁塔动环监控系统FSU入网操作指引中国铁塔股份有限公司2015年11月中国铁塔动环监控系统FSU入网操作指引修改历史日期版本作者修改内容更改请求号中国铁塔动环监控系统FSU入网操作指引目录1.出厂预配置...................................................................52.FSU主板接口说明图............................................................53.FSU安装布线..................................................................54.FSU软件参数配置..............................................................54.1FSU基本配置.....................................................54.2SC平台配置......................................................54.3VPN配置.........................................................6中国铁塔动环监控系统FSU入网操作指引1.出厂预配置厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表等）规格及版本，在FSU上预安装这些设备的A接口适配软件。如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。2.FSU主板接口说明图给出FSU主板面板图或FSU的设计图，说明FSU各个部件及接口的用途。2.1前面板说明：前面板只有设备指示灯以及调试串口，如下图所示：图FSU前面板编号名称说明1RS232调试串口RS232接口，用于与PC机连接的调试串口2RST恢复出厂配置按键长按此键10s以上，设备会恢复到出厂默认参数；3电源指示灯设备正常上电后，该指示灯常亮4WORK1设备运行灯设备程序正常启动后，该指示灯会1s闪亮；5WORK2无线模块运行灯无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮6ALM告警指示灯告警指示灯，设备有任意告警，即常亮7COM网络通信指示灯CPU网络通信指示灯，若CPU板网口连接正常工作，该指示灯闪亮8网口LINK1-LINK4有4路LINK灯，分别对应后面板的网口1-网口4；中国铁塔动环监控系统FSU入网操作指引2.2后面板介绍图FSU后面板及接口丝印图说明1：传输及串口说明编号名称说明1主天线内部无线模块用主天线，如不使用内部模块，则做封口处理2从天线内部无线模块用从天线，主要在信号强度不够或者4G组网时使用，如不使用内部模块，则做封口处理3LAN1-4下挂，用于连接IPC或其它扩展设备4USB口连接外部无线MODEM或做U盘配置使用512V当DAM-2160I-T配套无线MODEM时，无线MODEM必须从此端口取电，且不能用做他用6串口1-8标配8路RS485接口说明2：默认24路通用AI/DI接口及4路DO接口序号通道号接入类型说明1IN1温度1模拟量输入2IN2温度2模拟量输入3IN3湿度1模拟量输入4IN4直流电压1模拟量输入，需配直流电压传感器5IN5直流电压2模拟量输入，需配直流电压传感器6IN6烟感1开关量输入7IN7烟感2开关量输入8IN8水浸开关量输入中国铁塔动环监控系统FSU入网操作指引9IN9红外开关量输入10IN10防盗1开关量输入11IN11防盗2开关量输入12IN11-IN22备用13IN23电池电压1,专用,不能做它用模拟量输入，可直接接入-48V电压14IN24电池电压2,专用,不能做它用模拟量输入，可直接接入-48V电压15DO1-DO4自定义四路常开继电器输出说明3：电源接口编号名称说明1电源接口支持36-72V宽电压接入，正负可反接3.FSU安装布线总体布线原则：1：线槽固定应该沿墙水平或垂直走向2：充分利用基站已经有PVC线槽、地槽、走线架3：线槽垂直或转角处，要求使用套三通、外角或内角。非法案例：中国铁塔动环监控系统FSU入网操作指引3.1智能设备接线智能设备RS485的信号线连接通过RS485接口连到DAM-2160I-T的RS485端口上。接线方式如下：RS485-A/D+/+--------DAM-2160I-T的RS485-ARS485-B/D-/---------DAM-2160I-T的RS485-B备注：按集团标准，FSU不提供RS232接口，如智能设备是RS232接口，需要提供RS232/RS485转换器来转接。下图用三菱重工海尔智能空调（RF75WD）为例485接口：A接主机485接口的A，B接主机485接口的B3.2传感器安装1:烟雾传感器的安装1)根据探测器的有效作用范围合...
