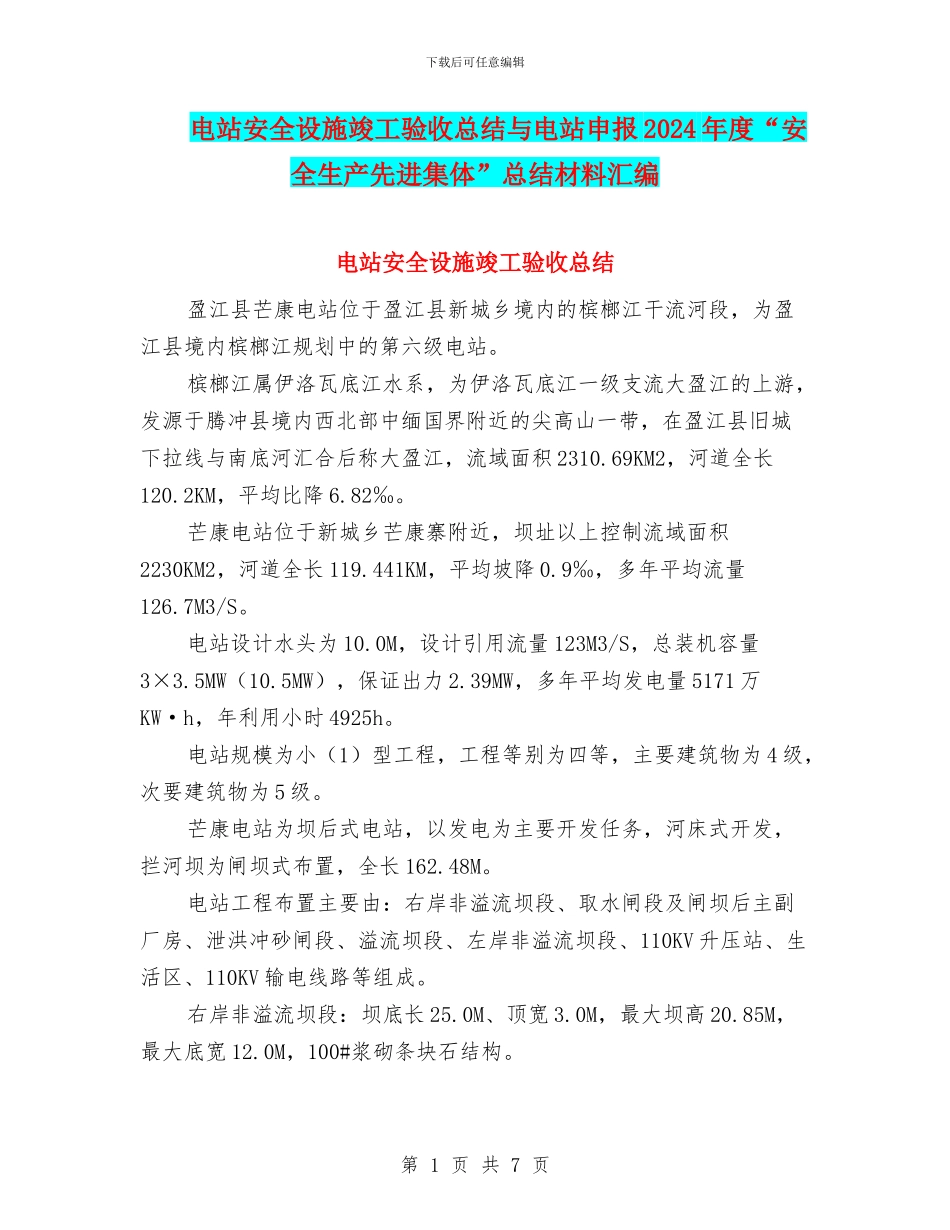

下载后可任意编辑电站安全设施竣工验收总结与电站申报 2024 年度“安全生产先进集体”总结材料汇编电站安全设施竣工验收总结盈江县芒康电站位于盈江县新城乡境内的槟榔江干流河段，为盈江县境内槟榔江规划中的第六级电站。槟榔江属伊洛瓦底江水系，为伊洛瓦底江一级支流大盈江的上游，发源于腾冲县境内西北部中缅国界附近的尖高山一带，在盈江县旧城下拉线与南底河汇合后称大盈江，流域面积 2310.69KM2，河道全长120.2KM，平均比降 6.82‰。芒康电站位于新城乡芒康寨附近，坝址以上控制流域面积2230KM2，河道全长 119.441KM，平均坡降 0.9‰，多年平均流量126.7M3/S。电站设计水头为 10.0M，设计引用流量 123M3/S，总装机容量3×3.5MW（10.5MW），保证出力 2.39MW，多年平均发电量 5171 万KW·h，年利用小时 4925h。电站规模为小（1）型工程，工程等别为四等，主要建筑物为 4 级，次要建筑物为 5 级。芒康电站为坝后式电站，以发电为主要开发任务，河床式开发，拦河坝为闸坝式布置，全长 162.48M。电站工程布置主要由：右岸非溢流坝段、取水闸段及闸坝后主副厂房、泄洪冲砂闸段、溢流坝段、左岸非溢流坝段、110KV 升压站、生活区、110KV 输电线路等组成。右岸非溢流坝段：坝底长 25.0M、顶宽 3.0M，最大坝高 20.85M，最大底宽 12.0M，100#浆砌条块石结构。第 1 页 共 7 页下载后可任意编辑取水闸：取水闸紧靠右岸非溢流坝，为潜孔式布置，布置有 3 孔8.13×5.45M 取水孔，其后由流道与机组蜗壳相连，设计引用流量123.0M3/S。闸室段长 37.88M，顶宽 8.3M，底宽 16.3M（含流道段），基础宽 18.025M，闸室高 24.45M，闸门为平板工作闸，固定式卷杨机启吊，启闭室高 12.19M，引水流道长 8.85M，流道断面尺寸8.13×4.75M，均为钢筋混凝土结构。泄洪冲砂闸段：泄洪冲砂闸紧靠取水闸，为开敞式布置，布置有 3孔 7.0×12.0M，泄洪冲砂孔，最大下泄流量 1793.6M3/S；闸室长33.0M，闸室宽 21.0M，基础宽 27.0M，闸室高 18.7M，闸门为平板上工作闸门，固定式卷扬机启闭，启闭室高 19.5M,均为钢筋混凝土结构。闸后布置有防冲护坦，护坦宽 33.0M，长 25.0M，为钢筋混凝土构件和100#浆砌条块石结构。溢流坝：溢流坝紧靠泄洪冲砂闸布置，长 60.0M，坝底宽14.44M，基础宽 17.44M，坝高 15.0M，最大下泄流量 949.0M3/S。基础为钢筋混凝土结构，坝体为埋石混凝土，坝面钢筋混凝土护面。坝后布置有防冲护坦，护坦...
