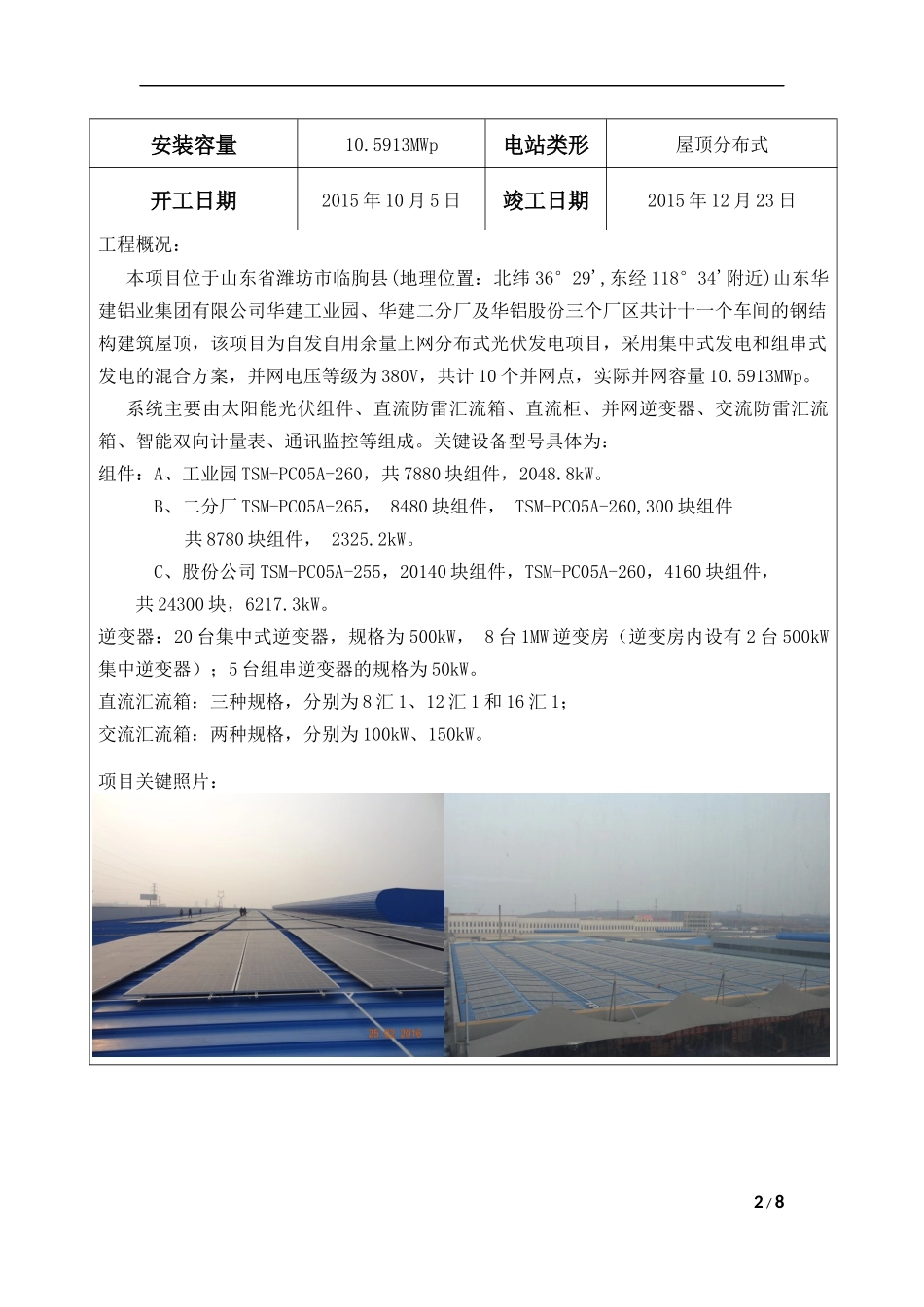

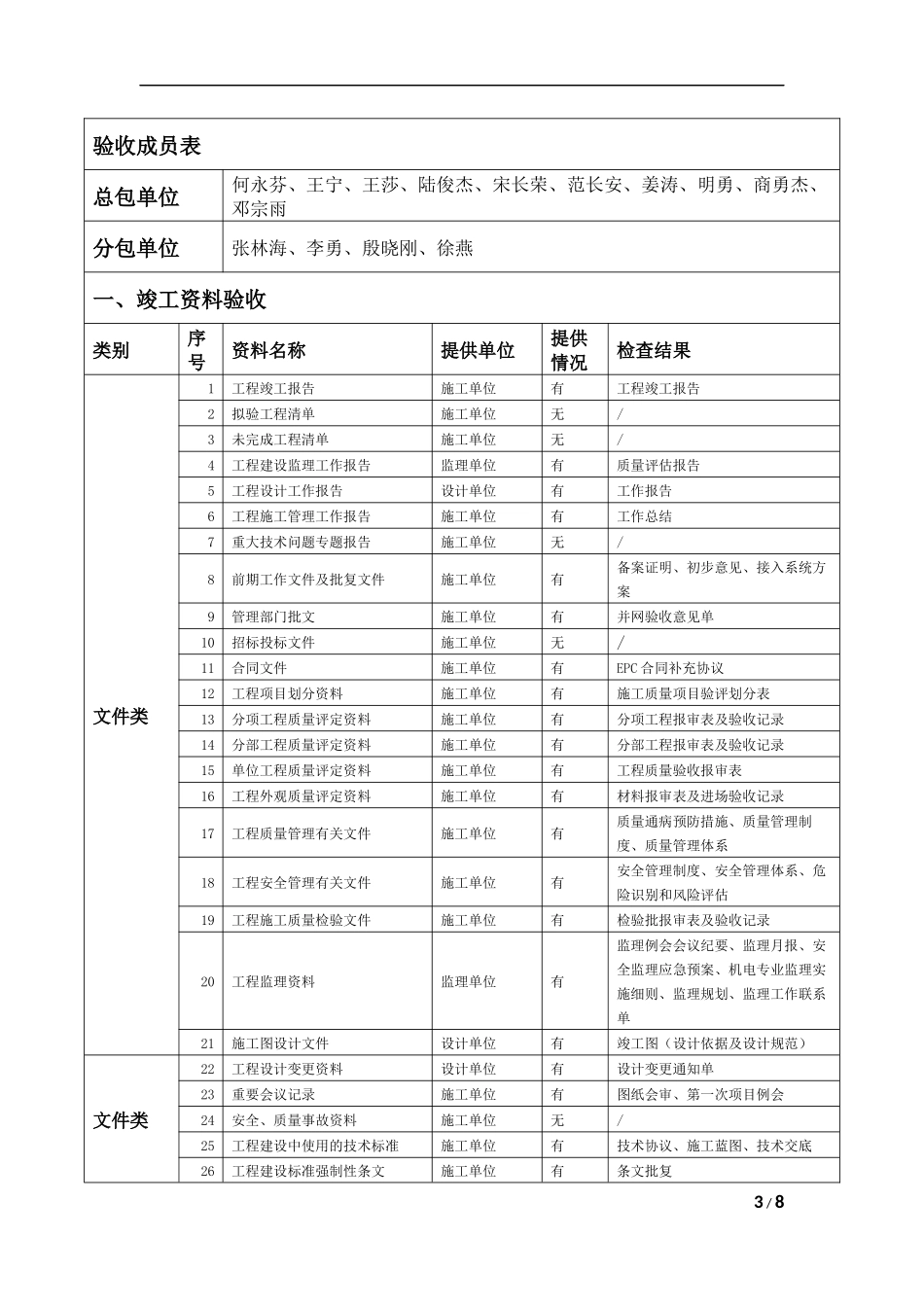

项目竣工验收报告项目名称：潍坊临朐华建15MWp光伏发电项目总包单位：中国中元国际工程有限公司施工单位：肥城市建筑安装工程总公司报告日期：2016年03月14日工程名称潍坊临朐华建15MWp光伏发电项目1/8安装容量10.5913MWp电站类形屋顶分布式开工日期2015年10月5日竣工日期2015年12月23日工程概况：本项目位于山东省潍坊市临朐县(地理位置：北纬36°29',东经118°34'附近)山东华建铝业集团有限公司华建工业园、华建二分厂及华铝股份三个厂区共计十一个车间的钢结构建筑屋顶，该项目为自发自用余量上网分布式光伏发电项目，采用集中式发电和组串式发电的混合方案，并网电压等级为380V，共计10个并网点，实际并网容量10.5913MWp。系统主要由太阳能光伏组件、直流防雷汇流箱、直流柜、并网逆变器、交流防雷汇流箱、智能双向计量表、通讯监控等组成。关键设备型号具体为：组件：A、工业园TSM-PC05A-260，共7880块组件，2048.8kW。B、二分厂TSM-PC05A-265，8480块组件，TSM-PC05A-260,300块组件共8780块组件，2325.2kW。C、股份公司TSM-PC05A-255，20140块组件，TSM-PC05A-260，4160块组件，共24300块，6217.3kW。逆变器：20台集中式逆变器，规格为500kW，8台1MW逆变房（逆变房内设有2台500kW集中逆变器）；5台组串逆变器的规格为50kW。直流汇流箱：三种规格，分别为8汇1、12汇1和16汇1；交流汇流箱：两种规格，分别为100kW、150kW。项目关键照片：2/8验收成员表总包单位何永芬、王宁、王莎、陆俊杰、宋长荣、范长安、姜涛、明勇、商勇杰、邓宗雨分包单位张林海、李勇、殷晓刚、徐燕一、竣工资料验收类别序号资料名称提供单位提供情况检查结果文件类1工程竣工报告施工单位有工程竣工报告2拟验工程清单施工单位无/3未完成工程清单施工单位无/4工程建设监理工作报告监理单位有质量评估报告5工程设计工作报告设计单位有工作报告6工程施工管理工作报告施工单位有工作总结7重大技术问题专题报告施工单位无/8前期工作文件及批复文件施工单位有备案证明、初步意见、接入系统方案9管理部门批文施工单位有并网验收意见单10招标投标文件施工单位无/11合同文件施工单位有EPC合同补充协议12工程项目划分资料施工单位有施工质量项目验评划分表13分项工程质量评定资料施工单位有分项工程报审表及验收记录14分部工程质量评定资料施工单位有分部工程报审表及验收记录15单位工程质量评定资料施工单位有工程质量验收报审表16工程外观质量评定资料施工单位有材料报审表及进场验收记录17工程质量管理有关文件施工单位有质量通病预防措施、质量管理制度、质量管理体系18工程安全管理有关文件施工单位有安全管理制度、安全管理体系、危险识别和风险评估19工程施工质量检验文件施工单位有检验批报审表及验收记录20工程监理资料监理单位有监理例会会议纪要、监理月报、安全监理应急预案、机电专业监理实施细则、监理规划、监理工作联系单21施工图设计文件设计单位有竣工图（设计依据及设计规范）文件类22工程设计变更资料设计单位有设计变更通知单23重要会议记录施工单位有图纸会审、第一次项目例会24安全、质量事故资料施工单位无/25工程建设中使用的技术标准施工单位有技术协议、施工蓝图、技术交底26工程建设标准强制性条文施工单位有条文批复3/8二、基础建设及安装质量验收类别项目内容标准检查结果（数据及判断）基础工程定位放线基底标高与尺寸符合图纸及设计要求；合格支架基础外观质量无变形、损伤、缺失，排布整齐一致、美观；合格定位连接符合图纸及设计要求；连接正确、牢固、可靠、无松动；合格预埋件尺寸与偏差预埋件尺寸与位置符合设计要求；标高偏差：预埋螺栓[0,+20]mm;预埋件[-5,0]mm;轴线偏差：预埋螺栓≤2mm;预埋件[-5,+5]mm;合格安全防护外露金属预埋件应进行防腐处理；不应破坏屋面防水层,或根据原防水结构重新进行防水恢复；合格混凝土基础外观质量表面平整、颜色一致，排布整齐；无蜂窝、麻点、气泡、划痕、脏污、杂物；无缺边、缺角、裂缝、裂缝等；合格尺寸与偏差整体尺寸符合设计要求；轴线偏差:[-10,+10]mm;顶标高偏差:[-10,0]mm;垂直度偏差：每米≤5mm、全高≤10mm截面尺寸偏差：[-20...
