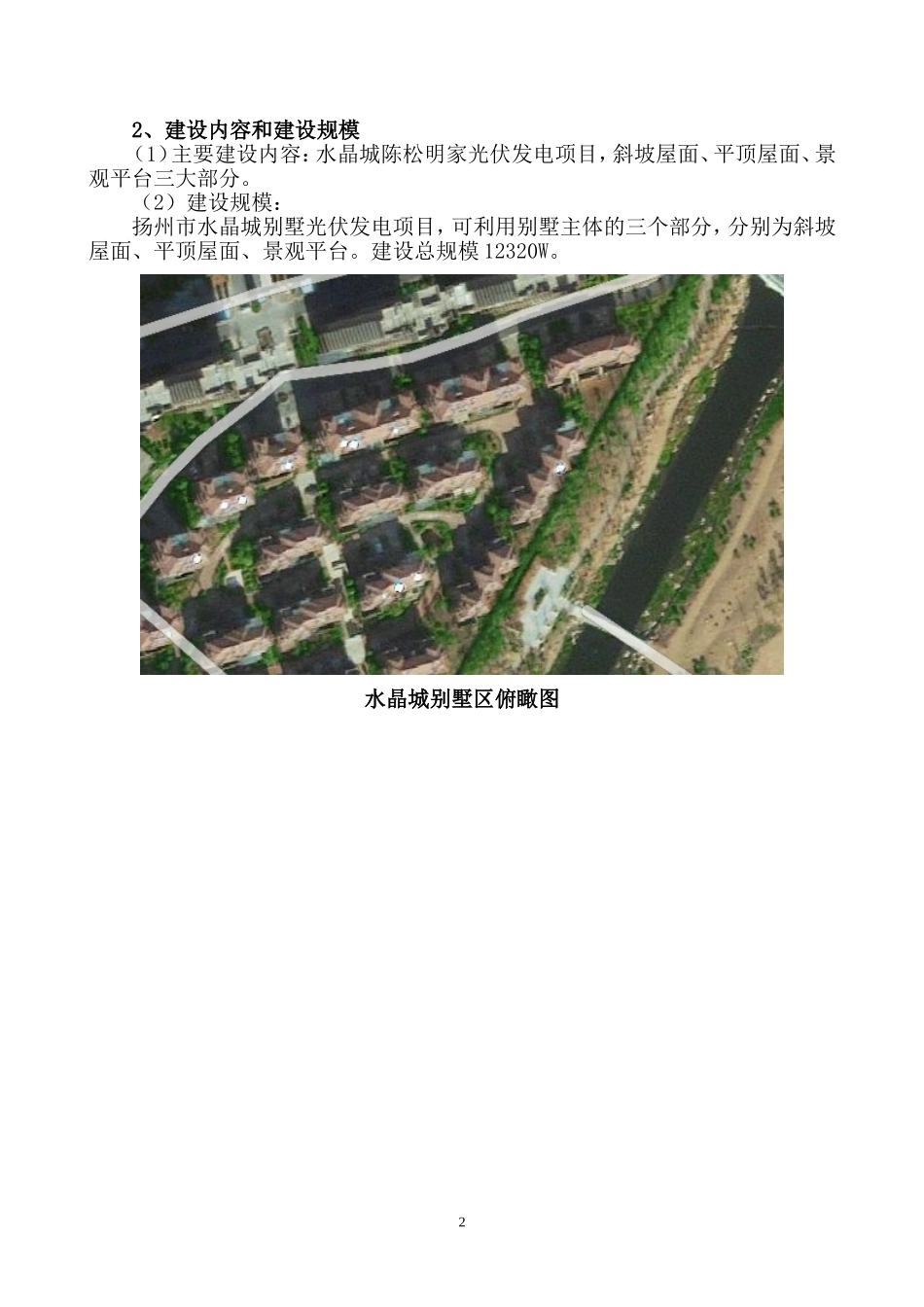

扬州市水晶城别墅光伏发电项目技术方案江苏xx电力有限公司二零一六年十二月一、项目简介1、建设地点水晶城别墅光伏发电项目位于江苏省扬州市兴城西路与博物馆路交接处，区位条件优越。周围无高大建筑，遮挡阳光。道路四通八达，交通便捷。2、建设内容和建设规模（1）主要建设内容：水晶城陈松明家光伏发电项目，斜坡屋面、平顶屋面、景观平台三大部分。（2）建设规模：扬州市水晶城别墅光伏发电项目，可利用别墅主体的三个部分，分别为斜坡屋面、平顶屋面、景观平台。建设总规模12320W。水晶城别墅区俯瞰图2施工现场图二、气候概况及光照资源1、气候概况2016年，全市年平均气温分别为扬州城区15.8摄氏度、江都区15.5摄氏度、宝应县15.5摄氏度、高邮市15.6摄氏度、仪征市16.0摄氏度，与常年相比，偏高0.3～0.8摄氏度。各月平均气温比常年同期偏高的月份有1月、4月、5月、6月、7月、8月和10月，偏低的月份有2月、11月、12月，基本持平的月份有3月和9月。[7]全市年极端最高气温38.2摄氏度（7月29日，扬州城区）、极端最低气温零下7.2摄氏度（1月23日，宝应县），全年35摄氏度及以上的高温日数为11天（宝应县）～18天（江都区）。扬州城区35摄氏度及以上高温日数为16天，初霜期比常年迟17天（常年为11月7日），终霜期比常年早18天（常年为3月31日）2、光照资源太阳能资源的分布与各地的纬度、海拔高度、自然地理状况和气候条件有关。3我国属太阳能资源丰富的国家之一，全国总面积2/3以上地区年日照时数大于2000h，根据中国气象局风能太阳能评估中心推荐的国内太阳能资源地区分类办法。全国太阳能资源丰富程度等级分布图根据NASA数据查询得知：扬州市地表太阳辐射量：(kWh/m2/day)时间一月二月三月四月五月六月七月八月九月十月十一月十二月平均22年平均3.03.33.54.65.15.45.64.34.03.63.02.74.0NASA数据查询结果：扬州市地区平均日照小时数为4.0h，年平均日照小时数为1440.0h，年平均太阳辐射量为5397MJ/m2，属江苏省光伏资源量较丰富的地区之一，且适合光伏电站项目建设。三、屋顶太阳能发电系统设计1.屋顶平面情况斜坡屋面：扬州市水晶城别墅斜坡屋顶除去不可用面积，设计3630W光伏装机总量，占地约为30平方米。平顶屋面：扬州市水晶城别墅平顶屋面出去不可用面积，设计4200W光伏装4机总量，占地约为35平方米。景观平台：扬州市水晶城别墅平顶屋面出去不可用面积，设计4480W光伏装机总量，占地约为35平方米。2.光伏系统设计斜坡屋面屋顶斜坡光伏组件排布图平顶屋面5平顶屋面光伏组件排布图景观平台景观平台光伏组件排布图四、分布式光伏系统结构太阳能光伏发电系统是利用光伏组件半导体材料的“光伏”效应，将太阳光的辐射直接转换为电能的一种新型发电系统。它的规模可大可小，在发电过程中不会排放污染物质，具有安装方便，没有噪音，整个寿命期间几乎无需维护等6优点。家用并网型分布式光伏系统太阳能光伏组件、并网型逆变器和交流配电柜等，整体框架如图1所示。图1太阳能光伏发电并网系统本方案主要适用于自发自用/余量上网（接入用户电网）的家用光伏电站系统，见图。首先需要在家庭户内配电箱内安装一台微型式断路器和一台具有双向计量功能的智能电能表。通过该空气开关控制接入电网，增加一个明显的开断点，满足自动断开、闭锁功能，低电压失电要求，符合电网安全运行要求；双向计量功能的智能电能表精度不低于2.0级，作为计量关口。其次，需要在并网交流配电箱内安装一台精度不低于2.0级的计量多功能表，作为校核电能表，电能表电流电压回路接线接入低压侧尽量回路。电气主接线图7五、项目设备/工程清单表序号部件型号及规格数量/单位制造商备注1电池组件1640*992*40*255XJ-M280watt单晶正A级12320w2逆变器GW8000-DT8000w2逆变器GW04K-DT4200w3防雷配电箱JLXD-63A220V【A1】1台4系统通讯设备DJGL24-YP2型集中器1套5支架41mm*62mm*2.5mm5100元86光伏电缆PV1-F0.6/1kv4mm²3套7电力电缆BVR-6mm²3套8PVCФ3213根7辅材及其他1套9安装调试/1项10监控系统/1项11运输/1项12并网流程/1项六、节能减排分析装机容量：12320W约年发电量为：17740度节约能源：1.按一度电能平均消耗334克...
