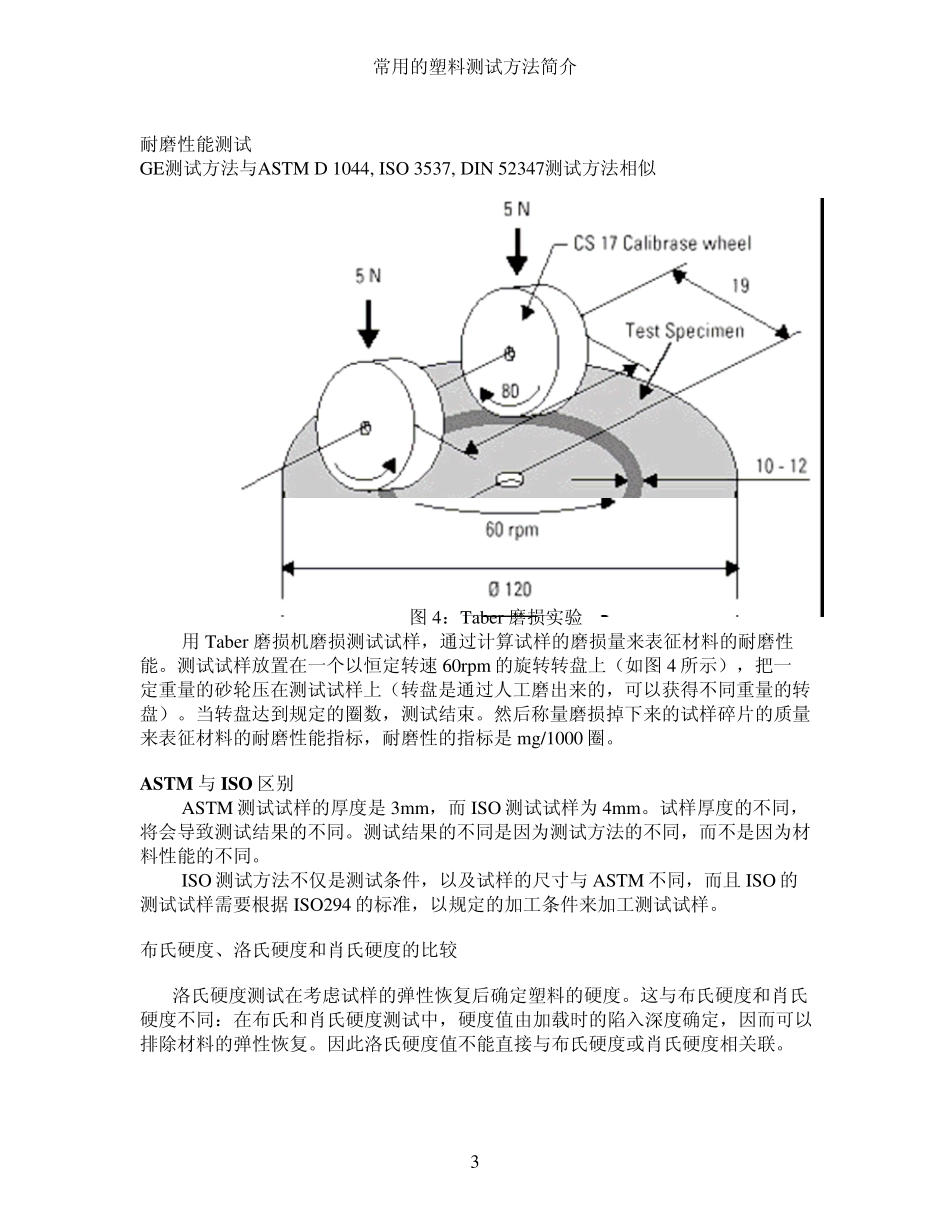

常用的塑料测试方法简介 拉伸强度和拉伸模量 ASTM D 638, ISO R527, DIN 53455, DIN53457 了解材料对负载的响应程度是了解材料性能的基础。通过测试在一定应力下材料的变形程度（应变），设计者可以预测材料在其工作环境下的应用（如图1）。 图 1 拉伸应力－应变曲线 A：弹性形变的极限值 B：屈服点 C：最大强度 O-A:屈服区域，发生弹性形变 超过 A 点：塑性变形 图2：ASTM D 6， 拉伸试样的尺寸 1 常用的塑料测试方法简介 模量： 应力/应变 Mpa 屈服应力： 开始发生塑性变形的应力 Mpa 断裂应力 发生断裂时的应力 Mpa 断裂伸长率 材料发生断裂时的应变 ％ 弹性极限 开始发生弹性形变的终点 弹性模量 发生在塑性变形时的模量 Mpa 测试速度： A 速度：1mm/mm 拉伸模量 B 速度：5mm/mm 填充材料 的拉伸应力/应变 C 速度：50mm/mm 为填充材料的拉伸应力/应变 弯曲强度和弯曲模量 ASTM D 790, ISO 178, DIN 53452 弯曲强度是用来测量材料抵制挠曲变形的能力或者是测试材料的刚性。与拉伸负载不同的是，在测试弯曲时，所有的应力加载在一个方向上。用压头压在试样的中部使其形成一个 3 点的负载，在标准测试仪上，恒定的压缩速度为2mm/mm. 通过计算机收集的数据，测绘出试样的压缩负荷－变形曲线，来计算压缩模量。在曲线的线性区域至少取 5 个点的负载和变形。 弯曲模量（应力与应变的比值）是表征材料弯曲性能的重要指标。压缩模量是指在应力－应变的曲线的线性范围内，压缩应力与压缩应变之比。 压缩应力与压缩应变的单位都是Mpa。 图 3：弯曲测试示意图 2 常用的塑料测试方法简介 耐磨性能测试 GE测试方法与ASTM D 1044, ISO 3537, DIN 52347测试方法相似 图4：Taber 磨损实验 用Taber 磨损机磨损测试试样，通过计算试样的磨损量来表征材料的耐磨性能。测试试样放置在一个以恒定转速60rpm 的旋转转盘上（如图4 所示），把一定重量的砂轮压在测试试样上（转盘是通过人工磨出来的，可以获得不同重量的转盘）。当转盘达到规定的圈数，测试结束。然后称量磨损掉下来的试样碎片的质量来表征材料的耐磨性能指标，耐磨性的指标是mg/1000 圈。 ASTM 与ISO 区别 ASTM 测试试样的厚度是3mm，而ISO 测试试样为4mm。试样厚度的不同，将会导致测试结果的不同。测试结果的不同是因为测试方法的不同，而不是因为材料性能的不同。 ISO 测试方法不仅是测试条件，...
