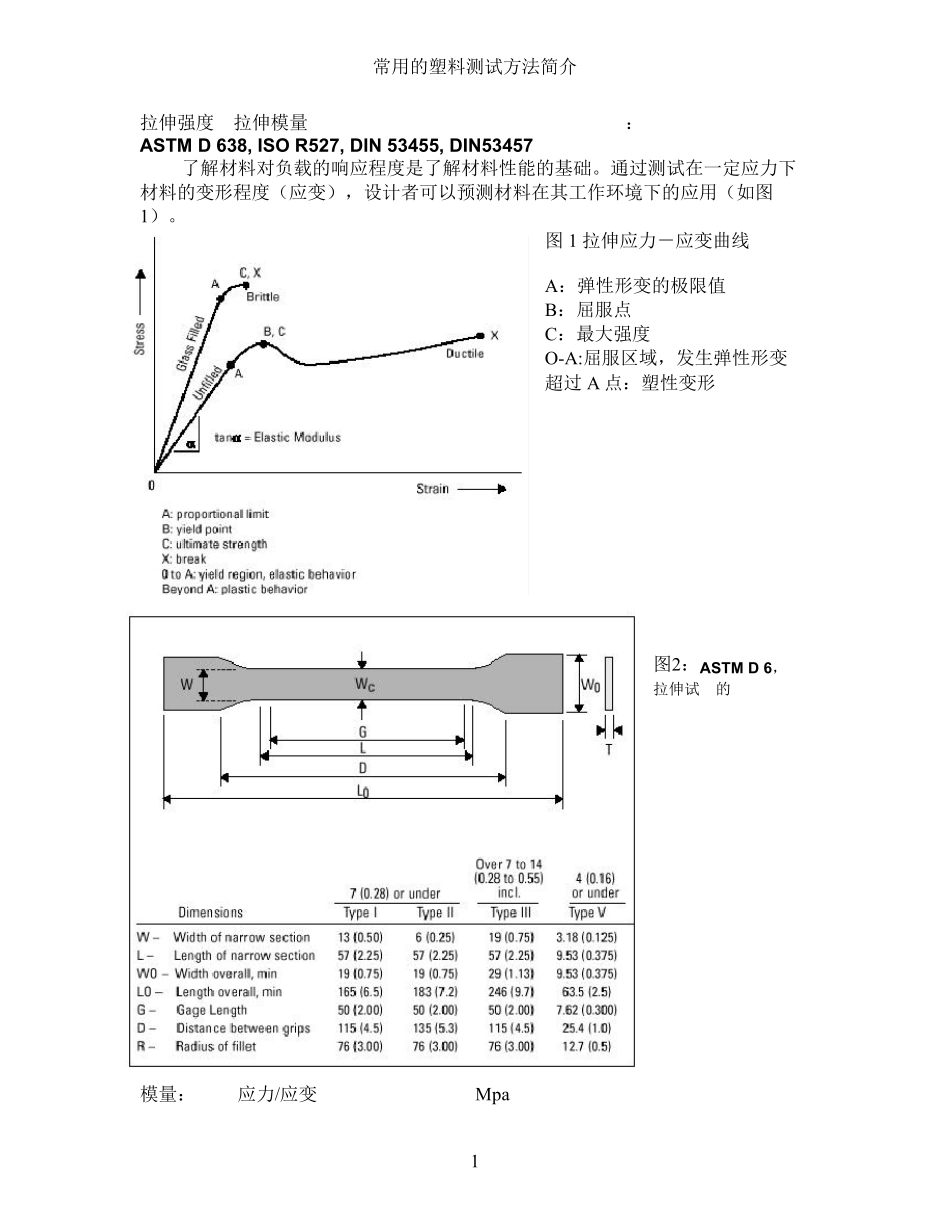

常用的塑料测试方法简介1拉伸强度和拉伸模量更多信息请关注新浪微博：越美惠ASTM D 638, ISO R527, DIN 53455, DIN53457了解材料对负载的响应程度是了解材料性能的基础
通过测试在一定应力下材料的变形程度（应变），设计者可以预测材料在其工作环境下的应用（如图1）

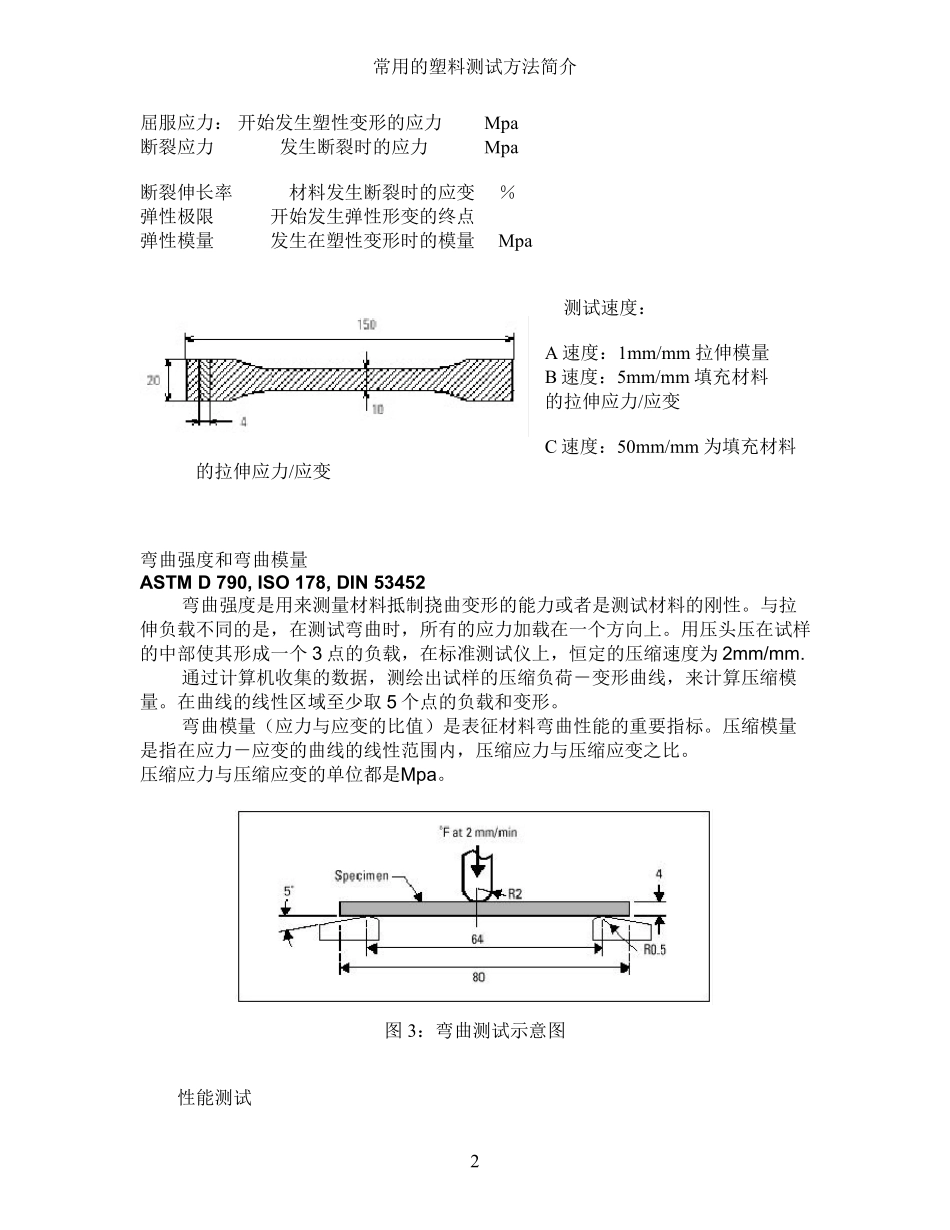

图 1 拉伸应力－应变曲线A：弹性形变的极限值B：屈服点C：最大强度O-A:屈服区域，发生弹性形变超过 A 点：塑性变形图2：ASTM D 6，拉伸试样的尺寸模量：应力/应变Mpa常用的塑料测试方法简介2屈服应力：开始发生塑性变形的应力Mpa断裂应力 发生断裂时的应力Mpa断裂伸长率材料发生断裂时的应变％弹性极限开始发生弹性形变的终点弹性模量发生在塑性变形时的模量Mpa测试速度：A 速度：1mm/mm 拉伸模量B 速度：5mm/mm 填充材料的拉伸应力/应变C 速度：50mm/mm 为填充材料的拉伸应力/应变弯曲强度和弯曲模量ASTM D 790, ISO 178, DIN 53452弯曲强度是用来测量材料抵制挠曲变形的能力或者是测试材料的刚性
与拉伸负载不同的是，在测试弯曲时，所有的应力加载在一个方向上
用压头压在试样的中部使其形成一个 3 点的负载，在标准测试仪上，恒定的压缩速度为2mm/mm
通过计算机收集的数据，测绘出试样的压缩负荷－变形曲线，来计算压缩模量
在曲线的线性区域至少取 5 个点的负载和变形
弯曲模量（应力与应变的比值）是表征材料弯曲性能的重要指标
压缩模量是指在应力－应变的曲线的线性范围内，压缩应力与压缩应变之比
压缩应力与压缩应变的单位都是Mpa

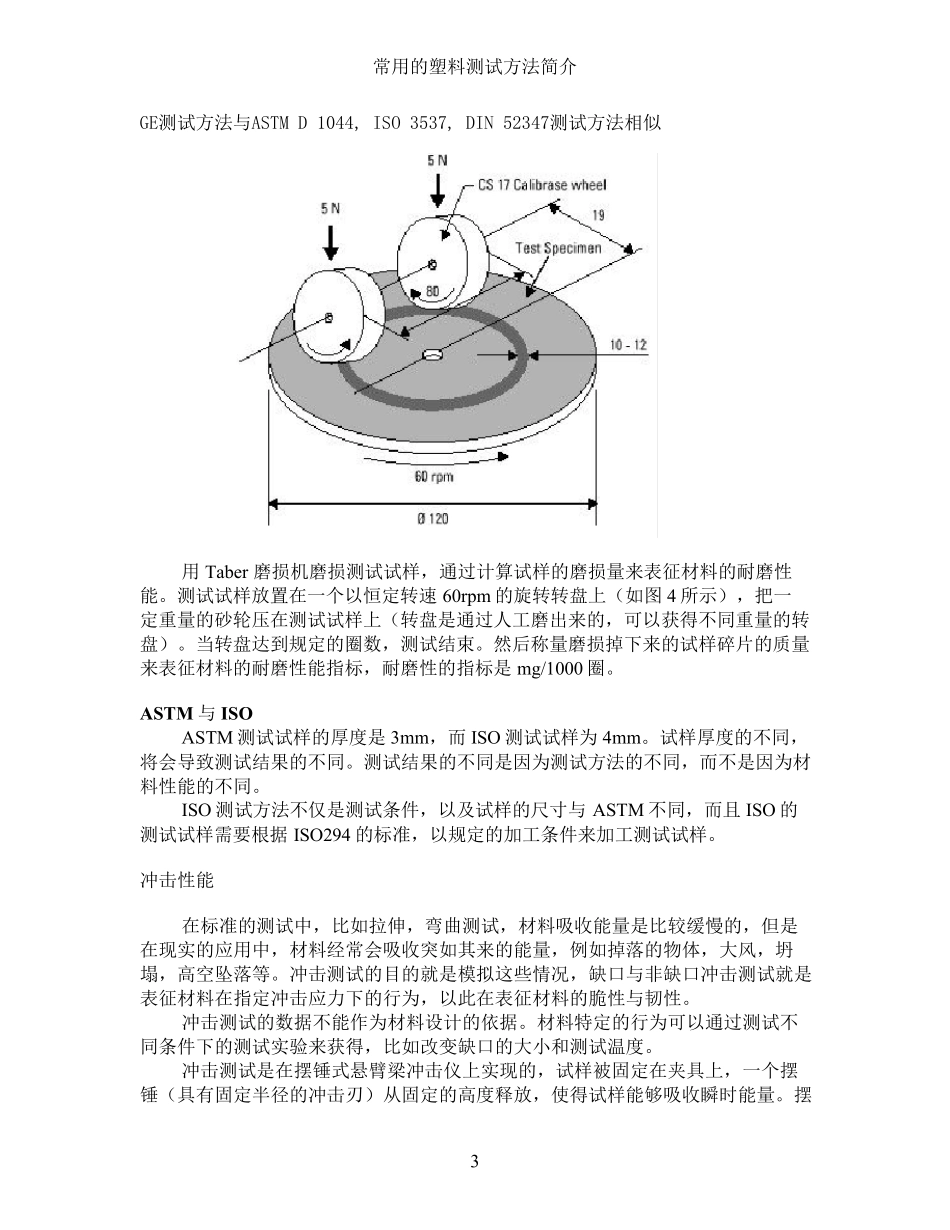

图 3：弯曲测试示意图耐磨性能测试常用的塑料测试方法简介3GE测试方法与ASTM D 1044, ISO 3537, DIN 52347测试方法相似用Taber磨损机磨损测试试样，通过计算试样的磨损量来表征材料的耐磨性
