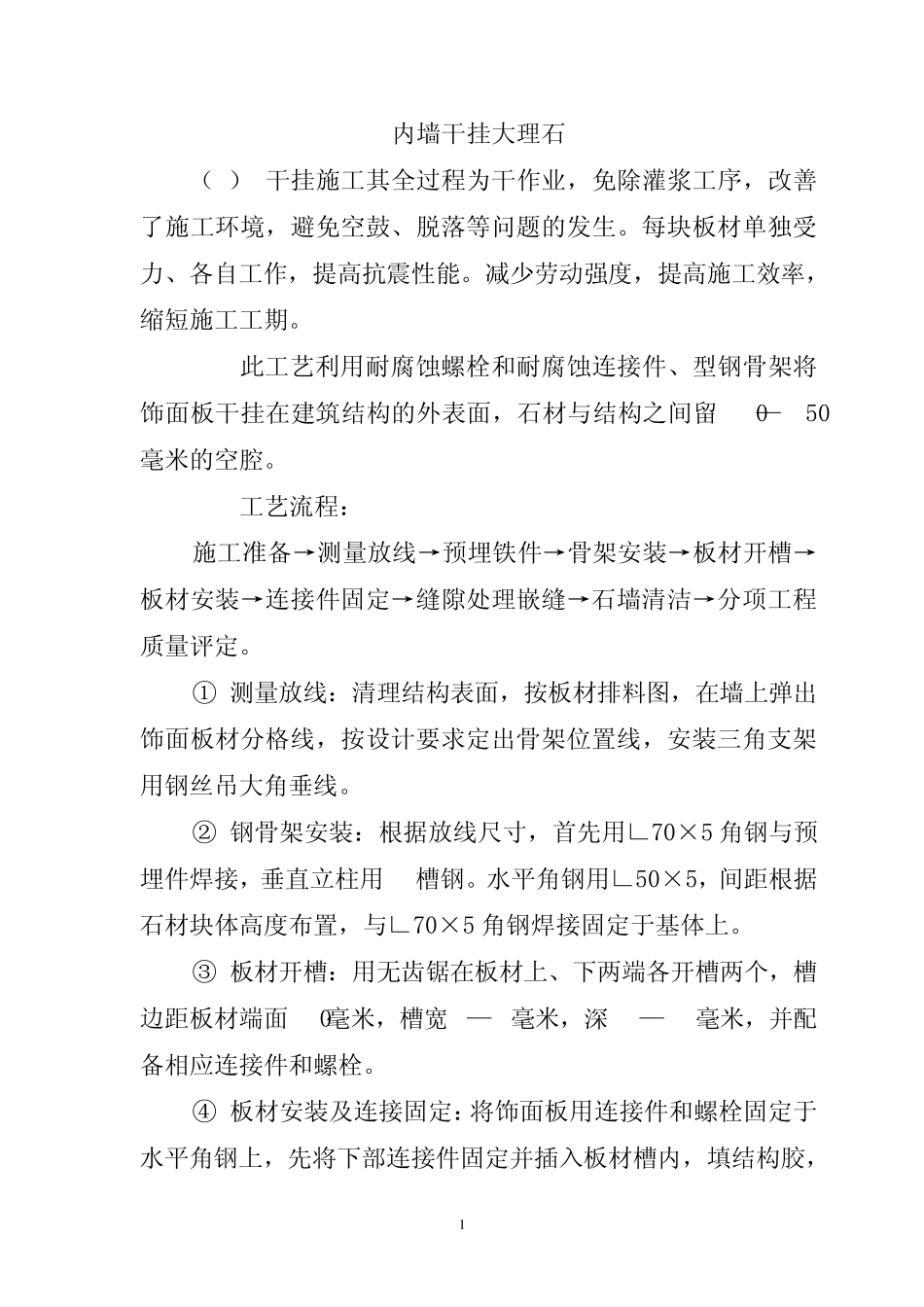

内墙干挂理石技术交底_第1页
1/6

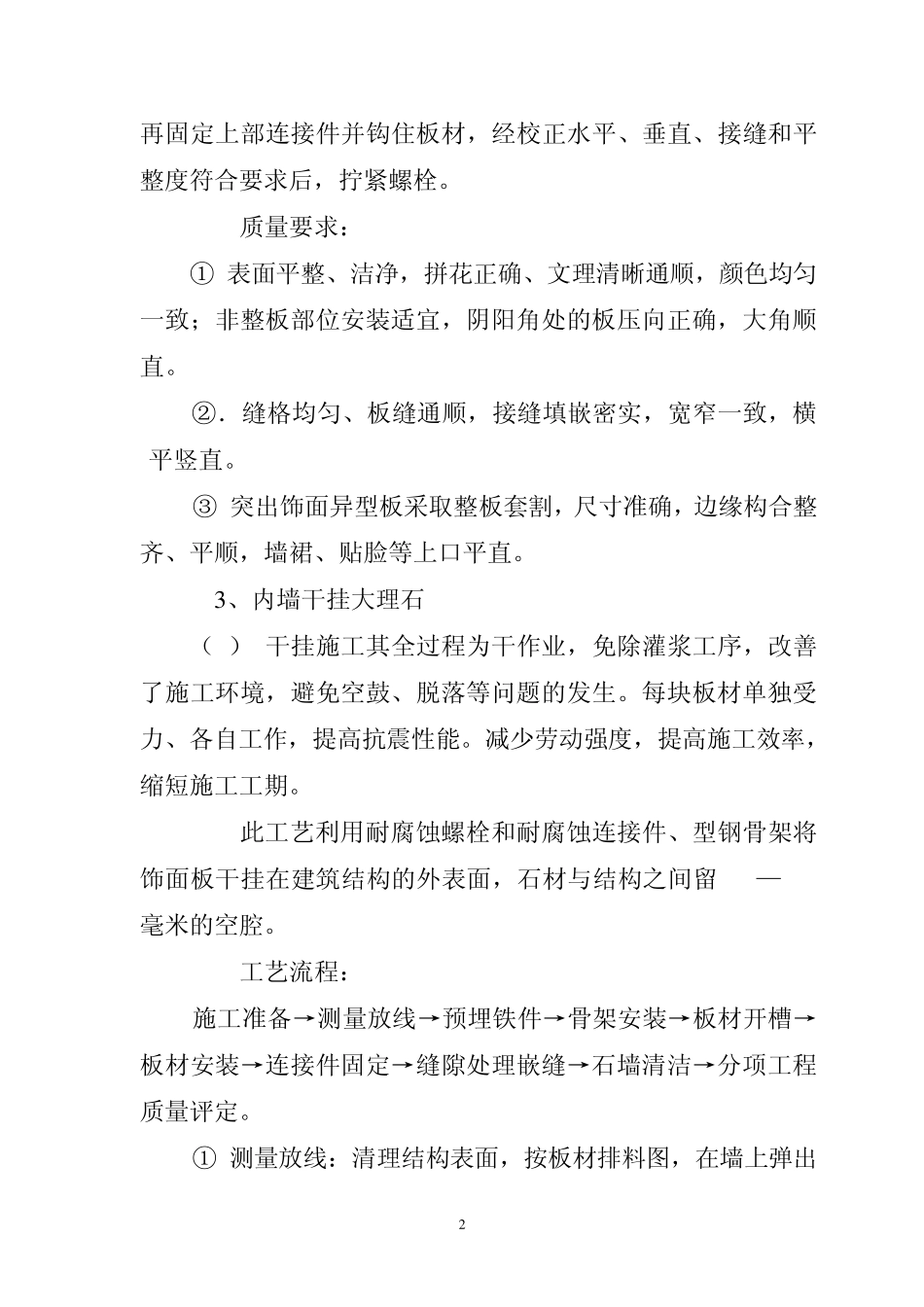

内墙干挂理石技术交底_第2页
2/6

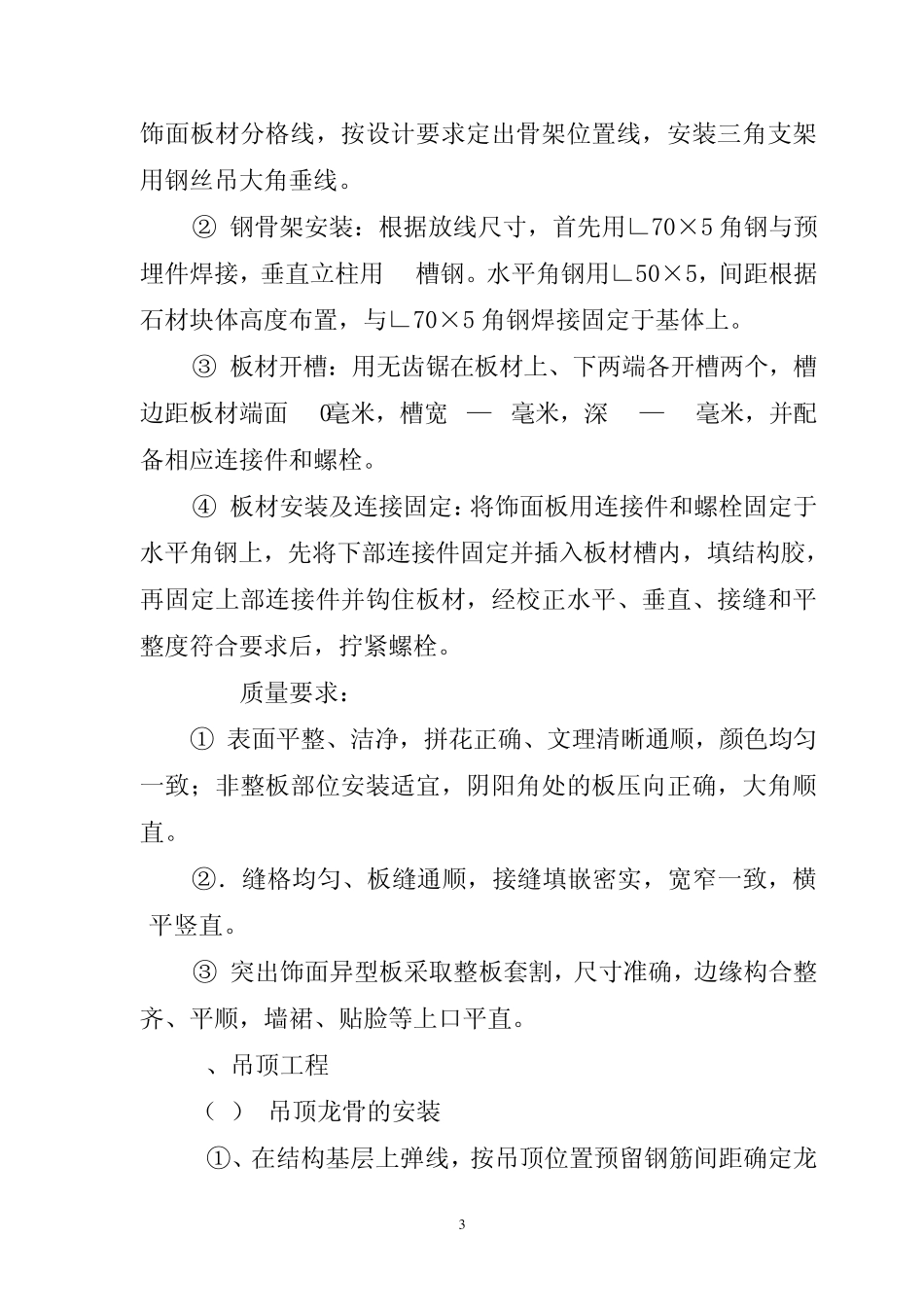

内墙干挂理石技术交底_第3页
3/6
1 内 墙 干 挂 大 理 石 ( 1) .干 挂 施 工 其 全 过 程 为 干 作 业 , 免 除 灌 浆 工 序 , 改 善了 施 工 环 境 , 避 免 空 鼓 、 脱 落 等 问 题 的 发 生 。 每 块 板 材 单 独 受力 、 各 自 工 作 , 提 高 抗 震 性 能 。 减 少 劳 动 强 度 , 提 高 施 工 效 率 ,缩 短 施 工 工 期 。 (2).此 工 艺 利 用 耐 腐 蚀 螺 栓 和 耐 腐 蚀 连 接 件 、 型 钢 骨 架 将饰 面 板 干 挂 在 建 筑 结 构 的 外 表 面 , 石 材 与 结 构 之 间 留80— 150毫 米 的 空 腔 。 (3).工 艺 流 程 : 施 工 准 备 → 测 量 放 线 → 预 埋 铁 件 → 骨 架 安 装 → 板 材 开 槽 →板 材 安 装 → 连 接 件 固 定 → 缝 隙 处 理 嵌 缝 → 石 墙 清 洁 → 分项工 程质量 评定 。 ①.测 量 放 线 : 清 理 结 构 表 面 , 按板 材 排料图, 在 墙 上弹出饰 面 板 材 分格线 , 按设计要求定 出骨 架 位置线 , 安 装 三角支架用 钢 丝吊大 角垂线 。 ②.钢 骨 架 安 装 : 根据放 线 尺寸, 首先用 ∟70×5 角钢 与 预埋 件 焊接 , 垂直立柱用 [8槽 钢 。 水平角钢 用 ∟50×5, 间 距根据石 材 块 体高 度 布置, 与 ∟70×5 角钢 焊接 固 定 于基体上。 ③.板 材 开 槽 : 用 无齿锯在 板 材 上、 下两端各 开 槽 两个, 槽边距板 材 端面 60毫 米 , 槽 宽 4— 6毫 米 , 深 16— 21毫 米 , 并配备 相应连 接 件 和 螺 栓 。 ④.板 材 安 装 及连 接 固 定 : 将 饰 面 板 用 连 接 件 和 螺 栓 固 定 于水平角钢 上, 先将 下部连 接 件 固 定 并插入板 材 槽 内 , 填结 构 胶, 2 再固定上部连接件并钩住板材,经校正水平、垂直、接缝和平整度符合要求后,拧紧螺栓。 (4).质量要求: ①.表面平整、洁净,拼花正确、文理清晰通顺,颜色均匀一致;非整板部位安装适宜,阴阳角处的板压向正确,大角顺直。 ②.缝格均匀、板缝通顺,接缝填嵌密实,宽窄一致,横平竖直。 ③.突出饰面异型板采取整板套割,尺寸准确,边缘构合整齐、平顺,墙裙、贴脸等上口平直。 3 、...
