内悬浮外拉线抱杆分解组立铁塔工艺VIP专享VIP免费

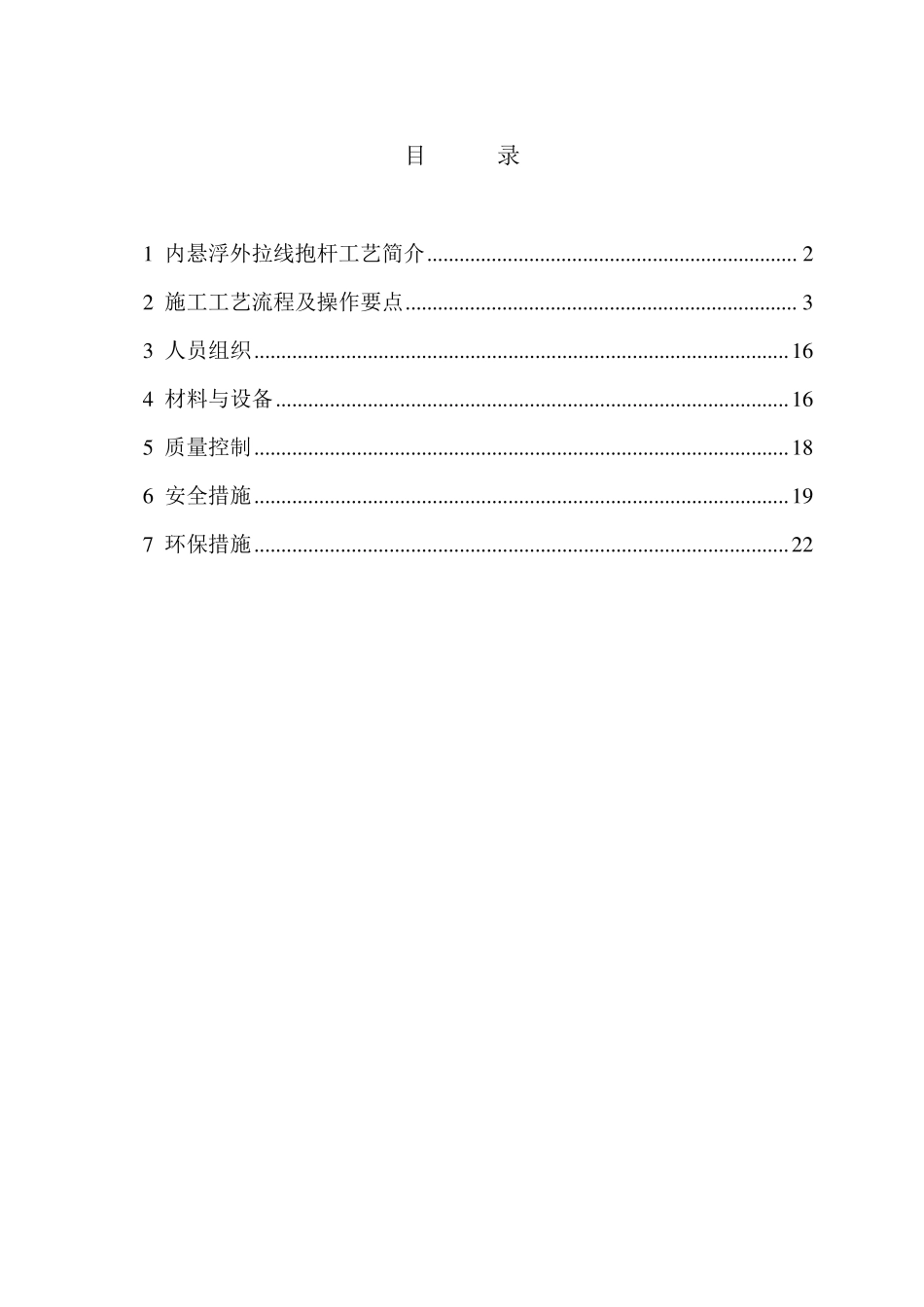

目 录 1 内悬浮外拉线抱杆工艺简介 ..................................................................... 2 2 施工工艺流程及操作要点 ......................................................................... 3 3 人员组织 ................................................................................................... 1 6 4 材料与设备 ............................................................................................... 1 6 5 质量控制 ................................................................................................... 1 8 6 安全措施 ................................................................................................... 1 9 7 环保措施 ................................................................................................... 2 2 1 内悬浮外拉线抱杆工艺简介 (1 )内 悬 浮 外 拉 线 抱 杆 的 主 要 工 艺 原 理 。 1) 利 用 已 组 立 好 的 塔 身 段 ， 通 过 承 托 系 统 和 外 拉 线 系 统 使 抱 杆 悬 浮 于 塔 身 桁 架 中心 来 起 吊 待 装 的 铁 塔 构 件 。 2)利 用 已 组 装 好 的 塔 身 提 升 抱 杆 ， 并 连 接 承 托 绳 ， 调 整 好 外 拉 线 ， 继 续 起 吊 安 装 下一 个 高 度 段 的 待 组 塔 片 构 件 。 3)循 环 以 上 步 骤 ， 直 至 铁 塔 组 立 完 毕 。 利 用 铁 塔 落 下 抱 杆 并 将 其 拆 除 。 4)内 悬 浮 外 拉 线 抱 杆 组 立 铁 塔 工 艺 布 置 正 视 图 见 图 1-1 俯 视 图 见 图 1-2。 图 1 -1 内 悬 浮 外 拉 线 抱 杆 组 立 铁 塔 工 艺 布 置 正 视 图 1-抱 杆 ； 2-腰 环 (起 吊 工 况 不 受 力 )； 3-外 拉 线 ； 4-已 起 立 塔 片 ； 5-起 吊 滑 车 组 ； 6-转 向 滑 车 ； 7-手 扳 葫 芦 ； 8-塔 片 ； 9-吊 点 补 强 ； 10-控 制 大 绳 ； 11-承 托 绳 (2 )抱 杆 参 数 简 介 。 采 用 常 见 的 角 钢 组 合 钢 抱 杆 ， 抱 杆 中 段 为 口 700m m ， 两 端 为 ...
