内裤工业纸样生产实例③:男式平脚裤纸样VIP免费

内裤工业纸样生产实例③:男式平脚裤纸样_第1页
1/11

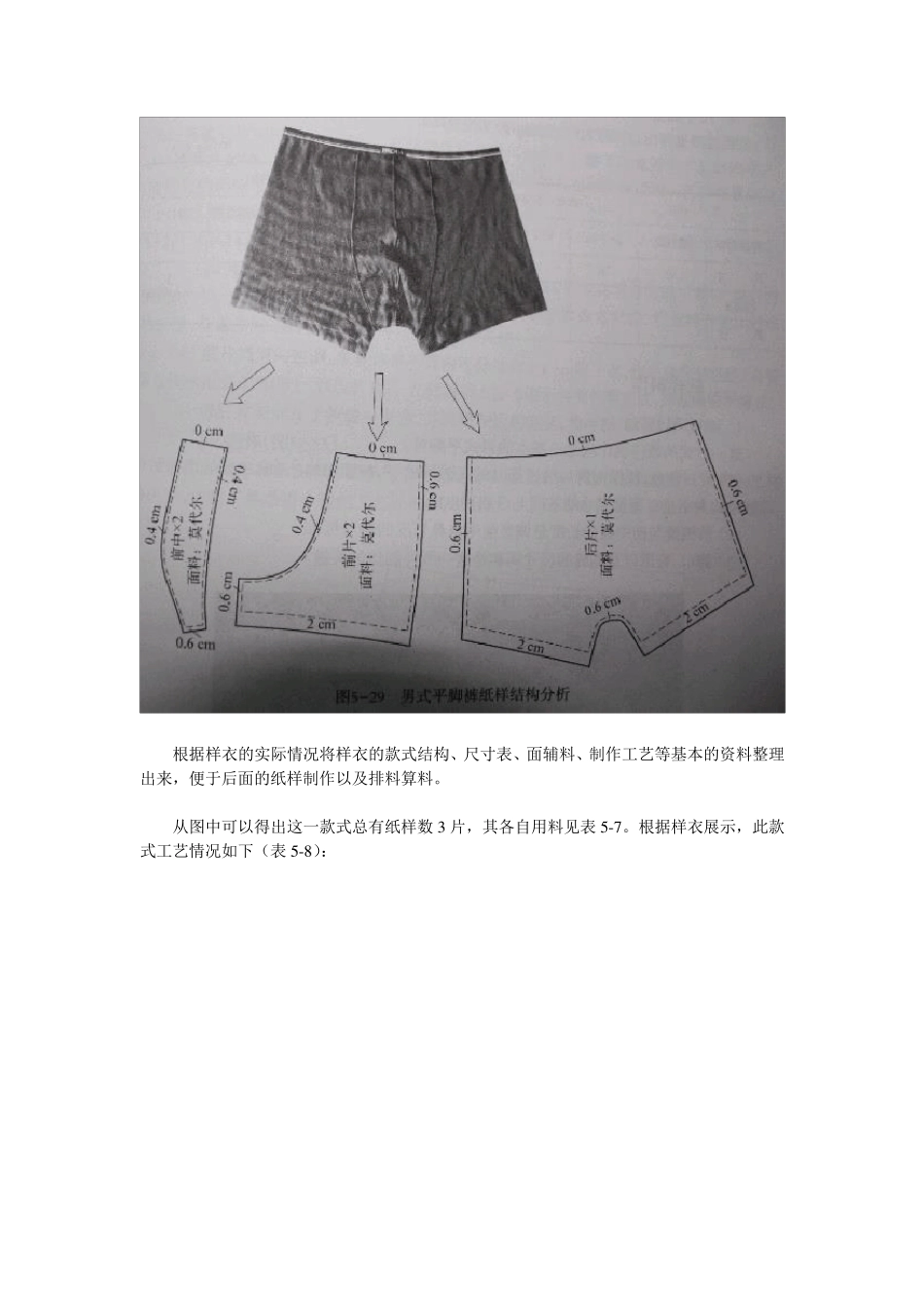

内裤工业纸样生产实例③:男式平脚裤纸样_第2页
2/11

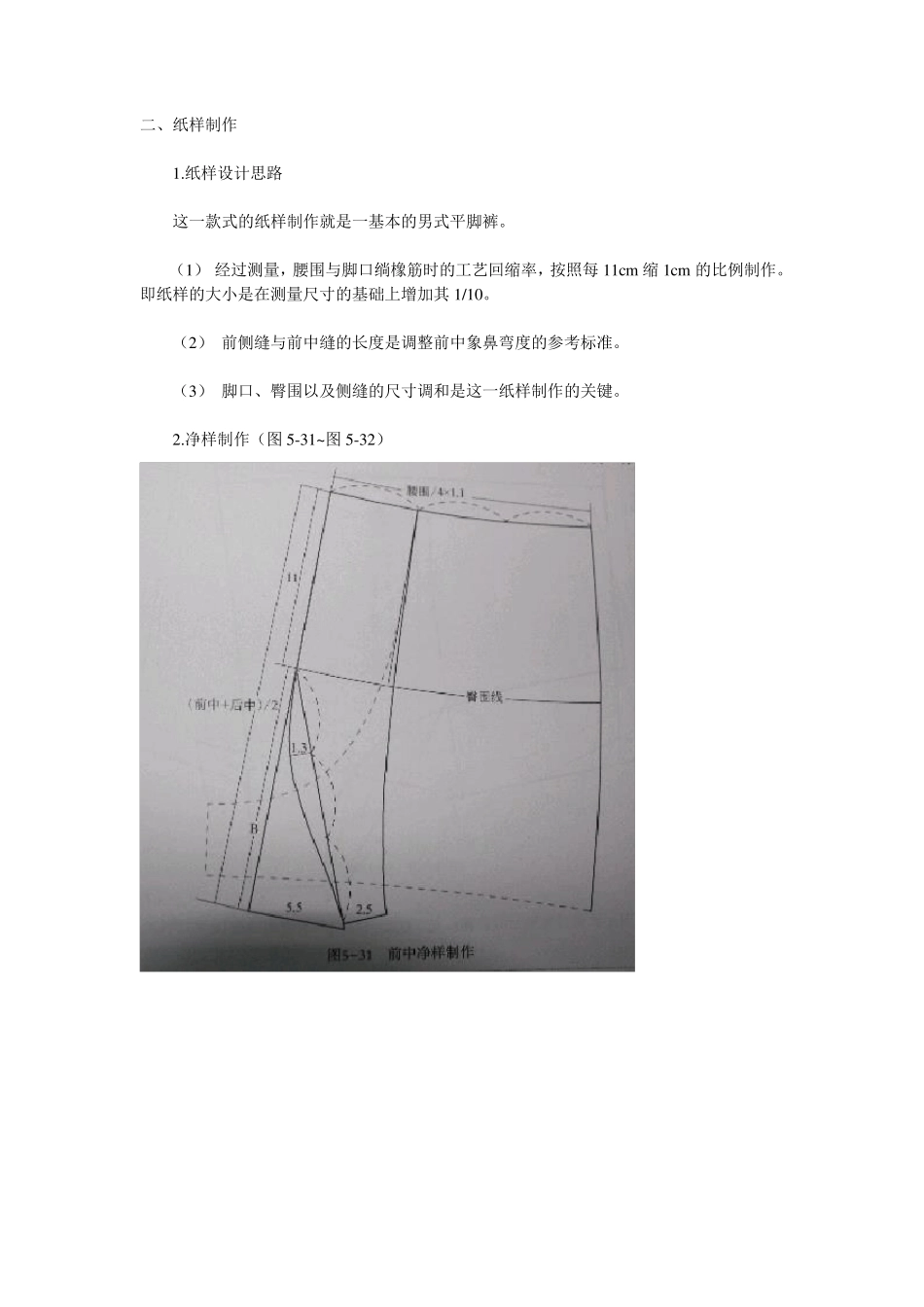

内裤工业纸样生产实例③:男式平脚裤纸样_第3页
3/11
一、分析样衣,整理制单资料 1 .样衣(图 5 -2 8 ) 2 .物料单(如图表 5 -7 ) 3 .样衣结构与工艺流程分析(图 5 -2 9 ) 根据样衣的实际情况将样衣的款式结构、尺寸表、面辅料、制作工艺等基本的资料整理出来,便于后面的纸样制作以及排料算料。 从图中可以得出这一款式总有纸样数 3 片,其各自用料见表 5 -7 。根据样衣展示,此款式工艺情况如下(表 5 -8 ): 二、纸样制作 1.纸样设计思路 这一款式的纸样制作就是一基本的男式平脚裤。 (1) 经过测量,腰围与脚口绱橡筋时的工艺回缩率,按照每 11cm 缩 1cm 的比例制作。即纸样的大小是在测量尺寸的基础上增加其 1/10。 (2) 前侧缝与前中缝的长度是调整前中象鼻弯度的参考标准。 (3) 脚口、臀围以及侧缝的尺寸调和是这一纸样制作的关键。 2.净样制作(图 5-31~图 5-32) (1)在净样的制作过程中,为了提高工作效率,将前后片以侧缝为中线一起制图,完成后再将后片参照后中作对称。在这款纸样的净样制作中,除了注意腰头工艺回缩率之外,还要注意脚口大小以及臀围大小的调整,这是根据腰头起翘和腰围的工艺回缩量以及前裆弯的调整来实现。 (2)臀围线的确定。按照臀下长 B=立裆长/3+1=(身高/5+1~2)/3+2 计算,即 B=(170/5+2)/3+2=14cm,得出臀腰高为11cm。 (3)象鼻弯处的制图。象鼻弯度 5.5cm,连接参考线。将象鼻弯参考线三等分,靠近臀围线的一等分点出 1.3cm,在此基础上参考图5-31 将前中象鼻弯完成。注意符合前侧缝线的长度,有误差时通过调整象鼻弯度的大小来实现。 (4)前片裆弯的制图。象鼻弯参考线两等分处向上 1cm 取一点,作象鼻弯的垂线。自臀围处作线段交于垂线上,线段长为a。在此基础上参考图示将前裆弯完成,并截取前侧缝长。 (5 )将后片与前片于侧缝处拼合,并按照花边的宽度,参考脚口直线作分割。 3 .毛样制作(图 5 -3 3 ) 毛样的制作就是在净样的基础上增加缝份和加注纸样详细信息的过程。前面的纸样分析中,注明了各条拼合缝的工艺处理以及缝份大小。需要对位的地方是要作剪口标记。 4 .齐码纸样(图 5 -3 4 ) (1)纸样放缩时要根据实际情况选择放缩方式。本着简洁快速的原则灵活的选择坐标原点。这一款式的档差见表5-9。 (2)成品腰围的档差为4cm ,综合工艺回缩率,纸样腰围的档差为4.4cm 。前片腰头分割处按照比例分配的原则进行档差的分配,图中分配比例为3:7。 ...
