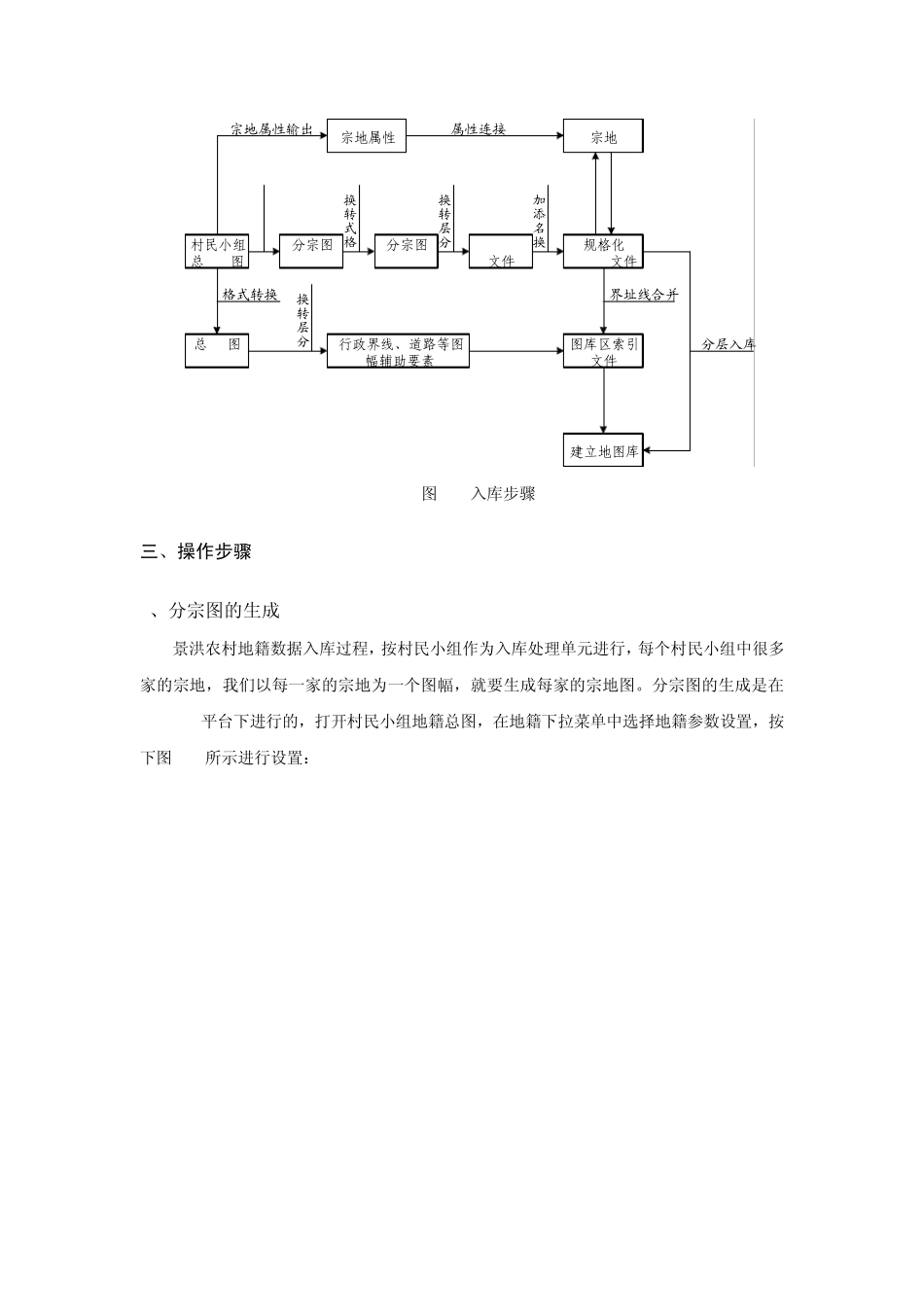

农村地籍数据入库 MAPGIS数据库主要包括图形库管理、属性库管理以及影像库管理三部分。MAPGIS的数据库管理是通过空间和属性两个管理系统来实现的。实验要求通过对景洪农村地籍数据入库过程就图形数据库管理子系统和属性库管理子系统的内容进行运用。 一、实验目的及总体思路 要求学生掌握属性库结构的编辑方法、属性的编辑方法以及 MAPGIS文件的属性连接及外挂数据库(商用数据库)的编辑方法。要求掌握使用 MAPGIS图形数据库的步骤和方法。 通过本实验,先把景洪农村地籍数据(CASS数据)转换为 MAPGIS数据,同时导出其属性,然后在 MAPGIS的属性库管理和图形库管理中进行入库管理。整个入库管理工作在 MAPGIS平台下进行操作,借助系统提供的地图库管理、属性管理、报表编辑等子系统完成相应的查询任务。 二、内容 通过实习,使学生熟悉并掌握地理信息系统中专业属性数据库的维护和管理方法,了解属性库记录和图形元素之间的关系。使学生熟悉系统的建库、管理数据库、图幅拼接及对数据库进行检索的功能和用法。 对于景洪农村地籍数据,为方便入库,按村民小组作为入库处理单元进行,整个入库步骤按下列框图2-1实施: 村民小组总 图分宗图1:500分宗图DXFMapGIS文件规格化MapGIS文件图库区索引文件行政界线、道路等图幅辅助要素总 图DXF建立地图库格式转换CASS格式转换分层转换换名添加分层转换界址线合并分层入库宗地属性宗地CASS宗地属性输出属性连接 图2-1入库步骤 三、操作步骤 1、分宗图的生成 景洪农村地籍数据入库过程,按村民小组作为入库处理单元进行,每个村民小组中很多家的宗地,我们以每一家的宗地为一个图幅,就要生成每家的宗地图。分宗图的生成是在CASS6.1平台下进行的,打开村民小组地籍总图,在地籍下拉菜单中选择地籍参数设置,按下图2-2所示进行设置: 图2-2 地籍参数设置 设置好地籍参数后,同样在地籍下拉菜单中选择宗地图框生成,按下图2-3所示进行操作: 选择批量处理 图2-3绘制密宗地图框 当选择批量处理后,就会出现“宗地图参数设置”对话框,生成宗地的对应宗地参数按下图2-4设置: 图2-4宗地参数设置 2、DXF文件生成 在AutoCAD中打开上面所生成的宗地图,删除图框内容,只保留宗地信息。在文件下拉菜单中选择另存为方式进行文件保存,文件扩展名选择AutoCAD文件交换格式(DXF)。 3、格式转换 通过MAPGIS66图形处理子系统选择“文件转换”功能,进入文件转换系统,选择“输入”下拉菜单中...
