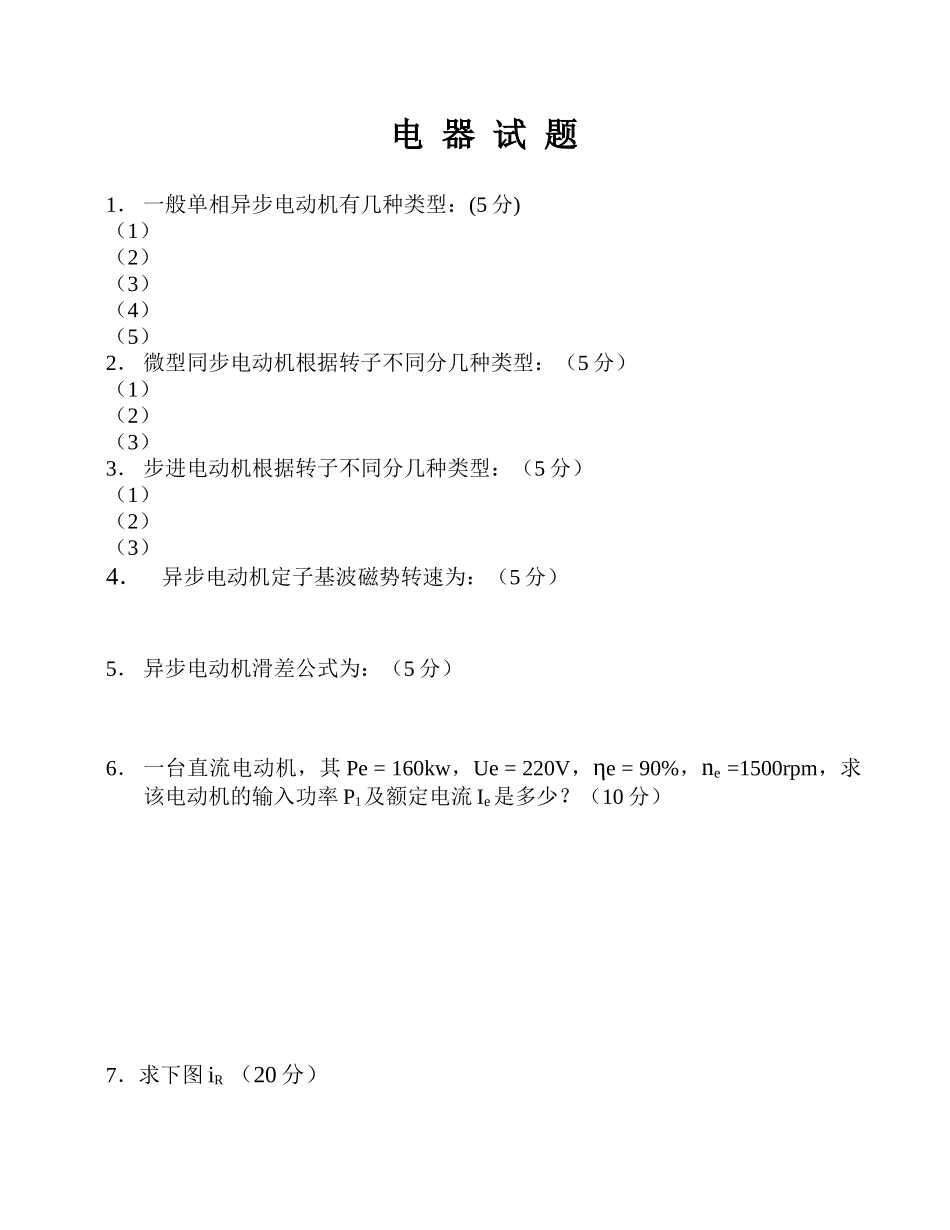

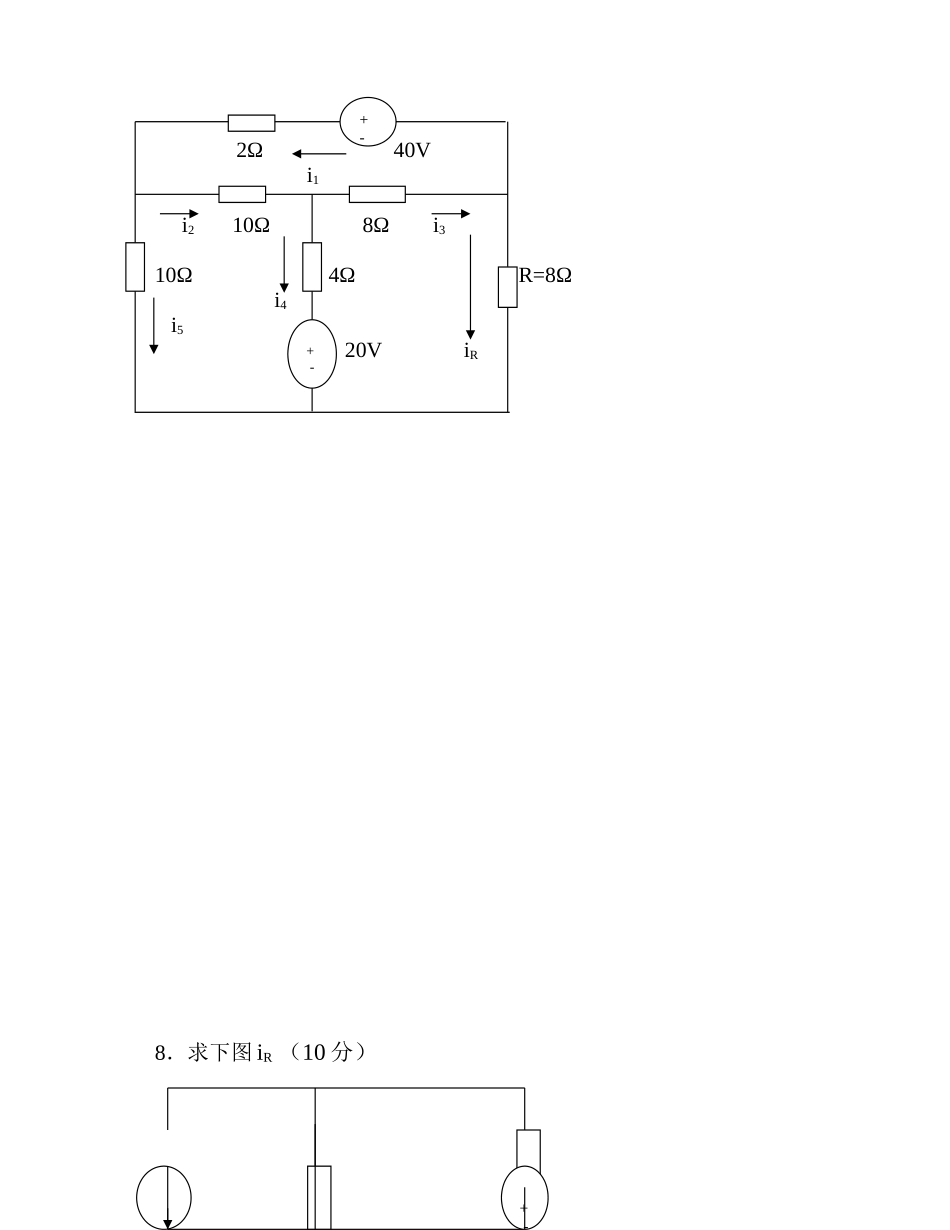

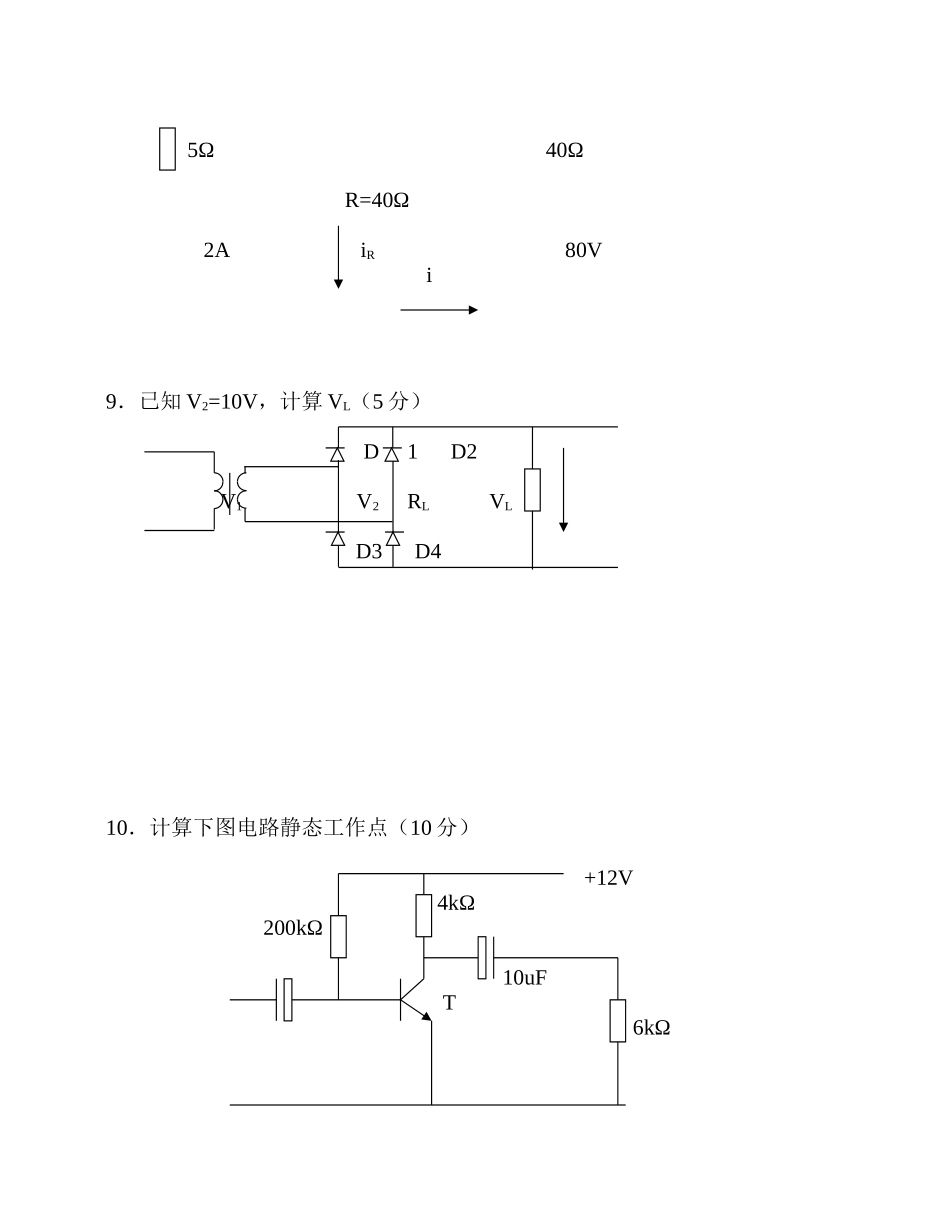

电 器 试 题1． 一般单相异步电动机有几种类型：(5 分)（1）（2）（3）（4）（5）2． 微型同步电动机根据转子不同分几种类型：（5 分）（1）（2）（3）3． 步进电动机根据转子不同分几种类型：（5 分）（1）（2）（3）4．异步电动机定子基波磁势转速为：（5 分） 5． 异步电动机滑差公式为：（5 分） 6． 一台直流电动机，其 Pe = 160kw，Ue = 220V，ηe = 90%，ne =1500rpm，求该电动机的输入功率 P1及额定电流 Ie是多少？（10 分） 7．求下图 iR （20 分） 2Ω 40V i1 i2 10Ω 8Ω i3 10Ω 4Ω R=8Ω i4 i5 20V iR 8．求下图 iR （10 分） + - + - + - 5Ω 40Ω R=40Ω 2A iR 80V i 9．已知 V2=10V，计算 VL（5 分） D1 D2 V1 V2 RL VL D3 D4 10．计算下图电路静态工作点（10 分） +12V 4kΩ 200kΩ 10uF T 6kΩ 11. 计算整流电路的平均电压 Ud ，已知 U2=100V，α=600 （10 分） T1 T2 U1 U2 R Ud T3 T4 12．请根据下面窗式空调电气原理图，写出选择开关 7 个档位的功能。（10 分） 1 2 3 4 5 6 7220V/50HZ 风扇电机 选择开关 温控器 换向阀 压缩机 答案：1．般单相异步电动机有几种类型：(5 分)（6） 单相电阻分相启动异步电动机（7） 单相电容分相启动异步电动机（8） 单相电容运转异步电动机（9） 单相电容启动与运转异步电动机（10）单相罩极异步电动机2、型同步电动机根据转子不同分几种类型：（5 分）（4） 永磁式同步电动机（5） 反应式同步电动机（6） 磁滞式同步电动机2．步进电动机根据转子不同分几种类型：（5 分）（4） 永磁式步进电动机（5） 反应式步进电动机（6） 感应子式步进电动机3．异步电动机定子基波磁势转速为：（5 分） 60f n0= P4．异步电动机滑差公式为：（5 分） n0-n S = n05．一台直流电动机，其 Pe = 160kw，Ue = 220V，ηe = 90%，ne =1500rpm，求该电动机的输入功率 P1及额定电流 Ie是多少？（10 分） Pe P1 = =177.8kw ηe P1Ie = =808.1A Ue 7．求下图 iR （20 分） 2Ω 40V i1 i2 10Ω 8Ω i3 10Ω 4Ω R=8Ω i4 i5 20V iR + - + - 40=10i5 +2i1-8iR 得 40=2i1 +10(i1-i2)-8iR = 12i1 -10i2-8iR 20=-4i4 +8i3+8iR 20=-4(i2 -i3)-8(i1+iR )+8 iR = 12i1 - 4i2 + 20iR 20=-10i2 -4i4+10i5 20=-4(...
