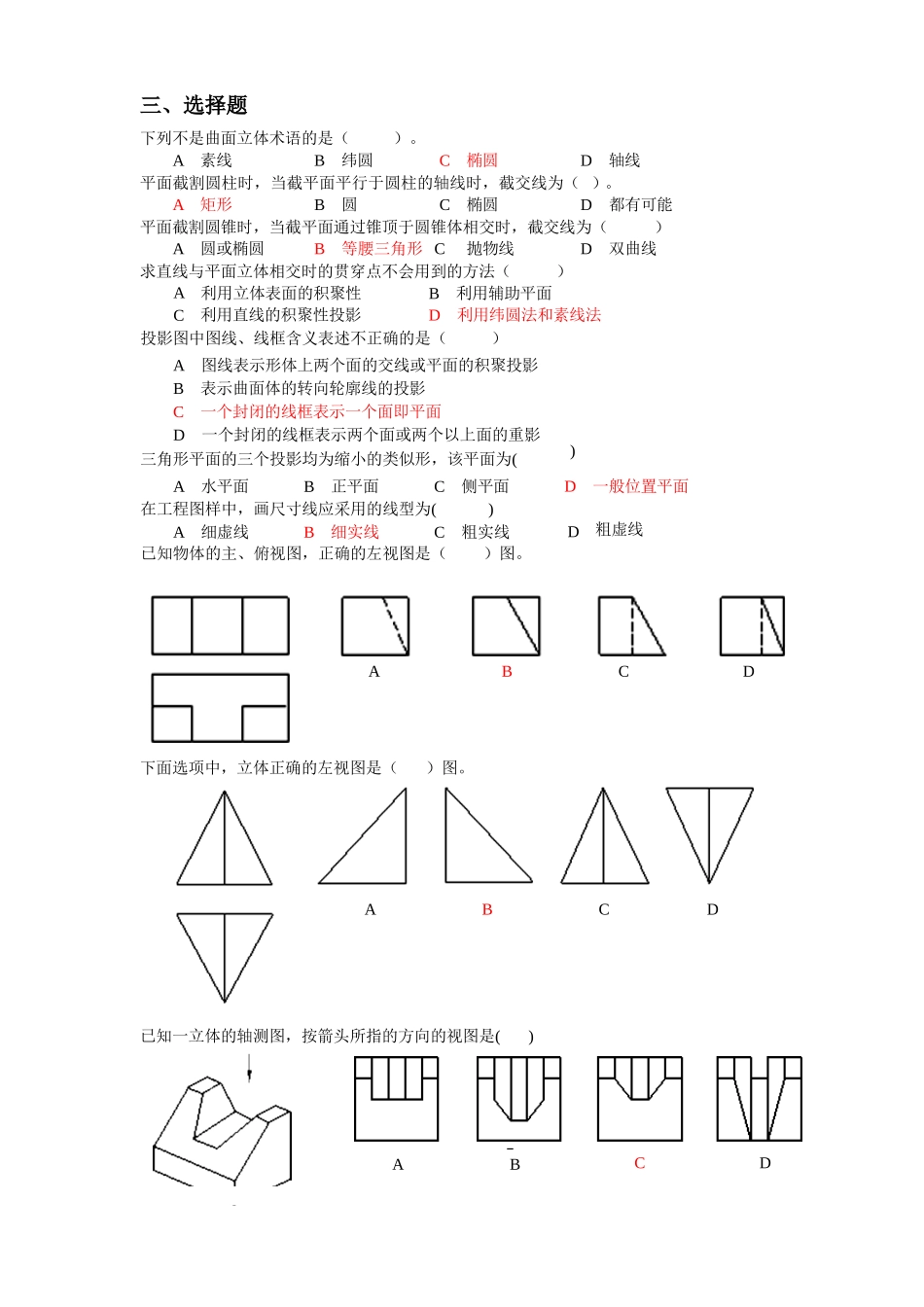

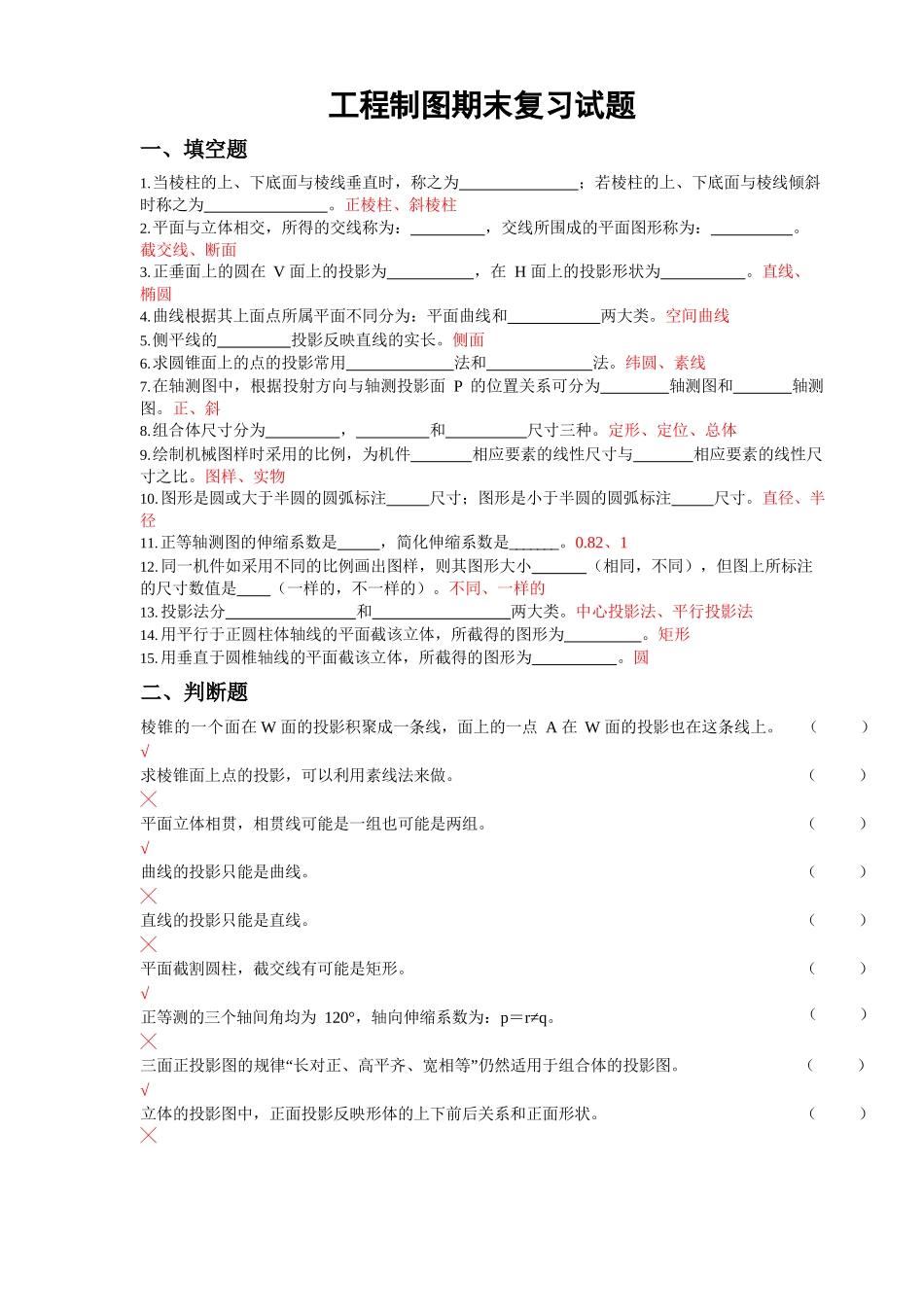

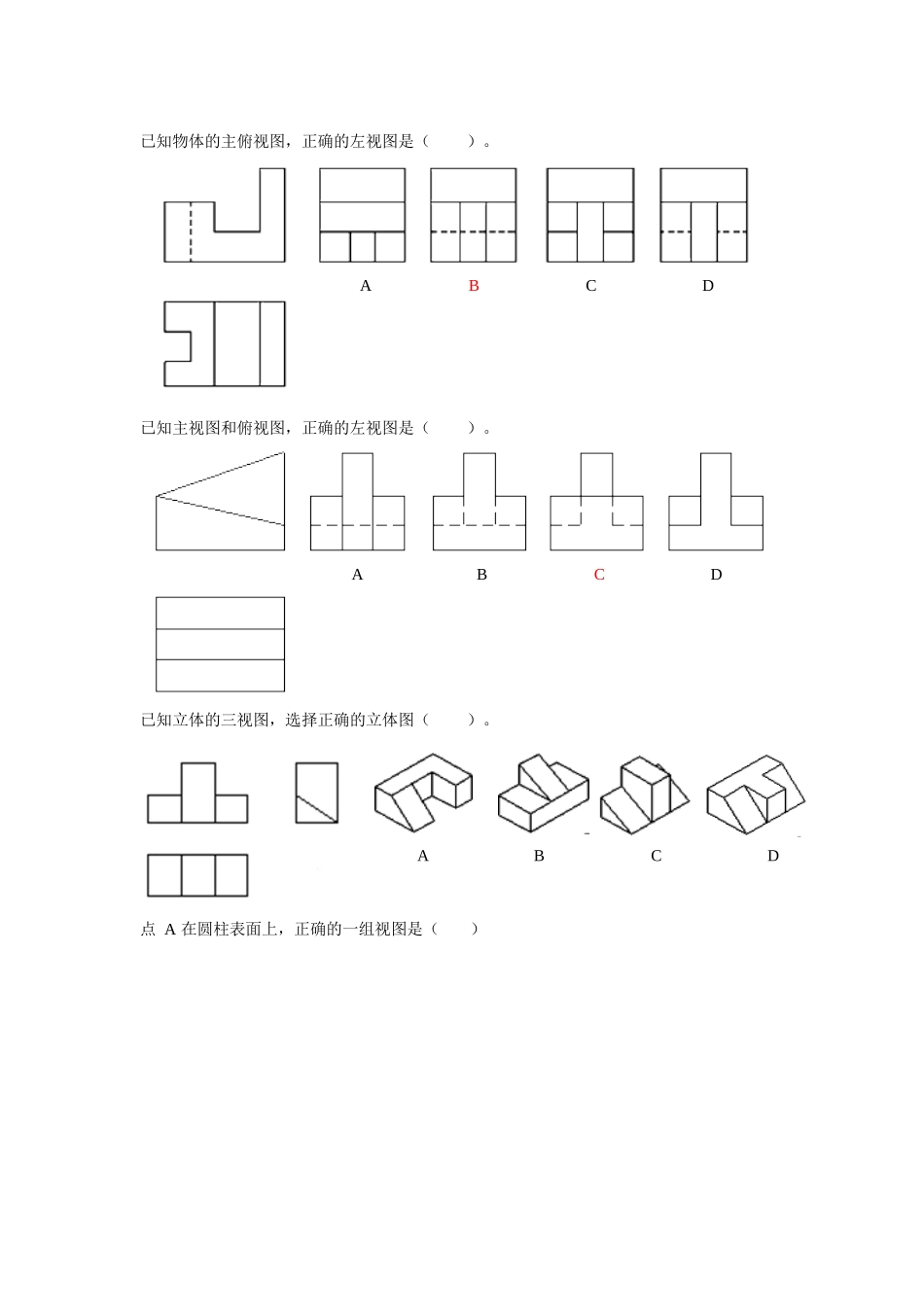

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为 ；若棱柱的上、下底面与棱线倾斜时称之为 。正棱柱、斜棱柱2.平面与立体相交，所得的交线称为： ，交线所围成的平面图形称为： 。截交线、断面3.正垂面上的圆在 V 面上的投影为 ，在 H 面上的投影形状为 。直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和 两大类。空间曲线5.侧平线的 投影反映直线的实长。侧面6.求圆锥面上的点的投影常用 法和 法。纬圆、素线7.在轴测图中，根据投射方向与轴测投影面 P 的位置关系可分为 轴测图和 轴测图。正、斜8.组合体尺寸分为 ， 和 尺寸三种。定形、定位、总体9.绘制机械图样时采用的比例，为机件 相应要素的线性尺寸与 相应要素的线性尺寸之比。图样、实物10.图形是圆或大于半圆的圆弧标注 尺寸；图形是小于半圆的圆弧标注 尺寸。直径、半径11.正等轴测图的伸缩系数是 ，简化伸缩系数是_______。0.82、112.同一机件如采用不同的比例画出图样，则其图形大小 （相同，不同），但图上所标注的尺寸数值是 （一样的，不一样的）。不同、一样的13.投影法分 和 两大类。中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为 。矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为 。圆二、判断题棱锥的一个面在 W 面的投影积聚成一条线，面上的一点 A 在 W 面的投影也在这条线上。（）√求棱锥面上点的投影，可以利用素线法来做。（）╳平面立体相贯，相贯线可能是一组也可能是两组。（）√曲线的投影只能是曲线。（）╳直线的投影只能是直线。（）╳平面截割圆柱，截交线有可能是矩形。（）√正等测的三个轴间角均为 120°，轴向伸缩系数为：p＝r≠q。（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（）╳AB三、选择题下列不是曲面立体术语的是（）。A素线B纬圆C椭圆D轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（ ）。A矩形B圆C椭圆D都有可能平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）A圆或椭圆B等腰三角形 C抛物线D双曲线求直线与平面立体相交时的贯穿点不会用到的方法（）A利用立体表面的积聚性B利用辅助平面C利用直线的积聚性投影D利用纬圆法和素线法投影图中图线、线框含义表述不正确的是（）A图线表示形...
