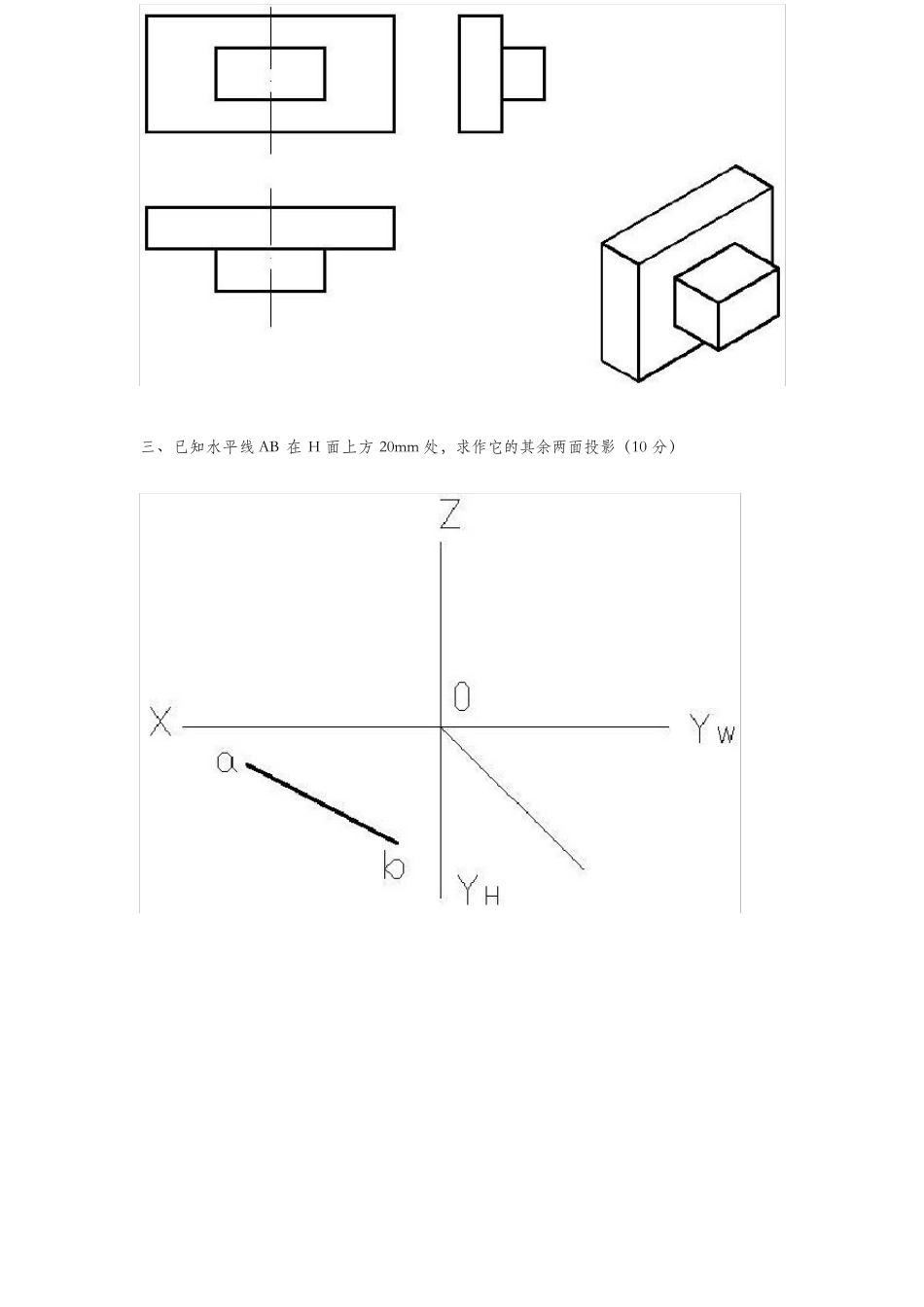

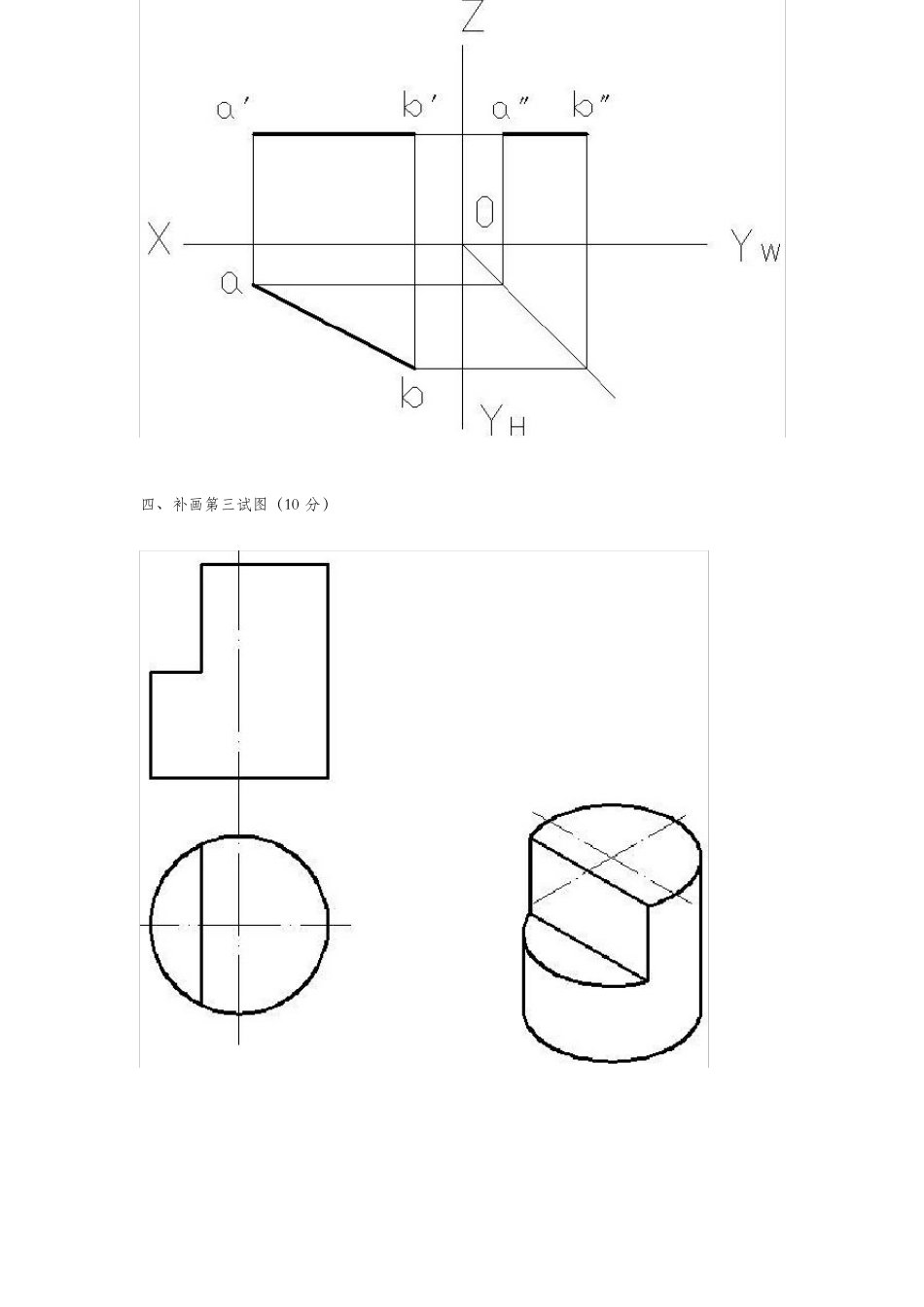

.工程制图试题答案（1）一、填空题（20 分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。2、基本几何体按表面特征分为 平面立体， 曲面立体两种。3、一个标注完整的尺寸由 尺寸界线， 尺寸线 和 尺寸数字 三要素组成。4、螺纹的画图规定，外螺纹的大经用 粗实线线绘制，小径用 细实线 线绘制；内螺纹的大经用 细实线 线绘制，小径用粗实线 线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。5、装配图的内容包括①一组图形 ，②必要的尺寸 ，③ 技术要求，④ 标题栏，零件序号和明细栏。6、城市给水工程包括①一、二级泵房，② 输水管网，③给水处理厂，④配水管网。二、根据立体图画三视图（10 分）参考答案：.三、已知水平线 AB 在 H 面上方 20mm 处，求作它的其余两面投影（10 分）.四、补画第三试图（10 分）.五、标注尺寸（尺寸数字从图中量取，取整数）（20 分）.六、根据物体的三视图，画出正等轴测图（10 分）.七、将下列主视图改画全剖试图（20 分）.工程制图试题答案（2）二、填空题（20 分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下 方，左视图在它的 正右方。三视图的“三等”关系：主、俯视图 长对正，主、左视图高平齐，左、俯视图宽相等。2、正等轴测图的轴间角为1200，轴向变形系数为 0.82 为了计算方便，一般用1代替。3、按剖开机件的范围不同，剖视图可分为全剖视图， 半剖视图 和 局部剖视图 。4、普通螺纹 M16×1.5LH-5g6g-S 的公称直径为 16mm，旋向为 右（左、右）；导程为1.5。5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图 。二、根据立体图画三视图（10 分）.三、已知水平线 AB 与铅垂线 MN 相交于 M 点，试完成两直线的三面投影图（10 分）.四、补画第三试图（10 分）..五、标注尺寸（尺寸数字从图中量取，取整数）（20 分）.六、根据物体的三视图，画出正等轴测图（10 分）.七、将下列主视图改画全剖试图（20 分）工程制图试题答案（3）四、填空题（20 分）1、根据直线在投影面体系中对 3 个投影面所处的位置不同，可将直线分为一般位置的直线， 投影面平行线，投影面垂直线三种。2、轴测图中常用的有 正等轴测图，斜二轴测图两种。3、图纸的基本幅面有 A0 A1，A2，A3， A4...
