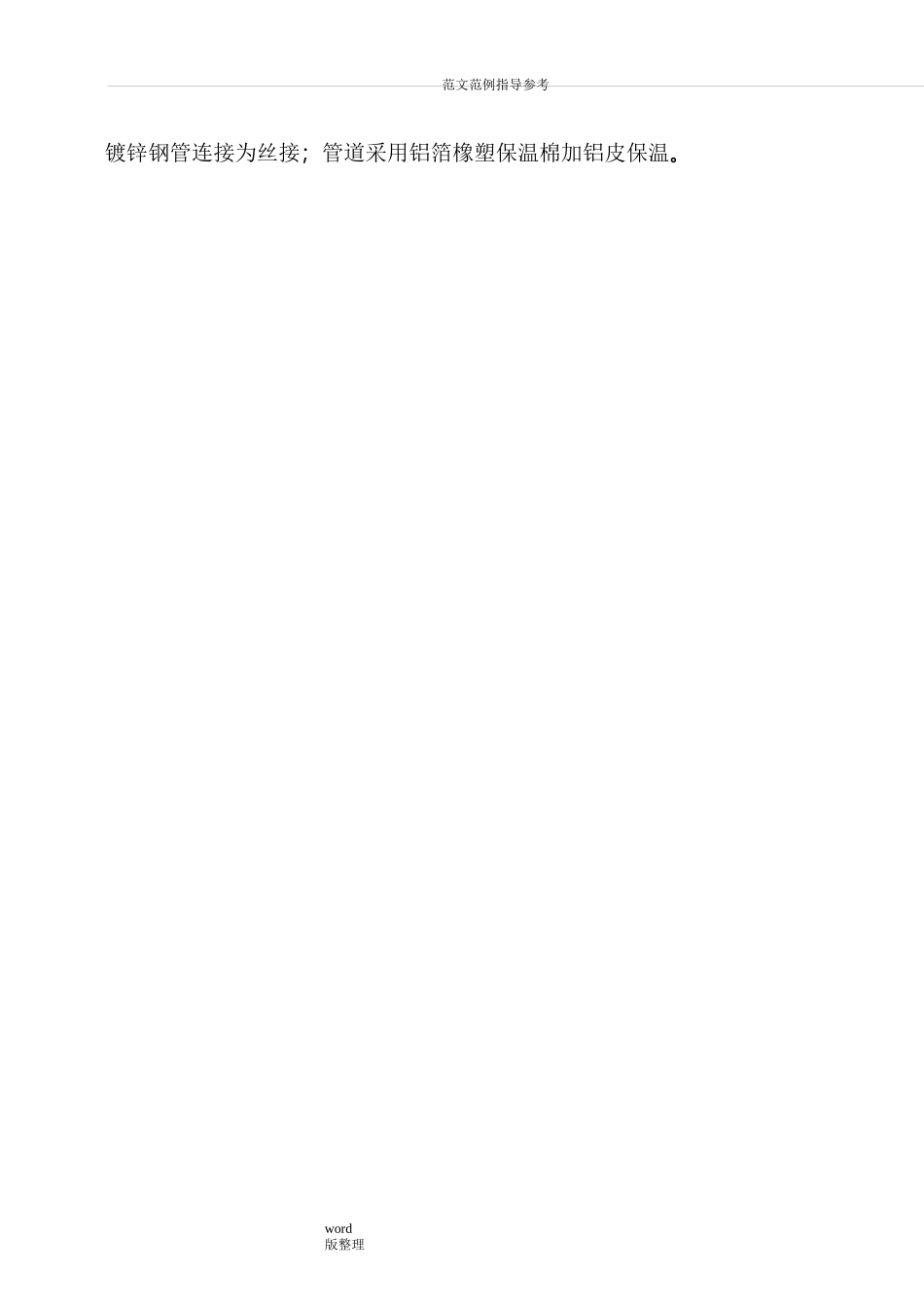

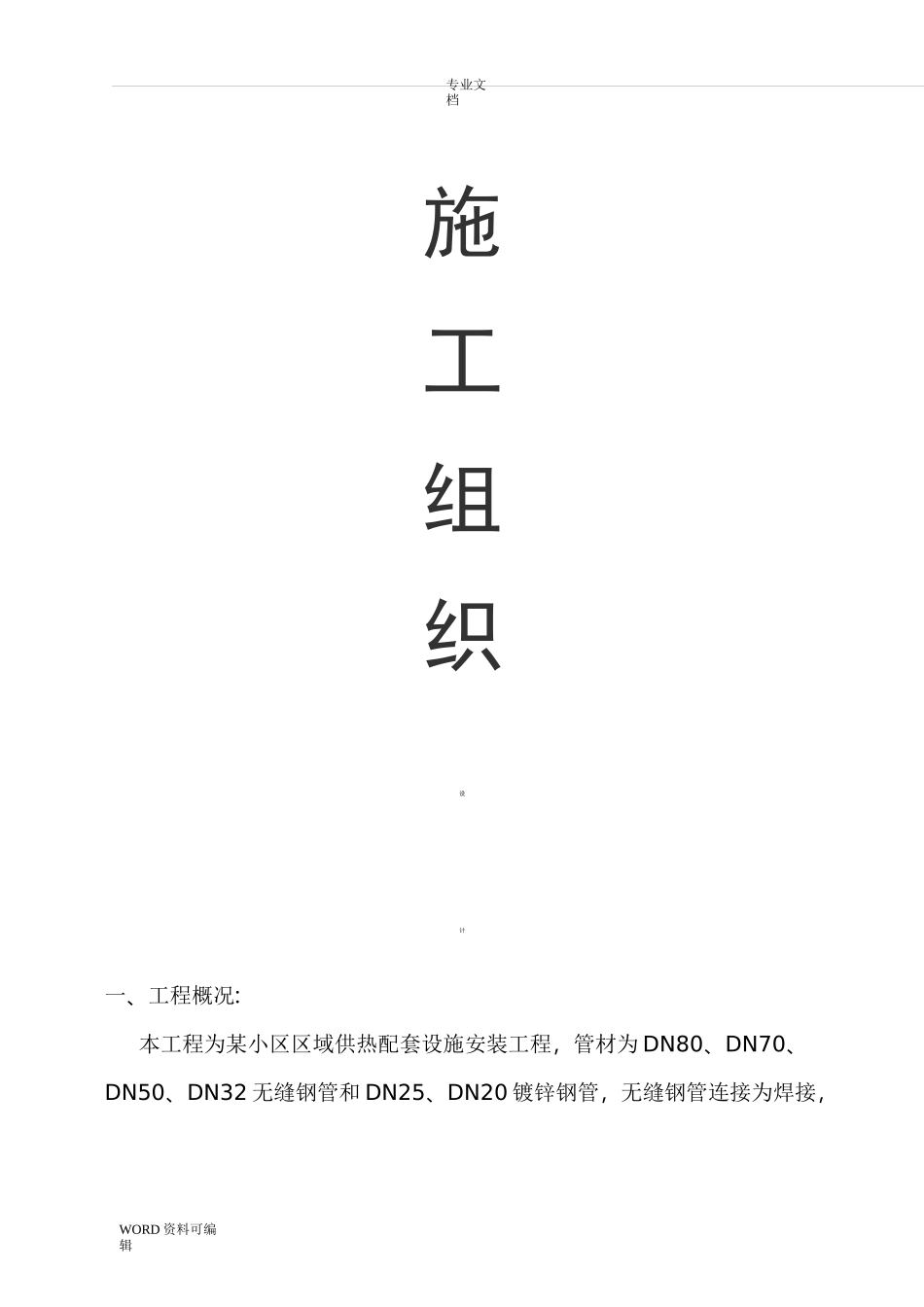

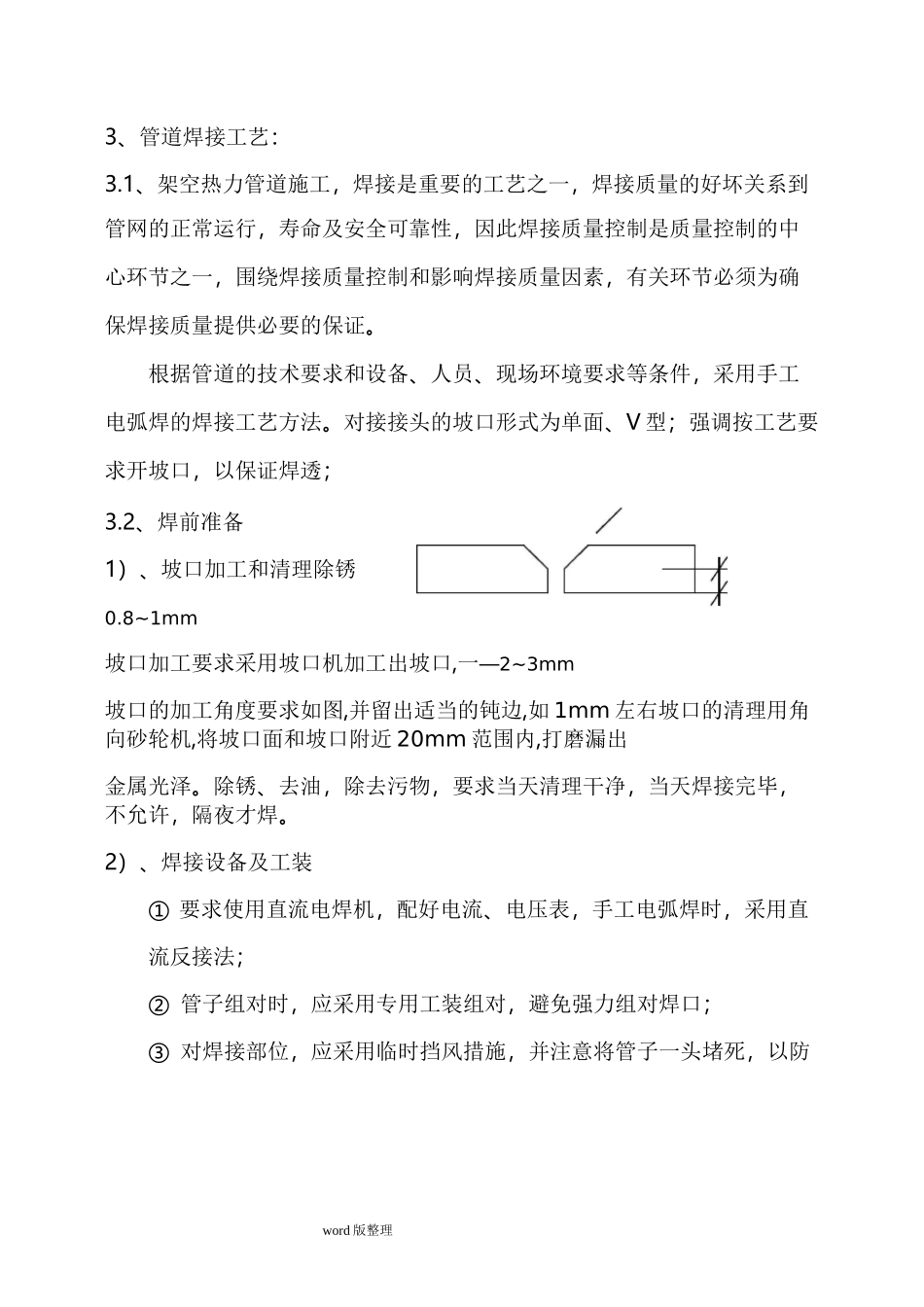

专业文档WORD 资料可编辑施工组织设计一、工程概况:本工程为某小区区域供热配套设施安装工程，管材为 DN80、DN70、DN50、DN32 无缝钢管和 DN25、DN20 镀锌钢管，无缝钢管连接为焊接，范文范例指导参考word版整理镀锌钢管连接为丝接；管道采用铝箔橡塑保温棉加铝皮保温。word 版整理3、管道焊接工艺：3.1、架空热力管道施工，焊接是重要的工艺之一，焊接质量的好坏关系到管网的正常运行，寿命及安全可靠性，因此焊接质量控制是质量控制的中心环节之一，围绕焊接质量控制和影响焊接质量因素，有关环节必须为确保焊接质量提供必要的保证。根据管道的技术要求和设备、人员、现场环境要求等条件，采用手工电弧焊的焊接工艺方法。对接接头的坡口形式为单面、V 型；强调按工艺要求开坡口，以保证焊透；3.2、焊前准备1）、坡口加工和清理除锈0.8~1mm坡口加工要求采用坡口机加工出坡口,一—2~3mm坡口的加工角度要求如图,并留出适当的钝边,如 1mm 左右坡口的清理用角向砂轮机,将坡口面和坡口附近 20mm 范围内,打磨漏出金属光泽。除锈、去油，除去污物，要求当天清理干净，当天焊接完毕，不允许，隔夜才焊。2）、焊接设备及工装① 要求使用直流电焊机，配好电流、电压表，手工电弧焊时，采用直流反接法；② 管子组对时，应采用专用工装组对，避免强力组对焊口；③ 对焊接部位，应采用临时挡风措施，并注意将管子一头堵死，以防范文范例指导参考word版整理
