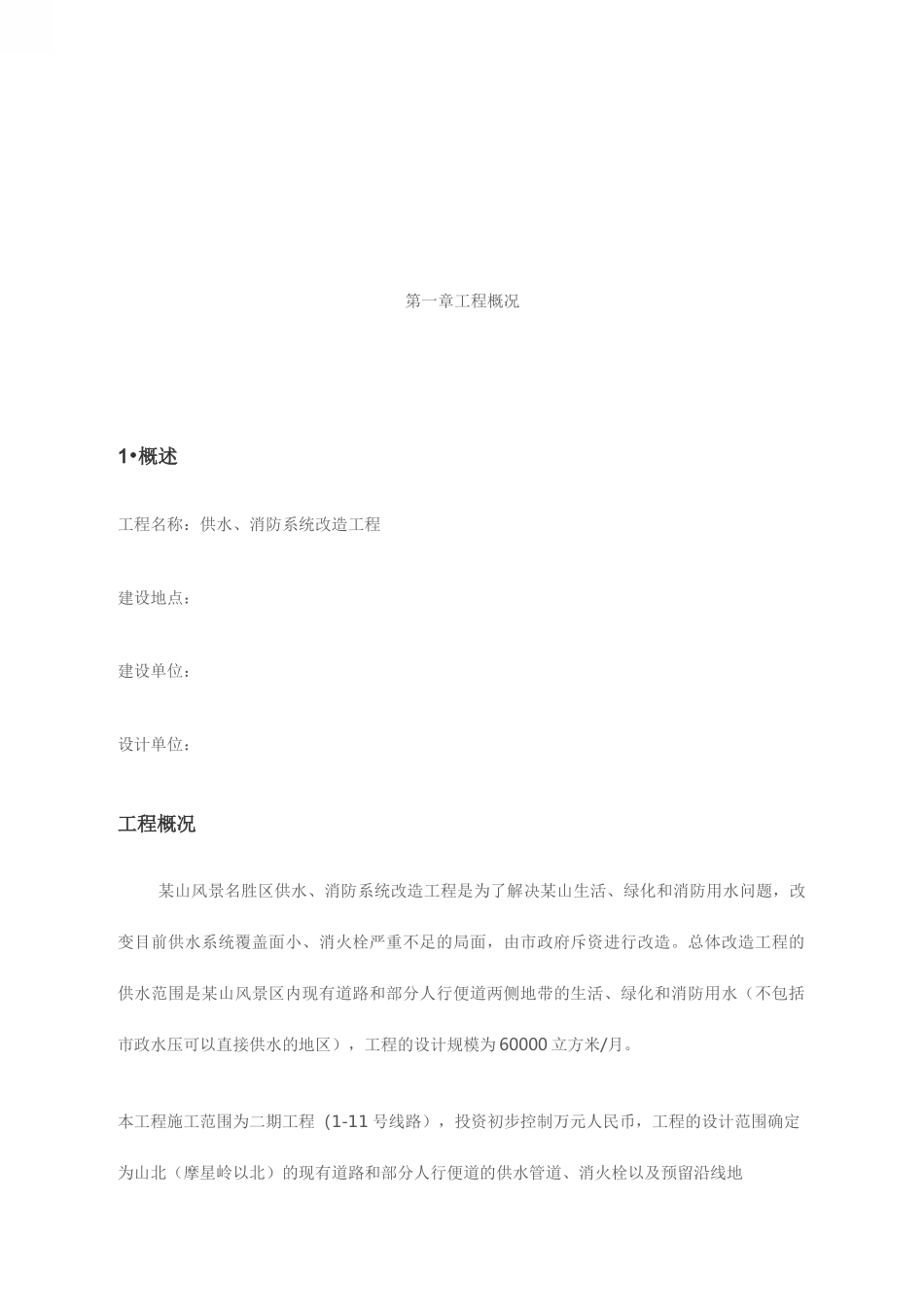

CNt—I(豐醫 Has)豐曙、H3SW旧探(DKYH罔増®m,®嫂长把-5§5Hss®寸(罔把叢屬量胃Has(二辜極ffl症Hssw口探<—ICN與盡Hw—探第一章工程概况1•概述工程名称：供水、消防系统改造工程建设地点：建设单位：设计单位：工程概况某山风景名胜区供水、消防系统改造工程是为了解决某山生活、绿化和消防用水问题，改变目前供水系统覆盖面小、消火栓严重不足的局面，由市政府斥资进行改造。总体改造工程的供水范围是某山风景区内现有道路和部分人行便道两侧地带的生活、绿化和消防用水（不包括市政水压可以直接供水的地区），工程的设计规模为 60000 立方米/月。本工程施工范围为二期工程（1-11 号线路），投资初步控制万元人民币，工程的设计范围确定为山北（摩星岭以北）的现有道路和部分人行便道的供水管道、消火栓以及预留沿线地带的生活、绿化供水管接驳口。二期工程设计为永久供水设施，供水管管径为 DN100-DN200,管线总长约 10 公里。施工说明3.1 以提高供水水质、提高供水安全可靠性为出发点,针对本工程的管线基本上沿不规则的道路边敷设，应用的弯头量大且多为非标准弯头，需要现场就位加工的特殊情况，本工程的供水管道全部采用内、外涂塑镀锌钢管（除顶管施工段的管件外）,管道设计压力 I.OMPa。管径DN100 以上（含 DN100）法兰连接（采用镀锌螺丝紧固）,管径 DN100 以下丝扣连接。3.2 所有三通、弯头等管件均要求内、夕卜涂塑；管道、管件上的法兰必须在涂塑前焊接，不能采取现场焊接后作简易防腐处理的方法施工；运输和施工过程中应注意对涂塑层的保护，破损严重的应重新涂塑，小的破损可用锌表面专用防腐漆修补（油漆一道，风干）3.3 管道连接后，应对外露的镀锌螺丝用锌表面专用防腐漆油漆一道，并风干后方可回填土。3.4 管道原则上采取埋地的方式敷设。施工现场发现埋设有困难的局部管段,经施工监理现场核准后可以调整为架空敷设，但不得影响景观，且架空管段的直线长度不能超过 30m（否则应采取伸缩补偿措施）横跨道路的管段的覆土深度不小于 0.7m,其它地方的覆土深度可以酌情减少,其中道路排水边沟底下埋设的管段的覆土深度可采用 0・2m。要求管道敷设在坚实的地基上，管道下铺填 20cm 的石粉。3.5 设计上在管道凸起段的拐点处设置了排气阀,以保障管道正常工作。因此管道敷设应避免波浪形起伏,遇到现场无法避免时，应通知设计人员研究处理。4•工程特点与难点4.1、本工程的管线全长超过 10 公里，施工范围大，甲方...
