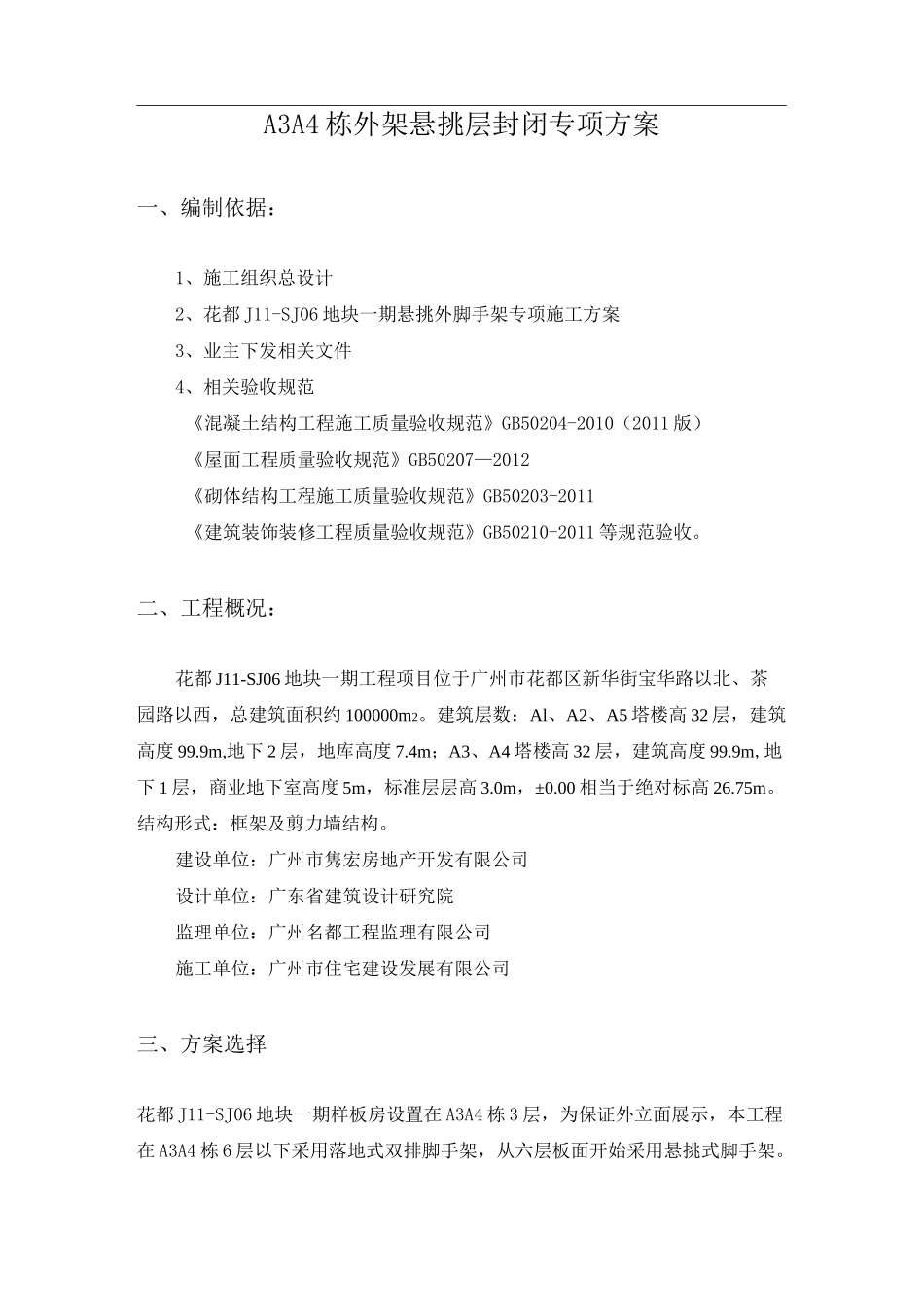

A3A4 栋外架悬挑层封闭专项方案一、编制依据:1、施工组织总设计2、花都 J11-SJ06 地块一期悬挑外脚手架专项施工方案3、业主下发相关文件4、相关验收规范《混凝土结构工程施工质量验收规范》GB50204-2010(2011 版)《屋面工程质量验收规范》GB50207—2012《砌体结构工程施工质量验收规范》GB50203-2011《建筑装饰装修工程质量验收规范》GB50210-2011 等规范验收。二、工程概况:花都 J11-SJ06 地块一期工程项目位于广州市花都区新华街宝华路以北、茶园路以西,总建筑面积约 100000m2。建筑层数:Al、A2、A5 塔楼高 32 层,建筑高度 99.9m,地下 2 层,地库高度 7.4m;A3、A4 塔楼高 32 层,建筑高度 99.9m,地下 1 层,商业地下室高度 5m,标准层层高 3.0m,±0.00 相当于绝对标高 26.75m。结构形式:框架及剪力墙结构。建设单位:广州市隽宏房地产开发有限公司设计单位:广东省建筑设计研究院监理单位:广州名都工程监理有限公司施工单位:广州市住宅建设发展有限公司三、方案选择花都 J11-SJ06 地块一期样板房设置在 A3A4 栋 3 层,为保证外立面展示,本工程在 A3A4 栋 6 层以下采用落地式双排脚手架,从六层板面开始采用悬挑式脚手架。考虑到施工工期、质量、安全和合同要求,在方案选择时,应充分考虑到以下几点:1、防止雨水及施工用水影响样板房。2、防止高空坠物砸伤施工作业人员。3、外架封闭设计时力求做到结构要安全可靠,造价经济合理。4、选用材料时,力求做到常见通用、可周转利用,便于保养维修。5、外架封闭处的美观符合相关文明标化工地的有关标准。结合以上悬挑外架封闭设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下方案。四、材料准备需准备的材料:50*100*1700 木方、1mm 厚彩钢板、50*50*2mm 规格角铁、40*60*2 方管、18mm 厚七夹板、外墙同色漆、200*100*53mm 规格水泥砖、1:2 砌筑砂浆、彩条布、1:2 水泥砂浆、① 2 钢筋网片、1:2 防水砂浆、JS-聚合物水泥基防水涂料工艺流程1.结构梁板面(无外墙部位):密封平桥内侧砌筑反坎,长宽尺寸为 200mm*450mm,砌筑完做防水砂浆找平。大样图见图一)防謎堆■>.r. 、、 O■1500-2000密封平桥面与吊顶构造大样图一2•外架工字钢底部:六层悬挑外架四周工字钢底部用 40*60*2mm 规格方管做主龙骨竖向连接悬挑架工字钢焊接固定,间距为 600mm。用 50*50*2mm 规格角铁做次龙骨,通长布置,间距为 ...
